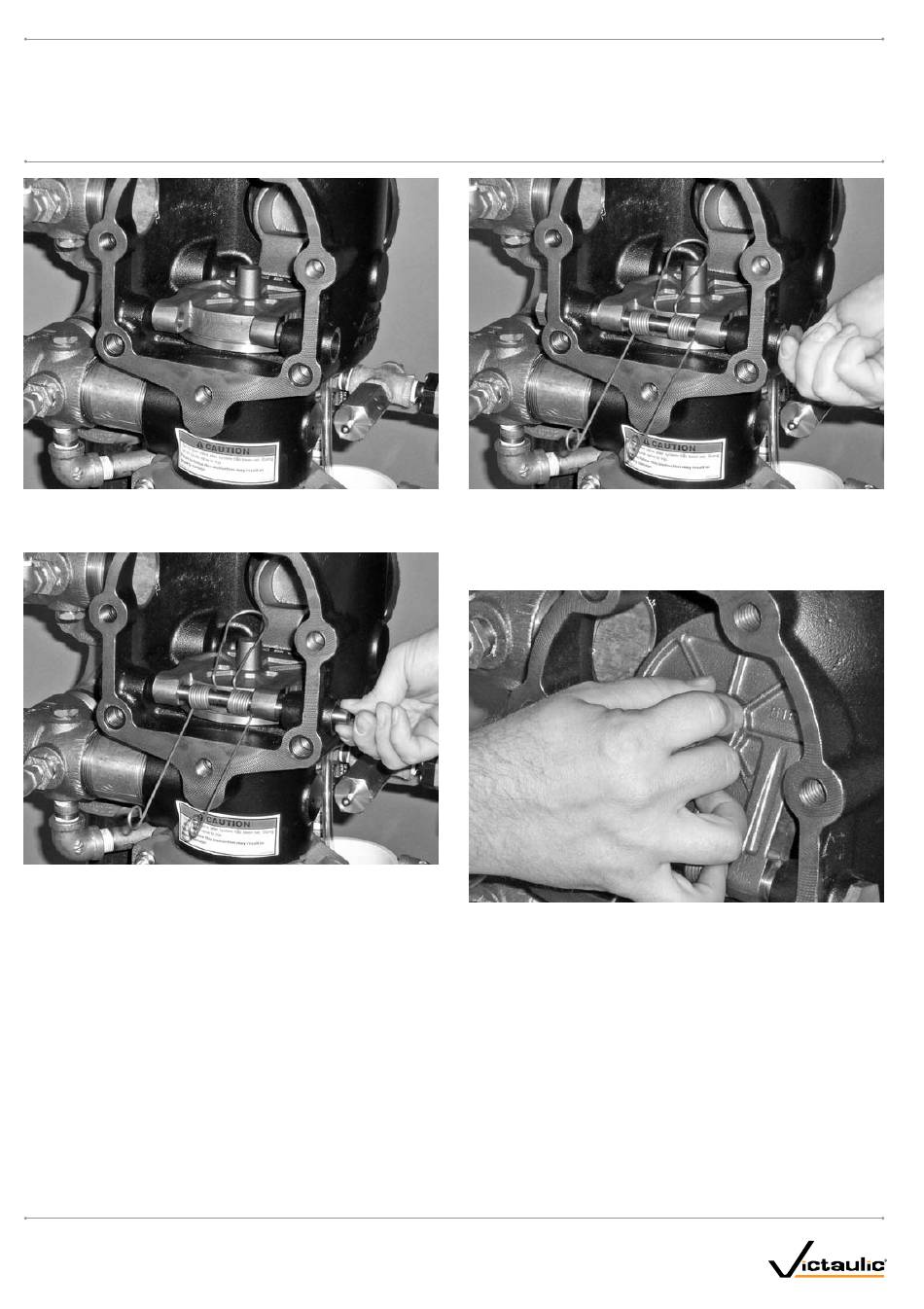

5. Placez le nouvel ensemble de clapet sur le siège du corps de vanne.
Assurez-vous que les trous des bras du clapet sont alignés avec les
trous correspondants du corps de vanne.
6. Insérez à moitié l'axe de clapet dans le corps de vanne.
7. Enfilez le ressort de clapet sur l'axe de clapet. Assurez-vous que
la boucle du ressort est face au clapet, comme illustré ci-dessus.
8. Finissez d'insérer l'axe de clapet dans le bras du clapet et le corps
de vanne.
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE LA SOCIÉTÉ VICTAULIC. © 2007 VICTAULIC COMPANY. TOUS DROITS RÉSERVÉS. IMPRIMÉ AUX ÉTATS-UNIS.
I-769P-DPA-FRE_40
9. Appliquez un produit d'étanchéité pour filetages sur les douilles d'axe
de clapet. Montez les douilles d'axe de clapet dans le corps de vanne
et vissez à fond à la main.
10. Vissez les douilles d'axe de clapet jusqu'au contact métal/métal avec
le corps de vanne.
11. Vérifiez que le clapet peut se mouvoir librement.
12. Remontez la plaque de dissimulation comme expliqué dans la section
« Montage de la plaque de dissimulation et de son joint ».
13. Remettez le système en service comme expliqué dans la section
« Mise en service du système ».
