MANUEL D'INSTALLATION, DE MAINTENANCE ET D'ESSAI
Vanne de préaction Firelock NXT™
avec Actionneur Pneumatique/Pneumatique Série 798
SÉRIE 769

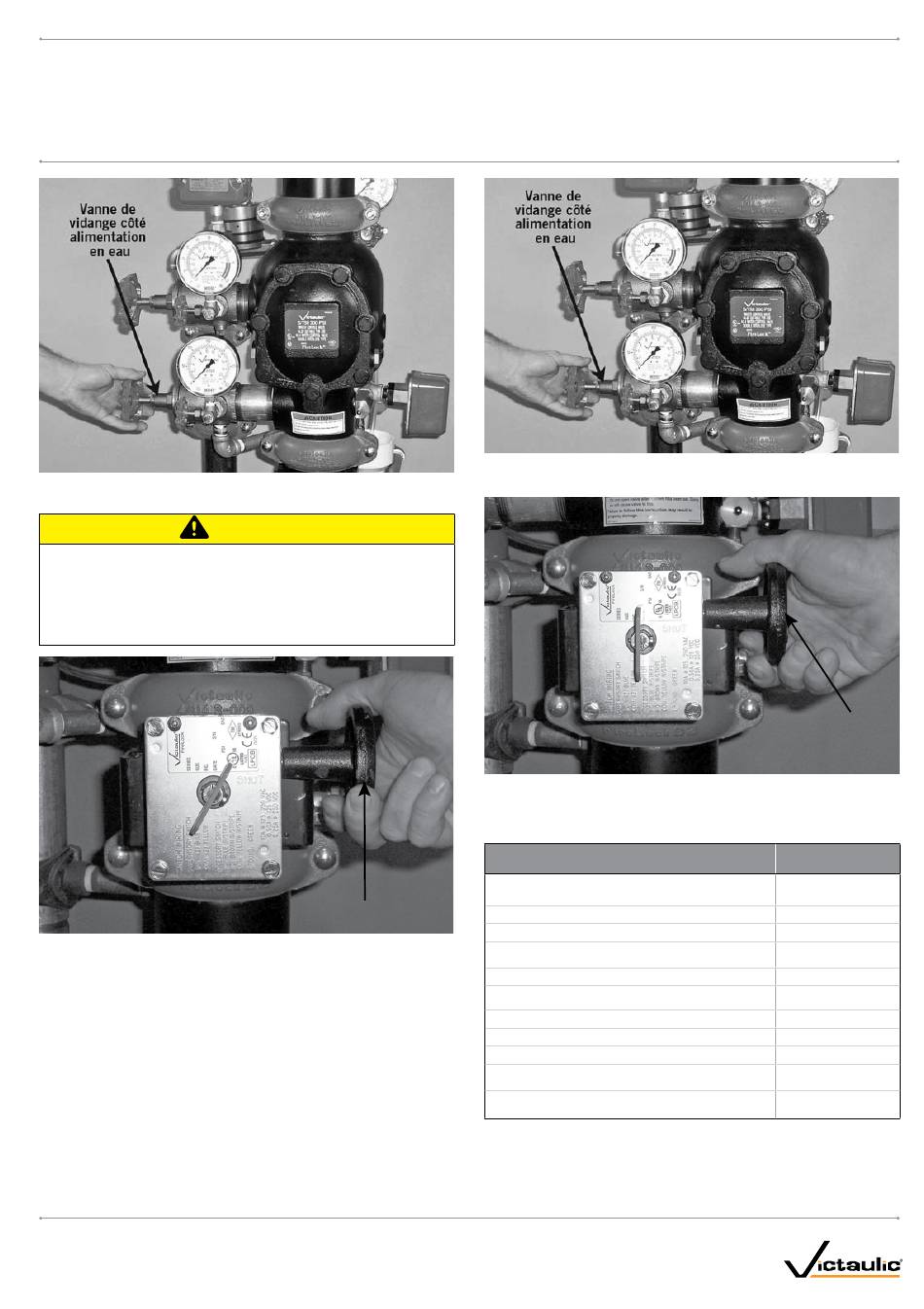

15. Ouvrez la vanne de vidange côté alimentation en eau.
• Prenez des précautions avant d'ouvrir la vanne de contrôle
principale d'alimentation en eau, car l'eau s'écoulera par toutes
les vannes ouvertes du système.
Le non-respect de cette instruction peut entraîner des dommages
matériels.
16. Ouvrez lentement la vanne de contrôle principale d'alimentation en eau
jusqu'à ce qu'un flux d'eau régulier s'écoule de la vanne ouverte de
vidange côté alimentation en eau.
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE LA SOCIÉTÉ VICTAULIC. © 2007 VICTAULIC COMPANY. TOUS DROITS RÉSERVÉS. IMPRIMÉ AUX ÉTATS-UNIS.
RÉV_D
ATTENTION
Vanne de contrôle principale
d'alimentation en eau
17. Fermez la vanne de vidange côté alimentation en eau dès que le débit
d'eau est stabilisé.
18. Ouvrez à fond la vanne de contrôle principale d'alimentation en eau.
19. Vérifiez que toutes les vannes sont dans leur position normale de
marche (voir le tableau ci-dessous).
Vanne
Vanne à boisseau sphérique sur la conduite de pressurisation
du diaphragme
Vanne d'essai d'alarme
Vanne d'isolement de conduite pilote
Vanne de remplissage de conduite pilote
Vanne d'isolement de conduite système
Vanne de remplissage de conduite système
Vanne de contrôle principale d'alimentation en eau
Vanne de vidange côté alimentation en eau
Vanne de vidange côté système
Vanne d'isolement de l'accélérateur sous air Série 746-LPA
(éventuellement)
Vanne 1/4 tour d'évacuation d'air pour l'accélérateur sous air
Série 746-LPA (si applicable)
20. Avertissez les autorités compétentes, les postes de surveillance et
les personnes de la zone concernée que la vanne est de nouveau
en service.
21. Fournissez les résultats d'essais aux autorités locales compétentes,
si nécessaire.
I-769P-DPA-FRE
Vanne de contrôle
principale
d'alimentation en eau
Position normale
en fonctionnement
Ouvert
Fermée
Ouvert
Fermée/Remplissage
restreint
Ouvert
Fermée/Remplissage
restreint
Ouvert
Fermée
Fermée
Ouvert
Fermée
I-769P-DPA-FRE_29
