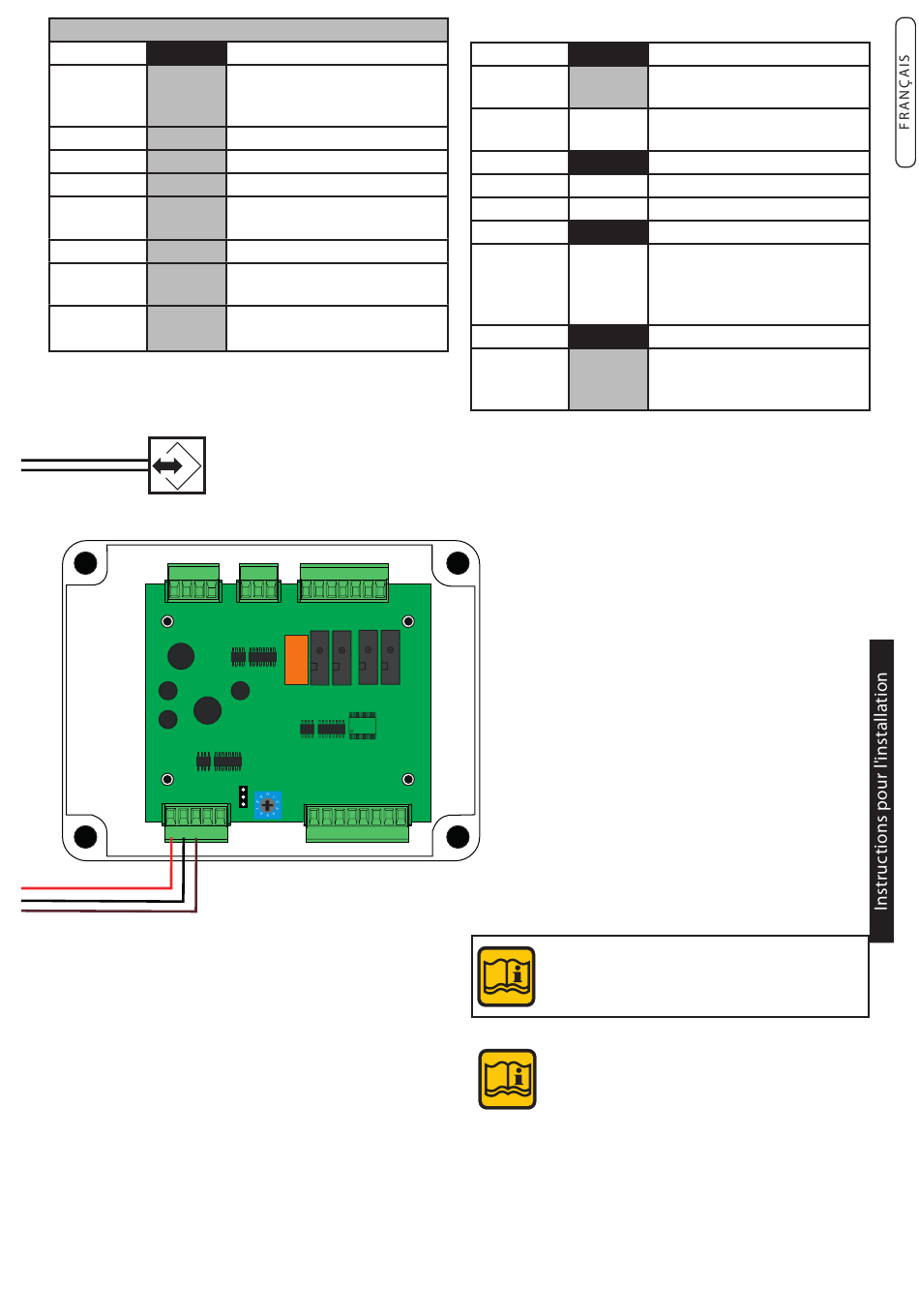

Connexions pour :
Y2 BCM
Modbus BCM
A 1
B 2
P. mod 4 - 5
6 - 7
SE
- / + 6 - 7
Stemp ACC 6 - 8
( * )
FL - 10
FL
11-12
INAIL
TA - 9
TA
Modbus
Ufly
4
3 2 1
Y3
Y1
1 2 3 4 5
( * )
Si la sonde de température du ballon de production d'ECS à
accumulation est raccordée, le service sanitaire est activé au-
tomatiquement dès la mise sous tension de la chaudière.
Paramètre (803) Srv (il est automatiquement mis à jour).
( ** )
Contact d'un relais qui se ferme en cas de défaut interne.
( *** )
SHC (en option).
Le système ne peut alimenter de base qu'un seul module SHC.
Dans le cas de présence de plusieurs SHC, ces modules doivent
être positionnés à l'extérieur de la chaudière, dans un
tableau électrique dédié et seront dans ce cas alimentés avec
leur propre transformateur en 24 V.
Gestion à distance chaudière
A (1) Data connection
B (2) Data connection
Pompe modulante chauffage
Sonde extérieure
Signal d'entrée en 0-10 V
Sonde température ballon d'ECS
à accumulation
Fluxostat (retirer le pont d'origine)
Organes de sécurité
(retirer le pont d'origine)
Thermostat d'ambiance / horloge
(retirer le pont d'origine)
3 7 4
2 1 6 5 3 2 1
Y5 Y4
SHC
J 1 P
1 2 3 4 5 6 7 8
Y4 - BCM
Alarm signal
( ** )
P. Coll.
Y3 - BCM
P. CH
P. Car DHW
Y2 - UFLY
Modbus Ufly
A
B
Y1 BMM1
SHC 8 - 4 - 3
(***)
Y2
Les contacts des relais de la BCM 2.0 et des
modules multifonction SHC supportent des
pompes ayant une absorption maxi. de 4 A.
Modbus BCM :
utilisable pour une gestion d'automatisation de
bâtiment (building automation), avec la possibilité de
raccorder aussi le Modbus de l'Ufly P pour avoir une
unique liaison "BUS".
3 - 4 Contact d'alarme / signalisation
(contact sec non alimenté)
1 - 2 Pompe collecteur (boucle primai-
re chaudière)
1 - 3 Pompe du circuit chauffage
1 - 2 Pompe de charge ballon d'ECS
Gestion à distance de la régulation
climatique
5
A (5) Data connection
6
B (6) Data connection
Module multifonction (en option)
à insérer dans le boîtier en plasti-
que prévu à cet effet
