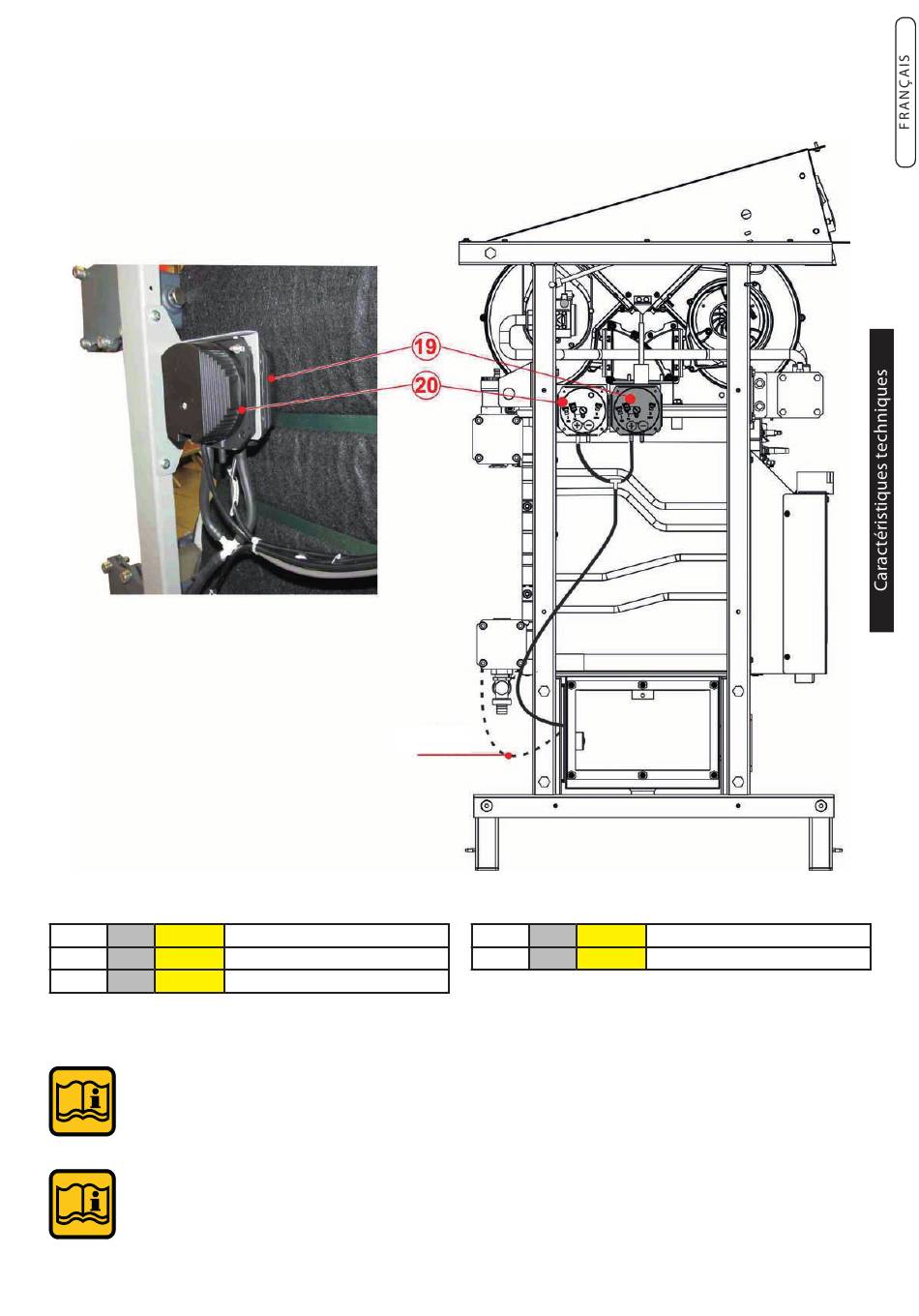

Remarque :
PF (20) et PF min (19) sont situés
à l'opposé, comme indiqué sur la
photo ci-dessus, alors que sur le
dessin ci-contre, ils sont indiqués
côte-à-côte pour plus de clarté.
16 SMG
17
18
Sortie des fumées côté DROIT (condition de fourniture) ou côté GAUCHE ou face ARRIERE (commander le kit de
sortie des fumées sur l'arrière : MODULEX EXT 100 - 116 - 150 - 200 - 250 - 300 - 350).
Départ : côté DROIT (condition de fourniture) ou côté GAUCHE.
Retour : côté DROIT (condition de fourniture) ou côté GAUCHE.
Alimentation en gaz : côté DROIT (condition de fourniture) ou côté GAUCHE.
S'il s'avère nécessaire de positionner l'évacuation des fumées sur le côté gauche de la chaudière, il faut déplacer le
couvercle arrière « A » avec le câblage correspondant, la sonde de niveau des condensats et le tube de mesure des
pressostat de pression des fumées sur la face arrière de la chaudière.
Le couvercle arrière (précédemment enlevé) doit être repositionné sur le côté droit de la chaudière.
Sonde NTC globale de départ
Purgeur d'air automatique
Ventilateur modulant
NON !
19
20
PF min Pressostat de pression minimum des fumées
Pressostat de pression des fumées
PF
