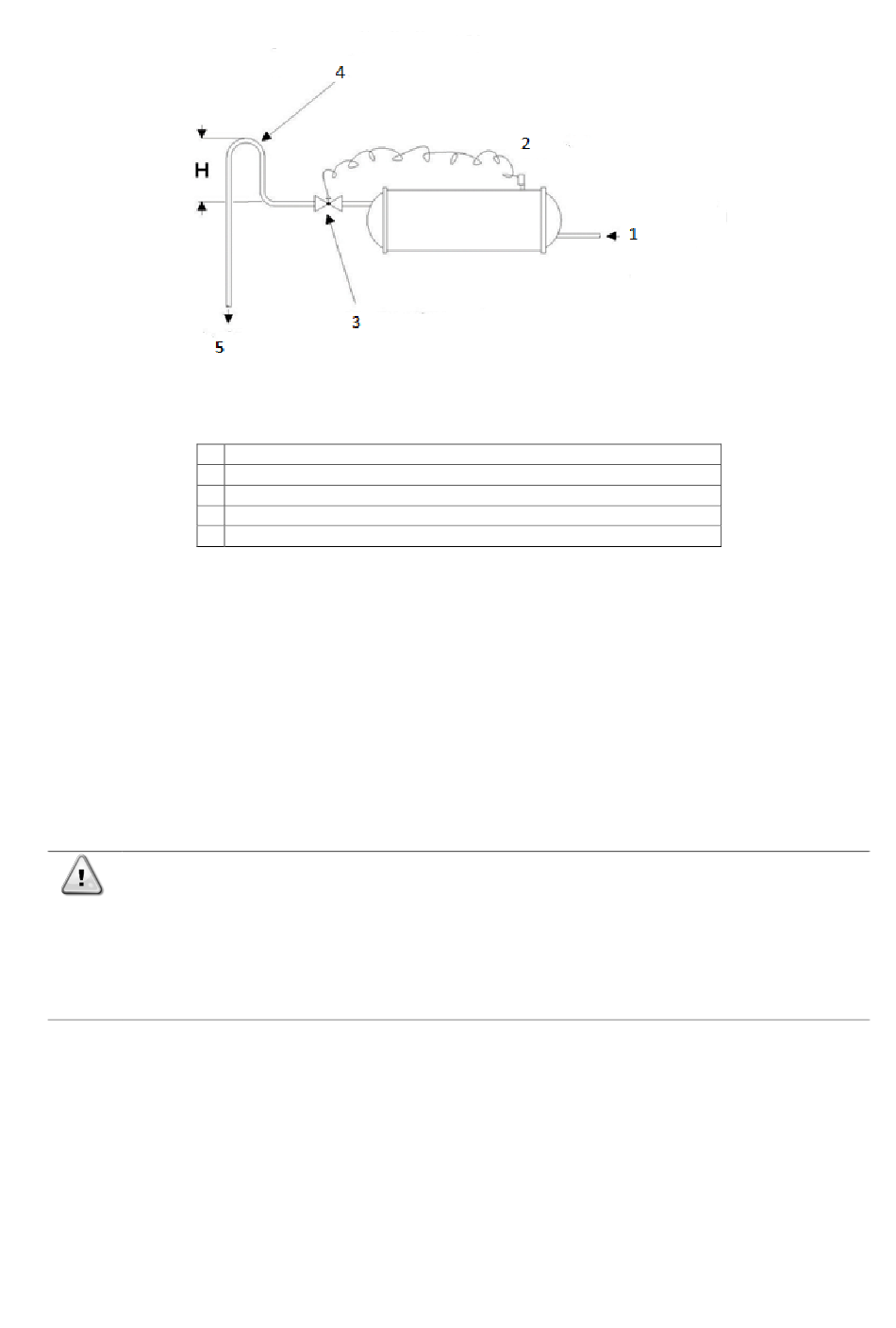

Figure 12 - Schéma de contrôle du condensateur avec eau de puits
1
2
3
4
5
2.12 Sonde de contrôle de l'eau refroidie
L'unité EWWD/EWWH/EWWS VZ refroidie par eau est équipée d'un microprocesseur. Soyez précautionneux quand
vous travaillez sur l'unité, afin d'éviter d'endommager les câbles et capteurs. Vérifiez les câbles avant de démarrer
l'unité. Prévenez le frottement des câbles contre la structure ou d'autres composants. Assurez -vous que les câbles
soient fixés de façon sécurisée. Si la sonde de températu re est déposée pour maintenance, ne retirez pas la pâte
conductrice dans le puits et replacez la sonde correctement. Après un remplacement de la sonde, serrez l'écrou de
verrouillage afin de prévenir les glissements accidentels.
2.13 Vanne de sécurité
Chaque échangeur (évaporateur ou condensateur) est équipé d'une vanne de sécurité installée sur une vanne
d'échange qui permet de procéder à la maintenance et aux contrôles périodiques, sans perdre de quantité
significative de réfrigérant. Ne laissez pas la vanne de sécurité en position intermédiaire.
Pour éviter des dommages qui seraient dus à l'inhalation et au contact direct avec le gaz
réfrigérant, les sorties de la soupape de sécurité doivent être raccordées à un tuyau de transport
avant toute utilisation. Ces tuyaux doivent être installés de façon à ce que, si la vanne s'ouvre, le
flux de réfrigérant déchargé n'atteigne pas les personnes et/ou les biens, ou ne pénètre dans le
bâtiment par des fenêtres et/ou ouvertures. L'installateur est responsable du raccordement de la
vanne de sécurité au tuyau de purge et du dimensionnement du tuyau. Pour cela, référez-vous
au standard harmonisé EN13136 afin de dimensionner les tuyaux de drainage à raccorder aux
tuyaux de sécurité

2.14 Ouvrir l'isolation et/ou les vannes de fermeture

Avant de mettre la machine en marche et donc de démarrer les compresseurs, ouvrez toutes les vannes qui ont été
fermées en usine pour le transport.
Les vannes à ouvrir sont :
1. La vanne (en option) installée sur la ligne du compresseur.
2. Les vannes de fermeture du tuyau de retour (pompe à jet). Ces vannes sont situées sous le manchon de
l'évaporateur, près de la pompe à jet.
3. La vanne de la conduite de liquide installée sous le condenseur.
4. Les vannes d'huile installées sur la ligne qui alimente le système de lubrification du compresseur. Cette ligne
vient du bas du séparateur d'huile situé à l'intérieur du compresseur.
5. La vanne (en option) installée sur la ligne de la pompe du compresseur.
Depuis la pompe de condensateur principale
Vanne de service
Vanne de régulation de l'eau à actionnement direct
Configuration requise si la vanne de régulation n'est pas utilisée
Au drain
D-EIMWC003H02-18_03FR - 25/48
