Modèles de ventilation extérieure - Connexion du tuyau
de ventilation
REMARQUE : LA VENTILATION QUI S'OUVRE SOUS LA BUSE DOIT RESTER OUVERTE
SANS CAPUCHON.
LE MODÈLE EXTÉRIEUR PEUT ÊTRE VENTILÉ PAR LA
GAUCHE, LA DROITE OU L'ARRIÈRE DE L'APPAREIL.

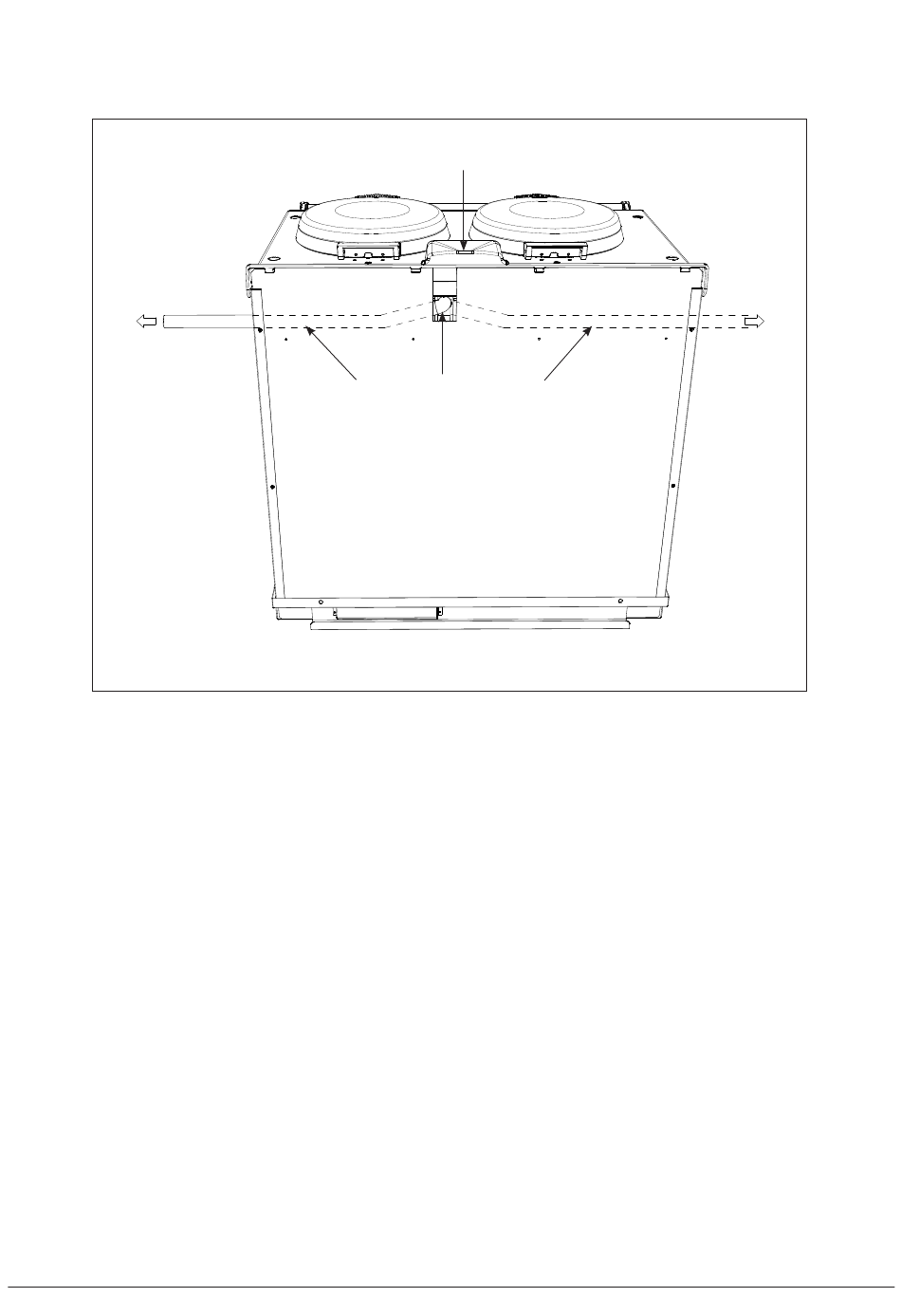

Schéma 9.8
DESN 516653
L'appareil est montré avec la ventilation du four du côté droit.
L'accès au tuyau de ventilation se fait par un espace rectangulaire
Il peut également être ventilé par l'arrière et par le trou de panneau arrière.
Assurer l'étanchéité du tuyau au niveau de la connexion à l'aide d'un ruban adhésif en aluminium.
Lors de l'installation de l'AGA DC5 qui est ventilé sur le côté gauche, il faut toujours faire attention de
s'assurer que le tuyau de ventilation est entièrement recouvert (à l'aide de l'isolant fourni). Lorsque le
tuyau de ventilation passe derrière l'armoire chauffante, assurez-vous que le câble reste à distance de
la surface chaude du tuyau de ventilation.
La ventilation arrière ou à droite est préférable sur les installations AGA DC5.
REMARQUE : Sortie du tuyau de ventilation sous la buse à laisser ouvert. PAS DE CAPUCHON.
