Manual de instalación de
CU1526, CU2026 y CU3030
Requisitos de fontanería
Todos los modelos necesitan ser conectados
a agua potable fría. Para ello, se necesita una válvula
manual en el lugar donde esté situada la máquina.
Con el recipiente se incluye un adaptador para el
agua de entrada BSPP de ¾" (19 mm) y una arandela
de cobre. Use estos componentes para realizar la
conexión ancha macho de 3/8" por la parte posterior
del gabinete.
Los modelos refrigerados por agua disponen
del accesorio de entrada FPT DE ¾" (19 mm)
además de una conexión de agua de entrada
al condensador FPT de 3/8" (9,5 mm).
Filtros de agua
Si se conecta al sistema de filtración del agua, se
filtra únicamente el agua que se dirige al depósito,
no la que va al condensador. Instale un nuevo
cartucho de filtro.
En todos los modelos es necesario conectar tubos
de desagüe. Los modelos con refrigeración por aire
disponen de un accesorio de desagüe FPT de ¾"
(19 mm) en la parte posterior del gabinete. Los
modelos con refrigeración por agua disponen del
mismo accesorio además de un accesorio de desagüe
FPT de ½" (12,7 mm) en la parte posterior del
gabinete.
Instale los nuevos tubos cuando reemplace una
máquina de fabricación de hielo anterior ya que los
tubos tendrán el tamaño adecuado para el modelo
anterior, pero puede que dicho tamaño no sea el
adecuado para el nuevo modelo.
1. Conecte el suministro de agua a los accesorios
de toma de agua. Instale los nuevos tubos
cuando reemplace una máquina de fabricación
de hielo anterior.
Filtro de agua
(si se usa)
Válvula de
interrupción
Tubos de
desagüe
Desagüe a
nivel del suelo

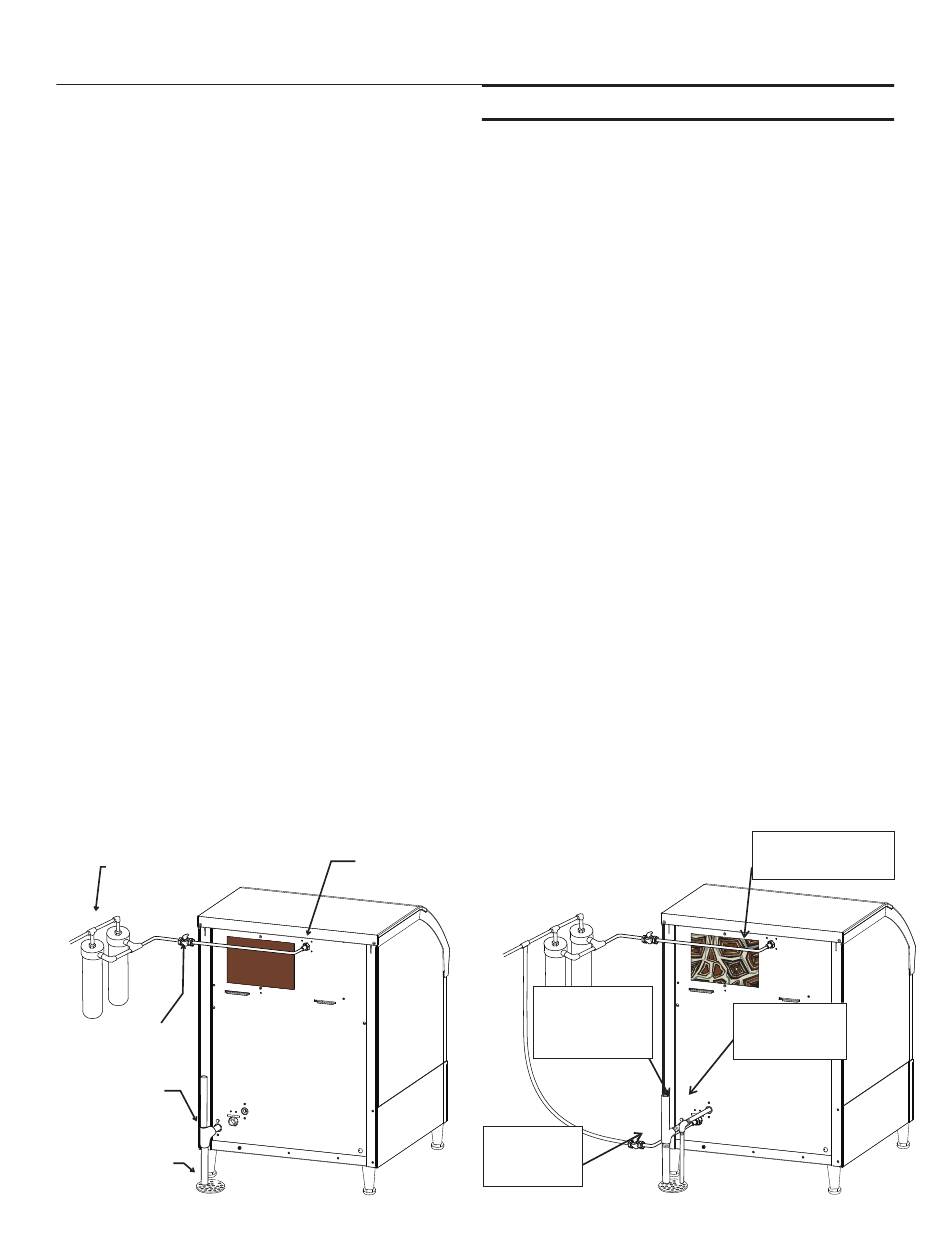

Conexiones de fontanería del
modelo refrigerado por aire
Advertencia: Sólo se debe conectar a agua potable.
2. Conecte los tubos de desagüe a los accesorios
correspondientes.
3. Conduzca los tubos de desagüe hasta el desagüe
del edificio. Respete la regulación local en cuanto
a los espacios de aire.
Tubos de desagüe:
Utilice tubos de desagüe rígidos e instálelos por
separado; no permita que se forme una T en el
desagüe del recipiente y, si el sistema es refrigerado
por agua, no permita que se forme una T con el
desagüe del condensador en el depósito o en el
desagüe del recipiente.
Ventile el desagüe del depósito. Un tubo de ventilación
vertical situado en la parte posterior del desagüe,
extendido unos 200 mm permitirá al desagüe por
gravedad realizar el vaciado e impedir que cualquier
descarga que se produzca durante el desagüe
descargue agua al tubo de ventilación.
Los trayectos horizontales de los tubos de desagüe
necesitan una caída de 6 mm por cada metro de
trayecto para que el desagüe sea adecuado.
Respete la reglamentación correspondiente.
Entrada
de agua
Conexión de
desagüe del
recipiente
2007
Página 6
Ubicación del
suministro
de agua
refrigerada
Conexiones de fontanería del
modelo refrigerado por agua
Conexión de
agua portátil
Ubicación
del desagüe
de agua
