NUR EINEN DER 2 VERFÜGBAREN PORTS VERWENDEN

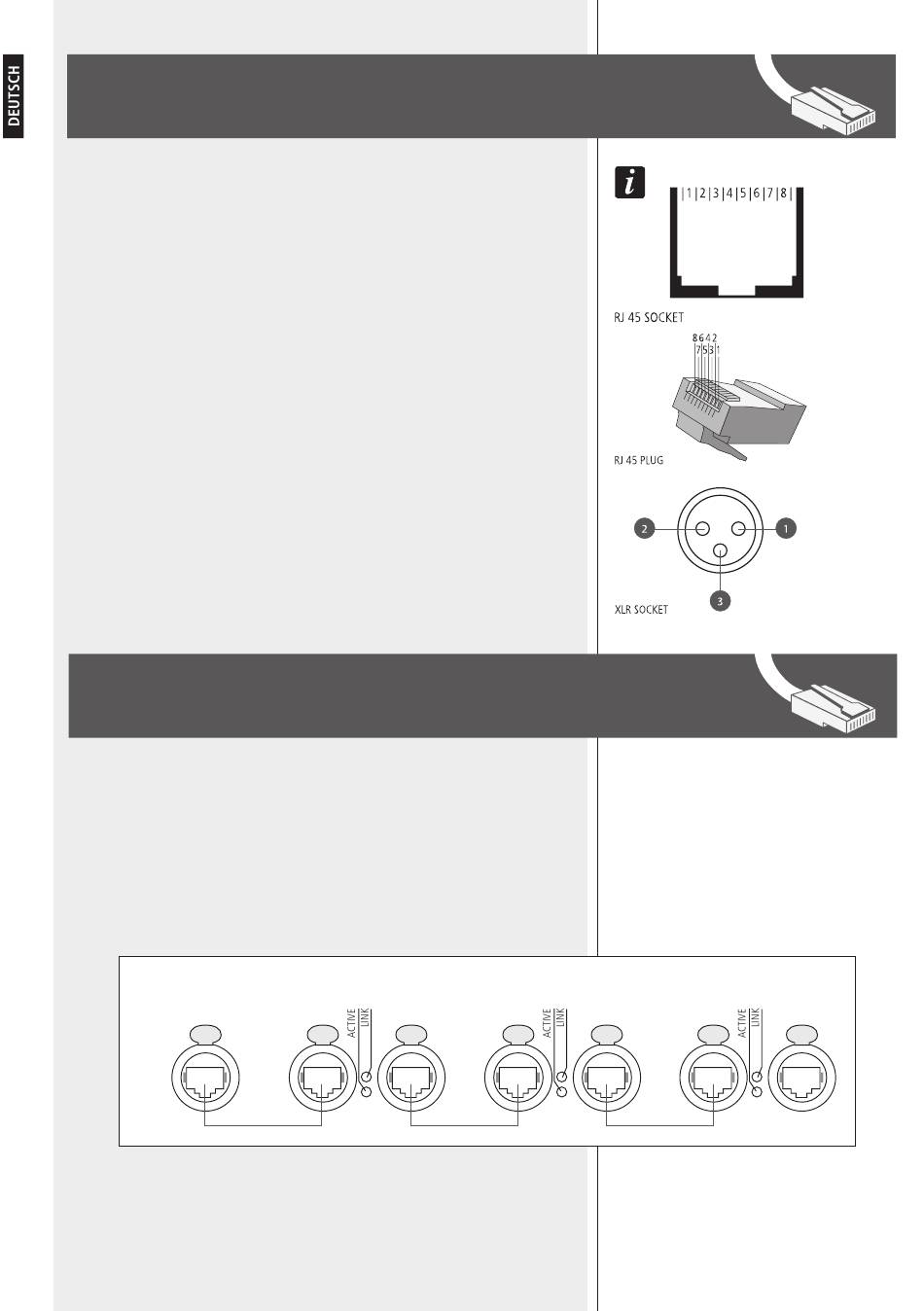

STECKER RJ 45
Pin
1. Frei für weitere Funktionen (z.B. Audio+)
2. Frei für weitere Funktionen (z.B. Audio-)
3. Frei für weitere Funktionen (z.B. Analog-Masse)
4. Digital- Masse
5. Digital- Masse
6. Frei für weitere Funktionen (z.B. Versorgung)
7. RS 485 A
8. RS 485 B
STECKER
Pin
1. Digital- Masse
2. RS 485 A
3. RS 485 B
Jeder der beiden an der Stellereinheit RDNET CONTROI 2 vor-
handenen RDNET-Ports kann an maximal 32 in Kaskadenschal-
tung verbundene kompatible Geräte angeschlossen werden.
Beispiel: der Port Nr. 1 der Steuereinheit RDNET CONTROL 2 wird an den
Eingang DATA IN eines Lautsprechers TTL55-A angeschlossen, dessen Pa-
rallelausgang DATA LINK mit dem Eingang des nächsten Lautsprechers
TTL55-A verbunden ist.
RDNET
CONTROL 2
CH 1
ln unserem Beispiel steht [n] für eine Zahl zwischen 3 und 32 (Höchst-
zahl der an ein Subnetz anschließbaren Geräte). Die Gesamtlänge des
Kabels CAT5 eines Subnetzes darf 900 Meter NICHT überschreiten.
60
TTL55-A [1]
DATA IN DATA LINK
ANSCHLUSS
KANÄLE
ANSCHLUSS
DER SUBNETZE
TTL55-A [2]
DATA IN DATA LINK
TTL55-A [n]
DATA IN DATA LINK
