UTILIZZARE SOLO UNA DELLE 2 PORTE DISPONIBILI

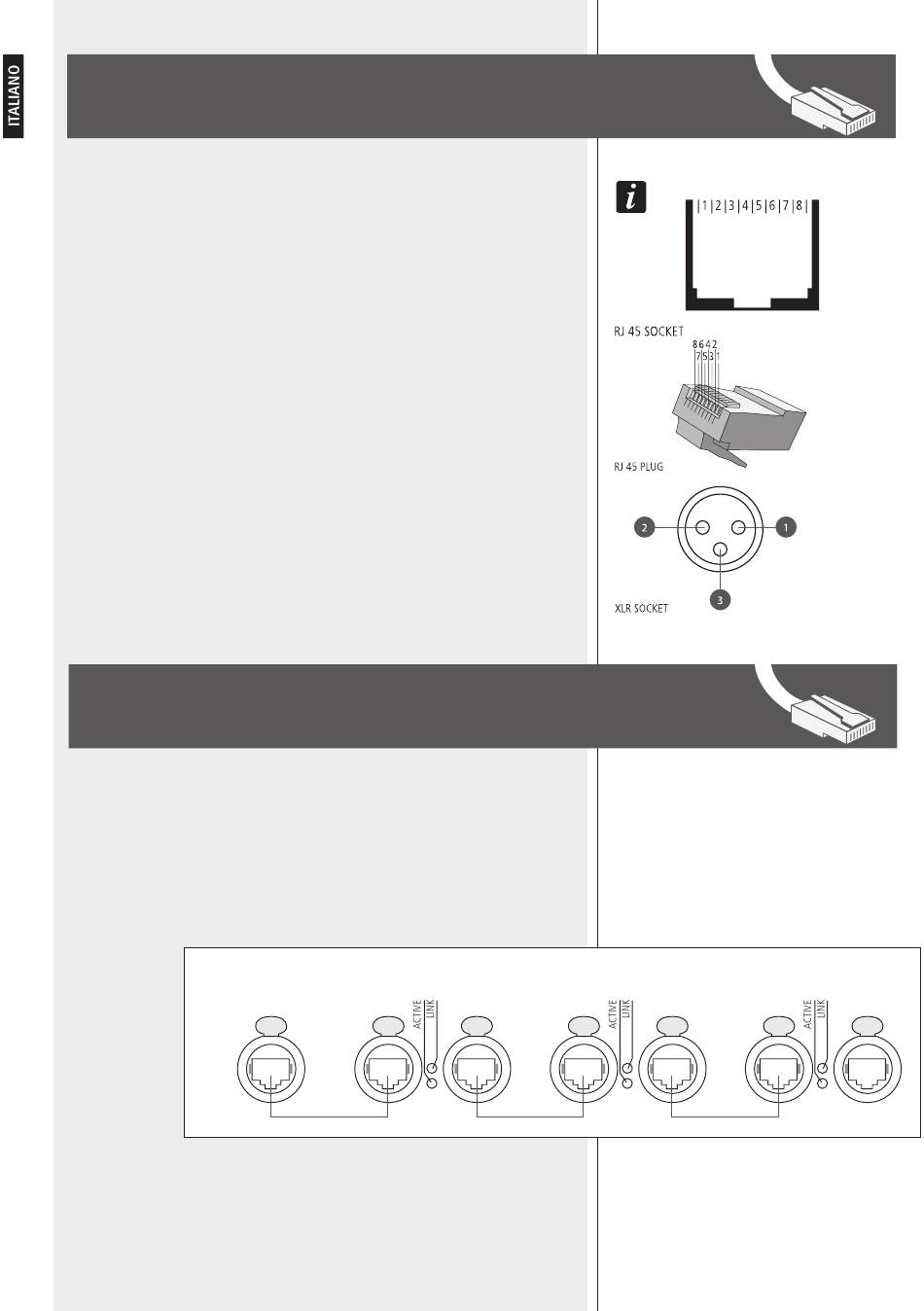

CONNETTORE RJ 45
Pin
1. Disponibile per altre funzioni (ad esempio: audio+)
2. Disponibile per altre funzioni (ad esempio: audio-)
3. Disponibile per altre funzioni (ad esempio: massa analogica)
4. Massa digitale
5. Massa digitale
6. Disponibile per altre funzioni (ad esempio: alimentazione)
7. RS 485 A
8. RS 485 B
PRESA XLR
Pin
1. Massa digitale
2. RS 485 A
3. RS 485 B
Ciascuna delle 2 porte RDNET disponibili nell'unità di controllo
RDNET CONTROL 2 può essere collegata a max 32 dispositivi
compatibili posti in cascata.
Ad esempio: la porta nr.1 dell'unità di controllo RDNET CONTROL 2 è
collegata all'ingresso DATA IN di un diffusore TTL55-A, la cui uscita parallela
DATA LINK è inviata all'ingresso del successivo diffusore TTL55-A.
RDNET
CONTROL 2
Nell'esempio, [n] è un Numero compreso tra 3 e 32 (limite massimo dei
dispositivi collegabili ad una sotto rete). La lunghezza complessiva del
cavo CAT5 di una sotto rete NON può eccedere i 900 metri
26
DATA IN
CH 1
TTL55-A [1]
DATA LINK
CONNESSIONI
CANALI
COLLEGAMENTO
DELLE SOTTO RETI
TTL55-A [2]
DATA IN DATA LINK
TTL55-A [n]
DATA IN DATA LINK
