13 Mise en service

13 Mise en service

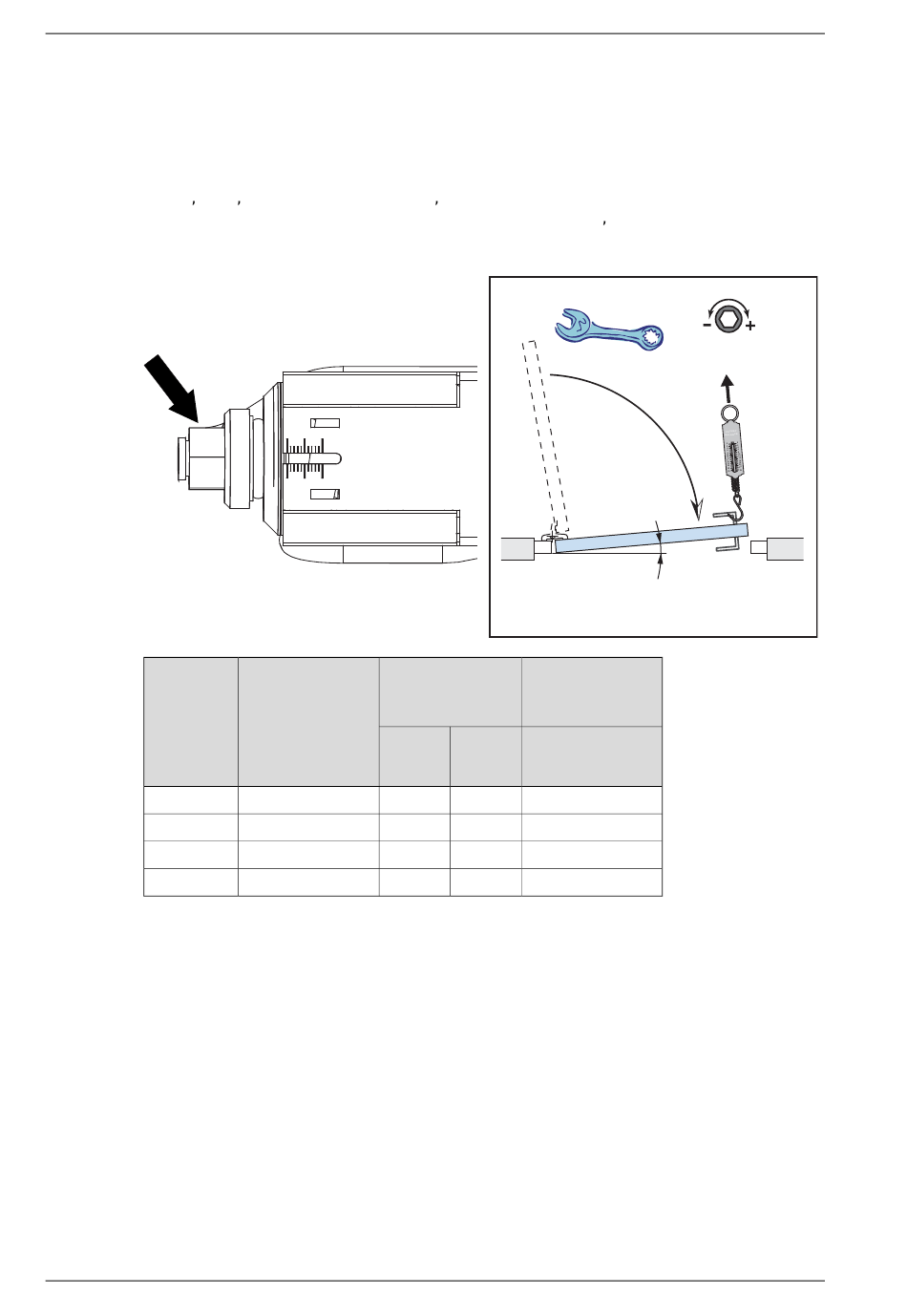

13.1 Pré-tension du ressort
La pré-tension du ressort est réglé en usine sur EN4. Le couple de fermeture (force du ressort) se
règle à l aide d un écrou hexagonal placé à l extrémité du ressort. Pour augmenter le couple, tourner
l'écrou vers la droite. Un tour équivaut à une variation de couple d environ 7 à 9 Nm pour PUSH et
4 à 6 Nm pour PULL (env. 7 tours de la valeur mini à la valeur maxi).
Taille d'ali-
mentation
du ferme-
porte co-
nforméme-
nt à EN1154
4
5
6
7
* Remarque: La force d'ouverture maximale dans l'issue de secours est de 150 N.
Remarque: Le tableau ci-dessus ne concerne qu'un opérateur normal (installations de porte
coupe-feu). Pour les portes inversées (fonction d'ouverture d'urgence), la pré-tension du ressort
max. est de 7 mm, et elle doit être réglée au moment de l'installation de sorte que la porte s'ouvre
et se ferme facilement.
72
Largeur de vantail Couple de ferme-
recommandée ture entre 0º et 4º
mm max.
Nm min.
1100 26
1250 37
1400 54
1600 87
Edition 2020-04-10
17 mm
Couple d'ouver-
ture entre 0º et
60º
Nm Nm maxi.*
maxi.
<37 62
<54 83
<87 134
<140 215
F
5°
1020527-DIfr-FR-1.0
