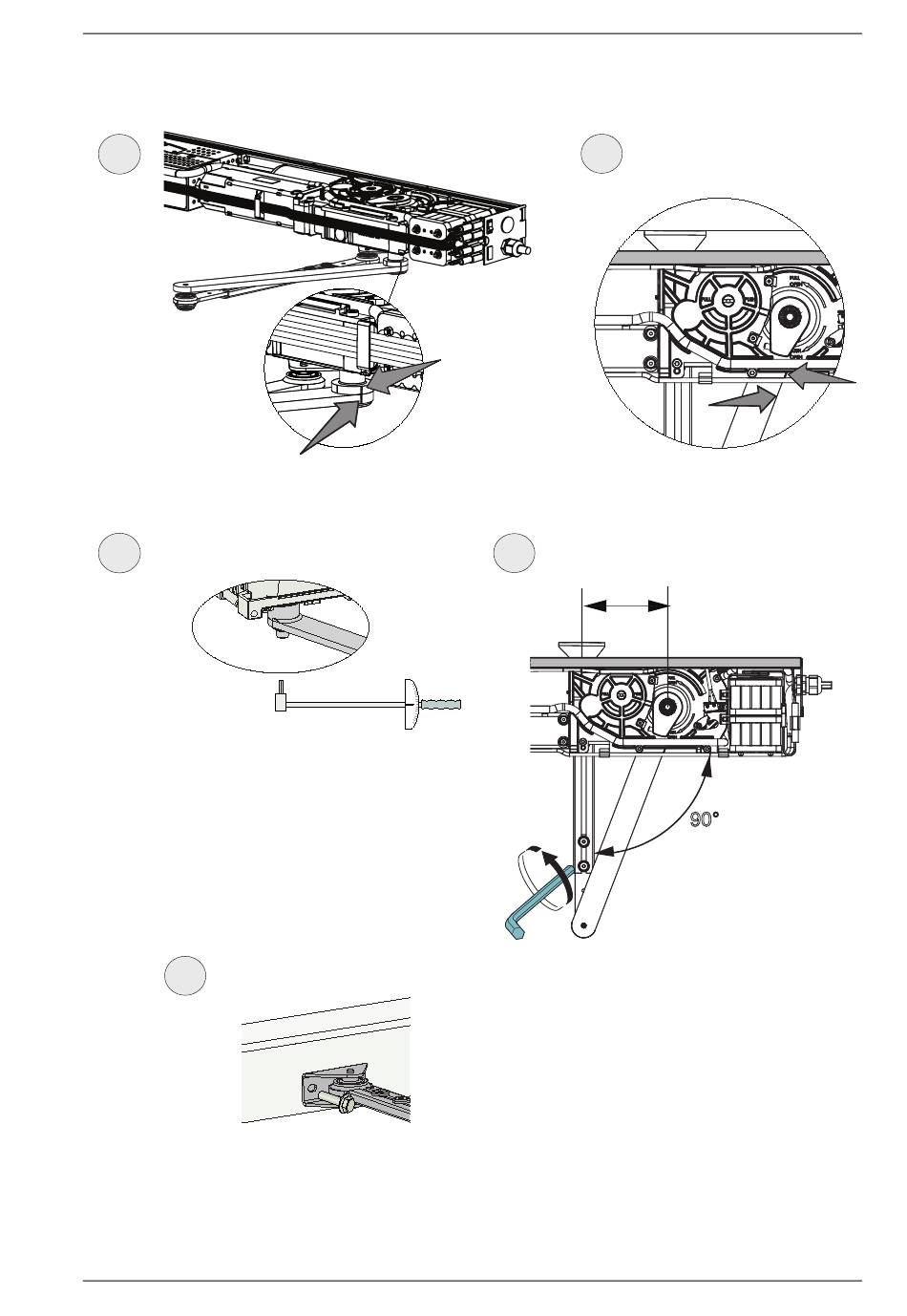

11 Installation mécanique
"Opérateur avec PUSH système de bras" continu
F
G
MARQUE
Alignez les marques entre le bras et l'adaptateur.
Alignez le bras avec la marque de l'opérat-
eur.
H
I
120
15 Nm
15 Nm
90°
Désserrer les quatre vis.
J
(2x)
Fixez le système de bras à la porte.
1020527-DIfr-FR-1.0
Edition 2020-04-10
43
