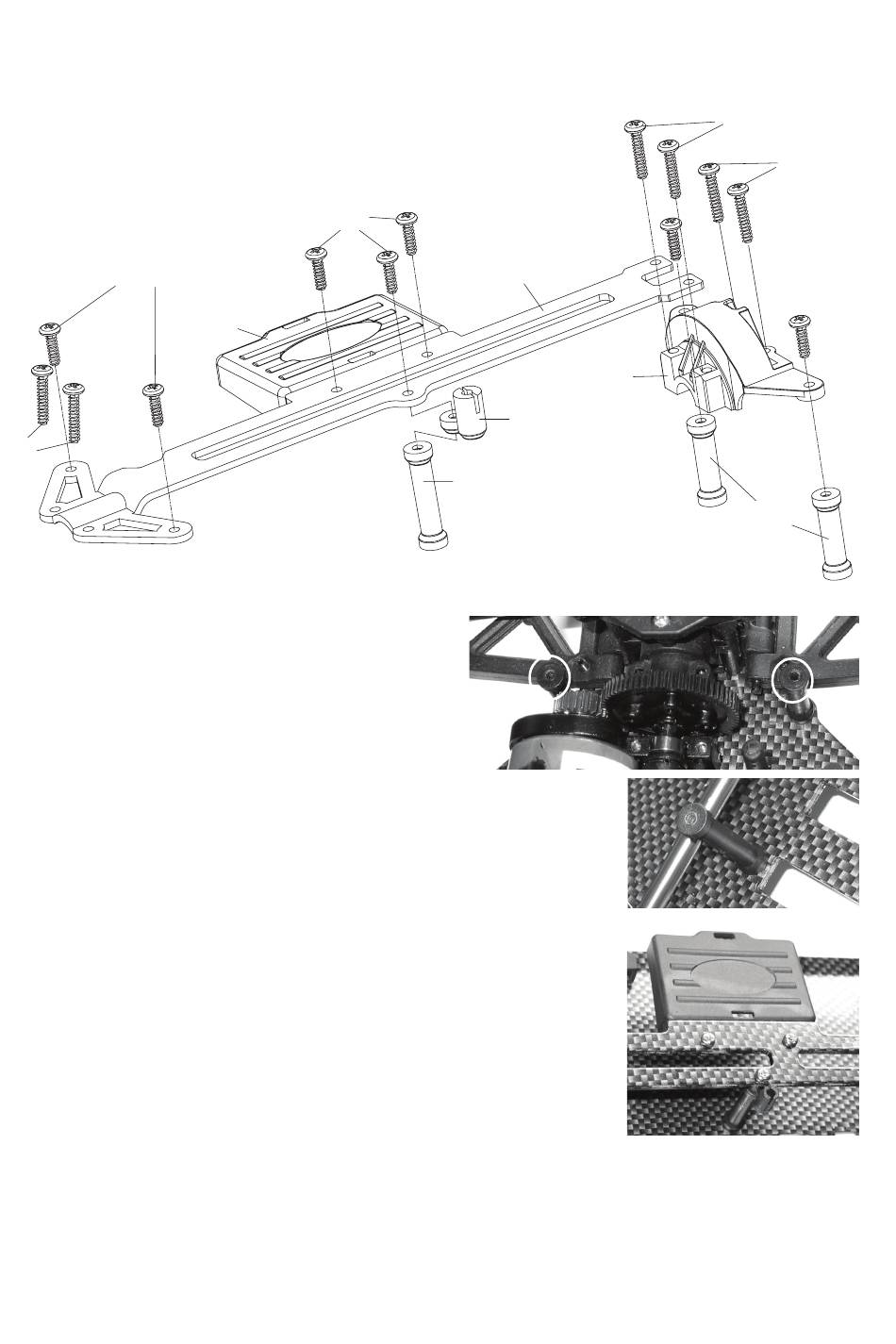

k) Getriebeabdeckung, Chassisbrücke
S7
M3 x 15mm
S2
S1
S4
S1
M3 x 10mm
CB1
S1
EH1
GA1
AN1
S2
HA2
HA1
Zuerst werden die beiden kurzen Haltebolzen „HA1" und der
lange Haltebolzen „HA2" auf dem Chassis montiert; verwen-
den Sie dazu Senkkopf-Schneidschrauben, Gewindelänge
8mm.
HA1
HA1
Danach kann die Chassisbrücke „CB1" montiert werden.
Die beiden Schrauben „S4" (M3x10) werden mit den Halte-
rungen der Lenkhebel verschraubt.
Die beiden Schrauben „S7" (M3x15) werden durch die
Chassisbrücke und die Getriebeabdeckung hindurch mit der
Motorhalterung verschraubt. HA2
Je 2 lange Schneidschrauben „S2" (Gewindelänge 15mm) sind
EH1
vorn und hinten mit dem Differenzialgehäuse zu verschrau-
ben.
Zuletzt werden noch 5 Schneidschrauben „S1" (Gewindelänge
10mm) mit den Haltebolzen und der Empfängerhalterung
„EH1" verschraubt, so dass die Montage der Chassisbrücke
abgeschlossen ist.
Die Halterung „AN1" für das Antennenröhrchen wird zwischen
„HA2" und „CB1" eingefügt.
