3.6.2 Sortie analogique B
3.6.2a
Accès au menu Analog Output
Keypad Lockout
/ Programming
Gen User
Services
Factory
8888
Output B
PanaFlow Z3 Manuel d'utilisation

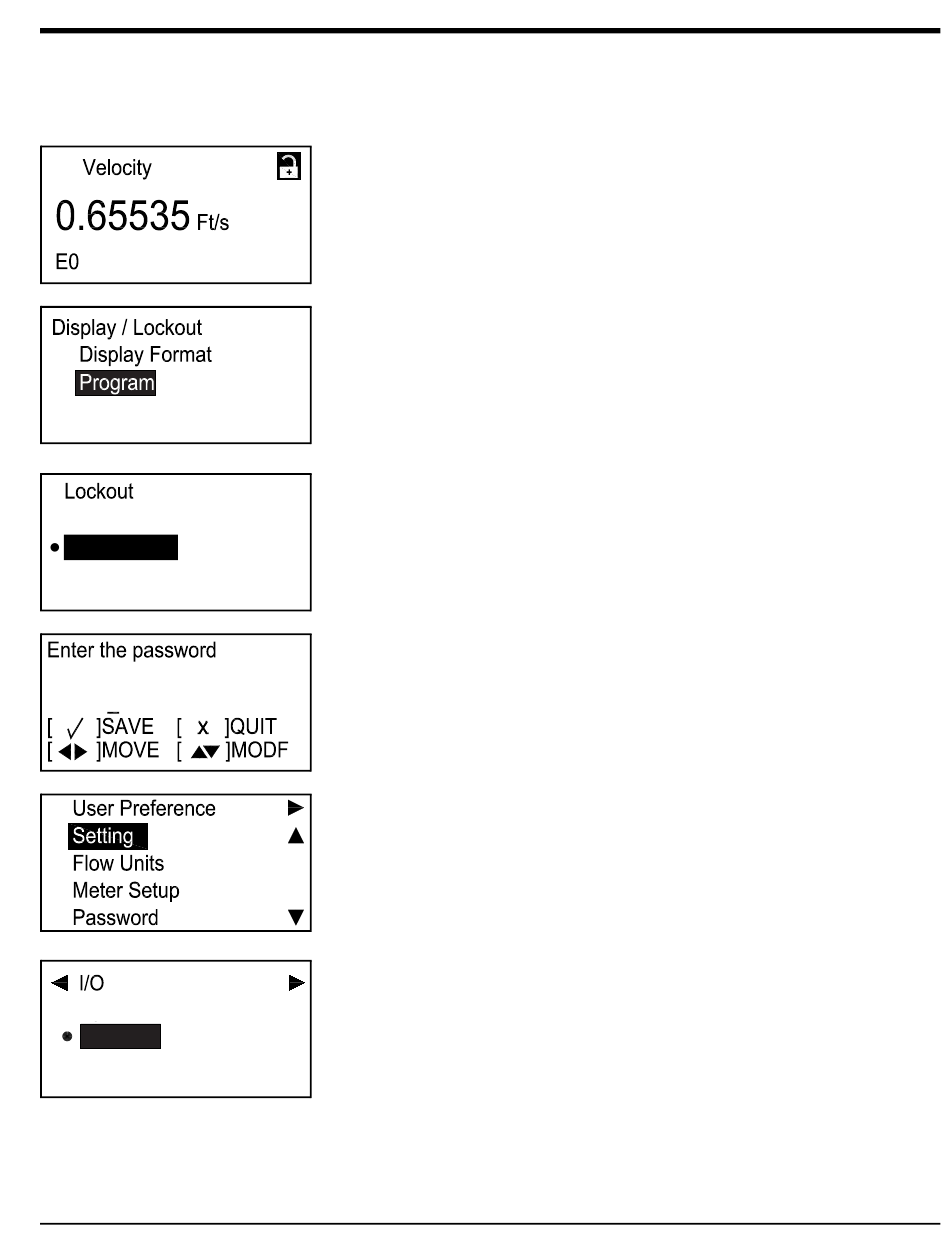

Pour accéder au menu Analog Output , à l'écran initial, mettez en surbrillance le
symbole de verrou et appuyez sur
Sélectionnez Program et appuyez sur
Sélectionnez un niveau d'accès par mot de passe quelconque à partir du menu
Program et appuyez sur
Pour saisir le mot de passe, sélectionnez le chiffre à modifier à l'aide des touches
fléchées gauche et droite, modifiez la valeur de chaque chiffre avec la touche
fléchée haut ou bas, et appuyez sur
Dans le menu User Preference, sélectionnez Setting et appuyez sur la touche
fléchée droite. Un écran semblable au suivant s'affiche.
Output B s'affiche. Appuyez sur
Chapitre 3. Configuration et programmation initiales
√
. L'écran suivant s'affiche.
[
]
√
[
]
. L'écran suivant s'affiche.
√
[
]
. L'écran suivant s'affiche.
√
[
]
. L'écran suivant s'affiche.
√
[
]
. L'écran suivant s'affiche.
47
