Chapitre 2. Installation
2.4.3a
Câblage en sortie (à impulsions) de totalisateur
Câblez cette option conformément aux raccordements indiqués sur l'étiquette à l'intérieur du cache arrière
(voir Figure 8, page 7). La Figure 9 ci-dessous illustre un exemple de schéma de câblage d'un circuit de sortie de
totalisateur. Reportez-vous à l'annexe A, Caractéristiques techniques, pour les conditions de charge et de tension.
Tension -
Charge
Commun
Compteur d'impulsions

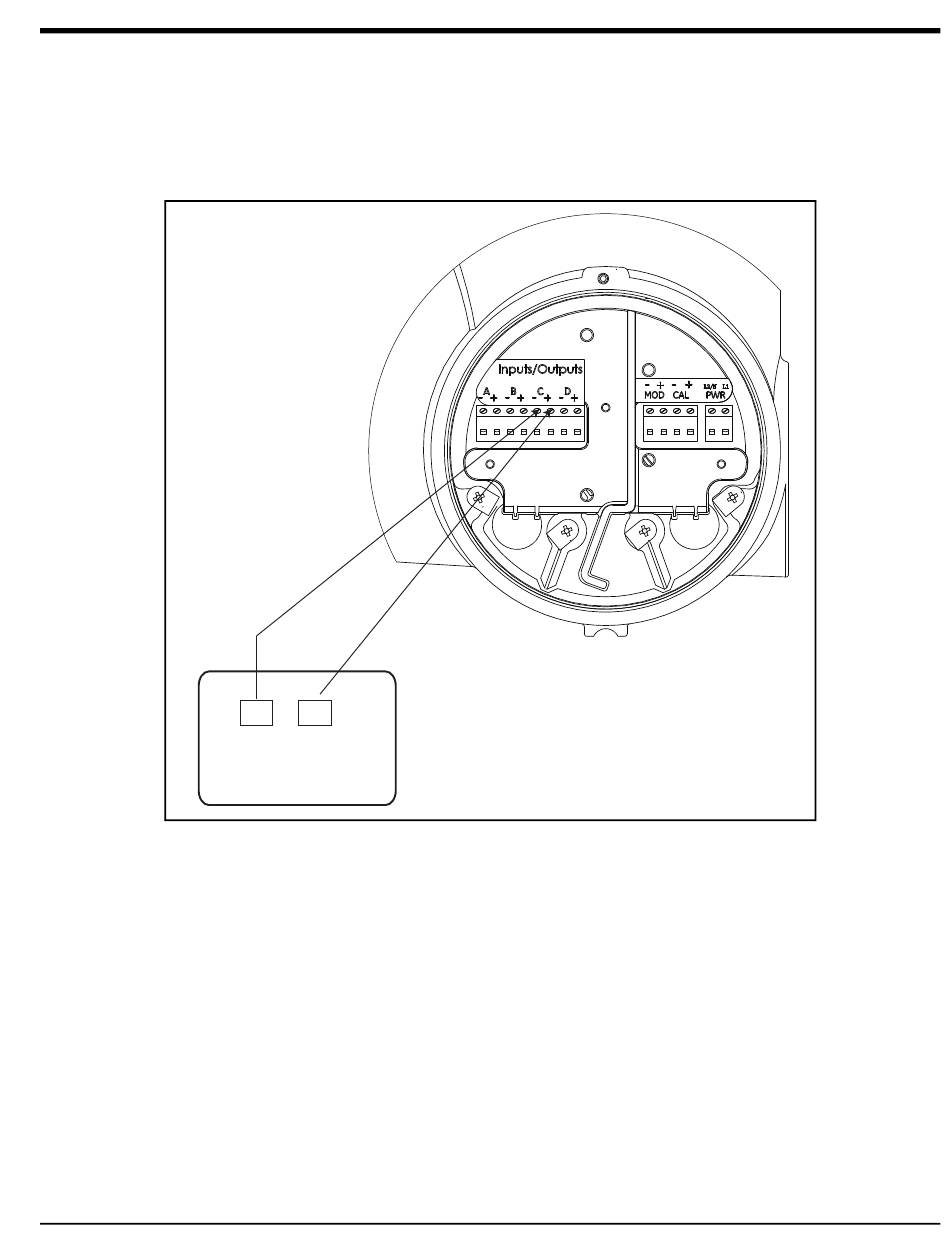

Figure 9 : Câblage d'une sortie (à impulsions) de totalisateur
PanaFlow Z3 Manuel d'utilisation
11
