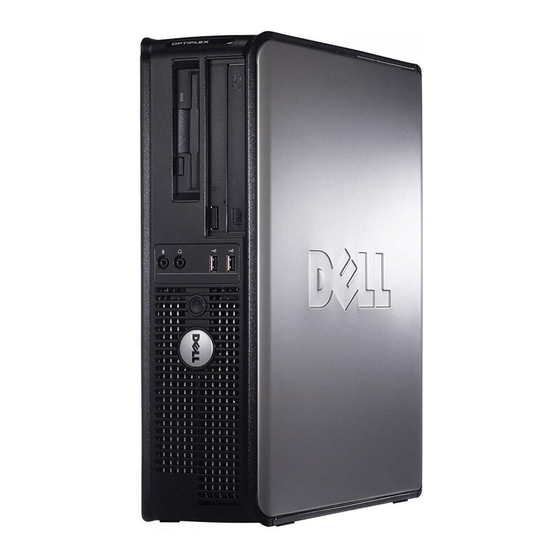

Guide d'utilisation du Dell™ OptiPlex™ 330

 L'ordinateur mini-tour
 L'ordinateur de bureau

Publicité

Table des Matières
loading

Sommaire des Matières pour Dell OptiPlex 330

  • Page 1 Guide d'utilisation du Dell™ OptiPlex™ 330  L'ordinateur mini-tour  L'ordinateur de bureau  ...
  • Page 2: Fonctions Avancées

    Dell OpenManage IT Assistant disponible sur le site Web du service de support de Dell à l'adresse support.dell.com.   Dell OpenManage Client Instrumentation Dell OpenManage Client Instrumentation est un logiciel qui permet aux programmes de gestion à distance, tels que IT Assistant par exemple, d'effectuer les  tâches suivantes :  Accéder aux informations relatives à votre ordinateur, telles que le nombre de processeurs et le système d'exploitation utilisé ;  Gérer l'état de votre ordinateur pour détecter les alertes de température des sondes ou les alertes d'échec des disques durs installés dans les  périphériques de stockage ;  Modifier l'état de votre ordinateur, tel que la mise à jour du BIOS ou la mise hors tension à distance de l'ordinateur. Un système géré est un système sur lequel Dell OpenManage Client Instrumentation est configuré sur un réseau utilisant IT Assistant. Pour plus  d'informations, consultez le Guide d'utilisation de Dell OpenManage Client Instrumentation disponible sur le site Web du service de support de Dell à l'adresse  support.dell.com.  Gestion de l'alimentation Votre ordinateur peut être configuré pour consommer moins d'électricité lorsqu'il n'est pas utilisé. Vous pouvez gérer la consommation électrique à l'aide du  système d'exploitation installé sur votre ordinateur et de certains paramètres du programme de configuration du système. Ces périodes d'économie d'énergie  ® sont appelées « modes de veille » sous Windows Vista™ et Windows REMARQUE : Tous les composants installés dans l'ordinateur doivent prendre en charge le mode Mise en veille prolongée et/ou Veille et posséder les  pilotes appropriés afin de fonctionner dans l'un ou l'autre de ces modes de mise en veille. Pour plus d'informations, consultez la documentation du ...
  • Page 3     Mode de mise en veille Méthodes de réveil (Windows XP) Veille  Appuyez sur le bouton d'alimentation  Auto power on (Mise en route automatique)  Déplacez la souris ou cliquez sur un bouton de la souris  Appuyez sur une touche du clavier  Activité du périphérique USB  Événement de gestion d'alimentation Mise en veille prolongée  Appuyez sur le bouton d'alimentation  Auto power on (Mise en route automatique)  Événement de gestion d'alimentation Arrêt  Appuyez sur le bouton d'alimentation...
  • Page 4: Annexe

    2. Cet appareil doit accepter toutes les interférences qu'il reçoit, y compris celles qui peuvent perturber son fonctionnement.  AVIS : Les réglementations de la FCC prévoient que les changements ou modifications non explicitement approuvés par Dell Inc. peuvent annuler vos  droits à utiliser cet équipement.  Ces limites ont été conçues pour fournir une protection raisonnable contre les interférences nuisibles dans un milieu résidentiel. Cependant, la possibilité  d'interférence d'une installation particulière n'est pas entièrement exclue. Si cet équipement crée effectivement des interférences nuisibles pour la réception  radio et télévision, ce qui peut être déterminé en allumant et en éteignant l'équipement, vous êtes encouragé à essayer de corriger les interférences en  prenant une ou plusieurs des mesures suivantes :   Changer l'orientation de l'antenne de réception.  Repositionner le système en fonction du récepteur.  Éloigner le système du récepteur.  Brancher le système sur une autre prise afin que le système et le récepteur se trouvent sur différents circuits de dérivation.  Si nécessaire, consultez un représentant de Dell Inc. ou un technicien radio/télévision expérimenté pour des suggestions supplémentaires.  Les informations suivantes sont fournies conformément à la réglementation de la FCC :   Nom du produit : OptiPlex 330  Numéro de modèle : DCSM et DCNE  Nom du fabricant : Dell Inc. Worldwide Regulatory Compliance & Environmental Affairs One Dell Way Round Rock, TX 78682 USA 512-338-4400 REMARQUE : Pour plus d'informations sur les réglementations, reportez-vous à votre Guide d´information sur le produit. Retour à la page Contenu  ...
  • Page 5: Ajout Et Remplacement De Pièces

    PRÉCAUTION : Ne faites pas fonctionner votre ordinateur avant d'avoir remis en place tous les capots, et notamment le capot de l'ordinateur, les coques, les plaques de recouvrement et les panneaux avant. AVIS : Manipulez les composants et les cartes avec précaution. Ne touchez pas les composants ou les contacts d'une carte. Tenez une carte par les  bords ou par la languette de montage métallique. Tenez un composant, tel qu'un processeur par les bords et non par les broches. AVIS : Seul un technicien d'entretien qualifié doit effectuer les réparations sur votre ordinateur. Les dommages causés par une personne non agréée  par Dell ne sont pas couverts par votre garantie.
  • Page 6 AVIS : Lorsque vous débranchez un câble, tirez sur le connecteur ou sur la languette de retrait prévue à cet effet, mais jamais sur le câble lui-même.  Certains câbles possèdent des connecteurs avec des languettes de fixation ; si vous déconnectez ce type de câble, appuyez sur ces languettes avant  de le déconnecter. Quand vous séparez les connecteurs en tirant dessus, veillez à les maintenir alignés pour ne pas plier de broches de connecteur. De  même, lorsque vous connectez un câble, assurez-vous que les deux connecteurs sont bien orientés et alignés.  AVIS : Avant de commencer à travailler sur l'ordinateur, suivez les étapes suivantes pour éviter de l'endommager.    Éteignez l'ordinateur (reportez-vous à la section Mise hors tension de votre ordinateur).   PRÉCAUTION : Ne mettez jamais l'ordinateur sous tension lorsque le capot a été retiré.  AVIS : Pour déconnecter un câble de réseau, débranchez d'abord le câble de votre ordinateur, puis débranchez-le du périphérique réseau.   PRÉCAUTION : Débranchez tous les câbles de téléphone ou réseau de l'ordinateur.    2. Déconnectez votre ordinateur et tous ses périphériques de leur source d'alimentation électrique.    3. Appuyez sur le bouton d'alimentation pour mettre la carte système à la terre.  AVIS : Avant de toucher quoi que ce soit à l'intérieur de l'ordinateur, raccordez-vous à la masse en touchant une surface métallique non peinte, par  exemple la partie métallique à l'arrière de l'ordinateur. Pendant votre intervention, touchez périodiquement une surface métallique non peinte de  l'ordinateur pour dissiper l'électricité statique qui pourrait endommager les composants internes. Retour à la page Contenu  ...
  • Page 7: Nettoyage De Votre Ordinateur

    Retour à la page Contenu Guide d'utilisation du Dell™ OptiPlex™ 330    Nettoyage de votre ordinateur  Nettoyage de votre ordinateur   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit.   Ordinateur, clavier et moniteur   PRÉCAUTION : Débranchez l'ordinateur de la prise secteur avant de le nettoyer. Débranchez le câble réseau ou modem. Nettoyez votre  ordinateur avec un tissu doux humecté d'eau. N'utilisez pas de liquide ni d'aérosol nettoyants, ceux-ci peuvent contenir des substances inflammables.  Utilisez une bombe aérosol d'air comprimé pour chasser la poussière qui se trouve entre les touches du clavier.   Lecteur de disquette AVIS : N'essayez pas de nettoyer les têtes de lecture avec une tige de nettoyage. Vous risqueriez de déranger accidentellement l'alignement des têtes  et d'empêcher le fonctionnement du lecteur. Nettoyez le lecteur de disquette à l'aide d'une trousse de nettoyage que vous trouverez dans le commerce. Ces kits comportent des disquettes prétraitées  permettant d'enlever les dépôts accumulés au cours d'une utilisation normale.
  • Page 8: Effacement Des Mots De Passe Oubliés

    Retour à la page Contenu Guide d'utilisation du Dell™ OptiPlex™ 330    Effacement des mots de passe oubliés   Effacement des paramètres CMOS   Flash du BIOS  Effacement des mots de passe oubliés    PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. AVIS : Ce processus efface à la fois le mot de passe système et le mot de passe administrateur.   Suivez les procédures décrites dans la section Avant de commencer.   2. Retirez le capot de l'ordinateur.   3. Repérez le cavalier de mot de passe à 2 broches (PSWD) sur la carte système. Par défaut, les broches 1 et 2 sont connectées. Vous devrez retirer le  cavalier et redémarrer le système comme suit.    4. Retirez le cavalier.   5. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de...
  • Page 9: Effacement Des Paramètres Cmos

      5. Rebranchez l'ordinateur et ses périphériques à leurs prises électriques, puis allumez-les.  Flash du BIOS Vous pouvez être amené à flasher le BIOS lorsqu'une mise à jour est disponible ou lorsque vous remplacez la carte système.   1. Allumez l'ordinateur.   2. Repérez le fichier de mise à jour du BIOS adapté à votre ordinateur sur le site Web du service de support de Dell à l'adresse support.dell.com.   3. Cliquez sur Download Now (Télécharger maintenant) pour télécharger le fichier.    4. Si la fenêtre Export Compliance Disclaimer (Avertissement de conformité des exportations) apparaît, cliquez sur Yes, I Accept this Agreement (Oui, j'accepte les termes du contrat). La fenêtre File Download (Téléchargement du fichier) apparaît.  ...
  • Page 11: Quand Utiliser Dell Diagnostics

    Retour à la page Contenu Guide d'utilisation du Dell™ OptiPlex™ 330    Dell Diagnostics  Dell Diagnostics   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit.   Quand utiliser Dell Diagnostics Si vous rencontrez des difficultés avec votre ordinateur, procédez aux vérifications à faire pour résoudre les blocages et les problèmes logiciels (reportez-vous à la section Problèmes de blocages et logiciels) et exécutez Dell Diagnostics avant de contacter Dell pour une assistance technique. Il est recommandé d'imprimer ces procédures avant de commencer. AVIS : Dell Diagnostics ne fonctionne que sur les ordinateurs Dell™. REMARQUE : Le support Drivers and Utilities est en option et n'est pas obligatoirement expédié avec votre ordinateur. Pour étudier les informations de configuration de votre ordinateur et vous assurer que le périphérique que vous souhaitez tester s'affiche dans le programme  de configuration du système et qu'il est actif, reportez-vous à la section Programme de configuration du système. Démarrez Dell Diagnostics à partir de votre disque dur ou du support Drivers and Utilities.   Démarrage de Dell Diagnostics à partir de votre disque dur Dell Diagnostics est situé sur une partition cachée de l'utilitaire de diagnostic de votre disque dur. REMARQUE : Si rien ne s'affiche, reportez-vous à la section Contacter...
  • Page 12: Menu Principal De Dell Diagnostics

    4. Si vous exécutez un test à partir de l'option Custom Test (Test personnalisé) ou Symptom Tree (Arborescence des symptômes), cliquez sur l'onglet  approprié décrit dans le tableau suivant pour obtenir plus d'informations.        Onglet Fonction  Results Affiche les résultats du test et les conditions d'erreur rencontrées. (Résultats) Errors (Erreurs) Affiche les conditions d'erreur rencontrées, les codes d'erreur et la description du problème. Help (Aide) Décrit le test et peut indiquer les conditions requises pour exécuter le test. Configuration Affiche la configuration matérielle du périphérique sélectionné. Dell Diagnostics obtient des informations de configuration sur tous les périphériques à partir du programme de configuration du système,  de la mémoire et de divers tests internes. Ces résultats sont ensuite affichés dans la liste des périphériques située dans la partie gauche  de l'écran. La liste des périphériques risque de ne pas afficher les noms de tous les composants installés sur votre ordinateur ou de tous  les périphériques reliés à celui-ci. Parameters Vous permet de personnaliser le test en modifiant ses paramètres. (Paramètres)   5. Lorsque les tests sont terminés, fermez l'écran de test pour revenir à l'écran Menu principal. Pour quitter Dell Diagnostics et redémarrer l'ordinateur,  fermez l'écran Menu principal.   6. Retirez le support Dell Drivers and Utilities (le cas échéant). ...
  • Page 13 Retour à la page Contenu  ...
  • Page 14: Recherche D'informations

    Retour à la page Contenu   Recherche d'informations Guide d'utilisation du Dell™ OptiPlex™ 330  REMARQUE : Certaines fonctionnalités ou supports peuvent être optionnels et ne pas accompagner votre ordinateur. Certaines fonctionnalités ou  supports peuvent ne pas être disponibles dans certains pays. REMARQUE : Il est possible que des informations supplémentaires soient fournies avec votre ordinateur.       Que recherchez-vous ? Cherchez ici  Programme de diagnostic pour mon ordinateur   Support Drivers and Utilities  Pilotes pour mon ordinateur  Logiciel DSS (Desktop System Software)  ...
  • Page 15     REMARQUE : Par mesure de sécurité, la nouvelle étiquette de  licence de Microsoft Windows intègre une partie manquante, afin  d'éviter que l'étiquette ne soit enlevée.   Solutions — Conseils et astuces de dépannage, articles de techniciens, cours en    Site Web du service de support de Dell — ligne et questions fréquemment posées support.dell.com  Forum clients — Discussion en ligne avec d'autres clients Dell  Mises à niveau — Informations sur les mises à niveau des composants, comme la    mémoire, l'unité de disque dur et le système d'exploitation  Service clientèle — Coordonnées, appels de service et état des commandes,  garantie et informations sur les réparations REMARQUE : Sélectionnez votre région ou votre secteur d'activité   Service et support — État des appels de service et historique du support, contrat  pour afficher le site de support approprié. de service, discussions en ligne avec le support technique  Services Dell Technical Update —...
  • Page 16 2.  Sélectionnez Drivers & Downloads (Pilotes et téléchargements) et cliquez sur Go/OK. 3.  Cliquez sur votre système d'exploitation et recherchez le  mot-clé Desktop System Software.   REMARQUE : L'interface utilisateur support.dell.com peut varier selon vos sélections.  Comment utiliser Windows Vista™   Centre d'aide et de support de Windows  Comment utiliser des programmes et des fichiers  Comment personnaliser mon bureau 1.
  • Page 17: Glossaire

    ASF — Alert Standards Format — Standard permettant de définir un mécanisme pour signaler les alertes matérielles et logicielles à une console de gestion. La  norme ASF est conçue pour être indépendante des plates-formes et des systèmes d'exploitation. autonomie de la batterie — Nombre de minutes ou d'heures durant lesquelles la batterie d'un ordinateur portable peut alimenter l'ordinateur.  B baie de média — Baie qui prend en charge des périphériques tels qu'un lecteur optique, une seconde batterie ou un module Dell TravelLite™. baie modulaire — Voir baie de média. BIOS — Basic Input/Output System (Système de base d'entrée/sortie) — Programme (ou utilitaire) qui joue le rôle d'interface entre le matériel informatique et  le système d'exploitation. Ne modifiez les paramètres de ce programme que si vous connaissez avec exactitude les effets de chacun d'eux sur l'ordinateur. ...
  • Page 18 — Semi-conducteur ou puce sur lesquels sont fabriqués des milliers ou des millions de minuscules composants électroniques destinés aux  équipements informatiques, audio et vidéo.  CMOS — Type de circuit électronique. Les ordinateurs utilisent une petite quantité de la mémoire CMOS alimentée par batterie pour mémoriser la date, l'heure  et les options de configuration du système.  COA — Certificate of Authenticity (certificat d'authenticité) — Code alphanumérique Windows inscrit sur une étiquette sur votre ordinateur. Également appelé  Clé de produit ou Identification produit. code de service express — Code numérique inscrit sur une étiquette apposée à votre ordinateur Dell™. Utilisez le code service express lorsque vous  contactez Dell pour obtenir une assistance technique. Le code de service express n'est pas nécessairement disponible dans tous les pays. combinaison de touches — Commande nécessitant une pression simultanée sur plusieurs touches. connecteur DIN — Connecteur rond à 6 broches conforme aux normes DIN (Deutsche Industrie-Norm), généralement utilisé pour connecter des connecteurs  de câble de souris ou de clavier PS/2. connecteur parallèle — Port d'E/S souvent utilisé pour connecter une imprimante parallèle à l'ordinateur. Appelé également port LPT. connecteur série — Port d'E/S souvent utilisé pour connecter des périphériques comme des organiseurs ou des appareils photo numériques sur votre ...
  • Page 19 des condensateurs. DSL — Digital Subscriber Line — Technologie offrant une connexion Internet constante et à haute vitesse par l'intermédiaire d'une ligne téléphonique  analogique. durée de vie d'une batterie — Nombre d'années durant lesquelles la batterie d'un ordinateur portable peut être rechargée. DVD-R — DVD recordable (DVD enregistrable) — Version enregistrable d'un DVD. Les données ne peuvent être enregistrées qu'une seule fois sur un DVD  enregistrable. Une fois enregistrées, les données ne peuvent être ni effacées ni écrasées. DVD+RW — DVD rewritable (DVD réinscriptible)— Version réinscriptible d'un DVD. Vous pouvez enregistrer des données sur un DVD+RW, puis les effacer et les  réécrire. (La technologie DVD+RW diffère de la technologie DVD-RW.) DVI — Digital Video Interface (interface vidéo numérique) — Norme de transmission numérique entre un ordinateur et un écran vidéo numérique.  E ECC — Error Checking and Correction (code de vérification et de correction d'erreur) — Type de mémoire qui inclut des circuits spéciaux pour tester l'exactitude  des données lorsqu'elles passent par la mémoire. ECP — Extended Capabilities Port — Connecteur parallèle permettant de transmettre des données de manière bidirectionnelle. Similaire à EPP, le port ECP  utilise l'accès direct à la mémoire pour transférer des données et améliore généralement les performances.
  • Page 20  H HTTP — Hypertext Transfer Protocol — Protocole d'échange de fichiers entre des ordinateurs connectés à Internet.  Hyper-Threading — L'Hyper-Threading est une technologie Intel qui améliore les performances globales de l'ordinateur en permettant à un processeur  physique de fonctionner comme deux processeurs logiques capables d'exécuter certaines tâches en simultané. Hz — Hertz — Unité de mesure de fréquence égale à 1 cycle par seconde. La vitesse de fonctionnement des ordinateurs et des périphériques électroniques  est souvent mesurée en kilohertz (kHz), mégahertz (MHz), gigahertz (GHz) ou térahertz (THz).  I IDE — Integrated Device Electronics — Interface pour les périphériques de stockage de masse dans laquelle le contrôleur est intégré à l'unité de disque dur  ou au lecteur de CD. IEEE 1394 — Institute of Electrical and Electronics Engineers, Inc. — Bus série à hautes performances utilisé pour connecter des périphériques compatibles  IEEE 1394, tels que les appareils numériques et les lecteurs de DVD, à l'ordinateur. ...
  • Page 21 — Périphérique en plastique conçu pour être inséré dans la baie modulaire de l'ordinateur portable pour réduire le poids de ce dernier. MP — Méga-pixel — Mesure de la résolution d'image utilisée pour les appareils photo numériques. ms — milliseconde — Mesure de temps égale à un millième de seconde. Le temps d'accès des périphériques de stockage est souvent mesuré en ms.  N NIC — Voir carte réseau. ns — nanoseconde — Mesure de temps égale à un milliardième de seconde. numéro de service — Étiquette de code-barre apposée sur l'ordinateur permettant d'identifier ce dernier lorsque vous accédez au support de Dell à l'adresse  support.dell.com ou lorsque vous appelez le service clientèle ou le support technique de Dell. NVRAM — Non-Volatile Random Access Memory — Type de mémoire qui conserve des données lors de la mise hors tension de l'ordinateur ou en cas de  coupure d'alimentation électrique. La mémoire NVRAM permet de conserver les informations de configuration, comme la date, l'heure et d'autres options de  configuration du système que vous pouvez définir.  O...
  • Page 22 onduleur — UPS, Uninterruptible Power Supply — Source d'alimentation de secours utilisée lorsque l'alimentation électrique est coupée ou descend à un  niveau de tension inacceptable. Un onduleur permet à l'ordinateur de fonctionner pendant un temps limité en cas de panne d'électricité. Les onduleurs sont en  général équipés d'un parasurtenseur et peuvent également offrir des régulations de tension. Les petits systèmes UPS proposent une alimentation par  batterie de quelques minutes pour vous permettre d'éteindre l'ordinateur correctement.  P panneau de configuration — Utilitaire Windows permettant de modifier les paramètres du système d'exploitation et du matériel, par exemple les paramètres  d'affichage. papier peint — Motif ou image d'arrière-plan du bureau Windows. Vous pouvez changer de papier peint en utilisant le Panneau de configuration Windows. Vous pouvez également numériser votre photo préférée et en faire un papier peint. parasurtenseur — Dispositif qui empêche les sautes de tension, pouvant survenir au cours d'orages, par exemple, de pénétrer dans l'ordinateur par  l'intermédiaire de la prise secteur. Les parasurtenseurs ne protègent pas de la foudre ou des baisses de tension qui se produisent lorsque la tension descend ...
  • Page 23 résolution — Netteté et clarté d'une image produite par une imprimante ou affichée sur un moniteur. Plus la résolution est élevée, plus l'image est nette. résolution vidéo — Voir résolution. RFI — Radio Frequency Interference — Interférence générée à des fréquences radio caractéristiques, entre 10 kHz et 100 000 MHz. Les fréquences radio se  trouvent à l'extrémité inférieure du spectre de fréquences électromagnétiques et sont plus susceptibles de présenter des perturbations que les radiations de  plus haute fréquence, telles que les infrarouges et la lumière. ROM — Read-Only Memory (mémoire morte) — Mémoire qui stocke des données et programmes que l'ordinateur ne peut pas supprimer ou dans laquelle il ne  peut pas écrire. À la différence de la mémoire RAM, la mémoire ROM conserve son contenu même après l'arrêt de l'ordinateur. Certains programmes essentiels  au fonctionnement de l'ordinateur se trouvent dans la mémoire morte. RPM — Revolutions Per Minute (tours par minute) — Mesure le nombre de rotations effectuées par minute. La vitesse des disques durs est souvent mesurée  en RPM. RTC — Real Time Clock (horloge temps réel) — Horloge alimentée par pile, située sur la carte système, qui conserve la date et l'heure après l'arrêt de  l'ordinateur. RTCRST — Real-Time Clock Reset — Cavalier sur la carte système de certains ordinateurs pouvant souvent être utilisé pour résoudre les problèmes.  S SAS —...
  • Page 24 informatique par l'activation de fonctionnalités telles que la protection de fichiers et d'e-mails.  U UAC — contrôle de compte d'utilisateur— Fonctionnalité de sécurité de Microsoft Windows Vista™ qui, une fois activée, offre un niveau de sécurité plus élevé  entre les comptes utilisateur et l'accès aux paramètres du système d'exploitation. UMA — Allocation de mémoire unifiée — Mémoire système allouée de manière dynamique à la mémoire vidéo. USB — Universal Serial Bus — Interface matérielle pour les périphériques lents comme un clavier, une souris, une manette de jeu, un scanner, un jeu de haut- parleurs, une imprimante, des périphériques large bande (DSL et modems par câble), des périphériques d'imagerie ou de stockage compatibles USB. Les  périphériques sont branchés directement à un support à 4 broches de votre ordinateur, ou à un concentrateur à plusieurs ports qui se raccorde à votre  ordinateur. Les périphériques USB peuvent être connectés et déconnectés lorsque l'ordinateur est sous tension et peuvent également être connectés en  guirlande. UTP — Unshielded Twisted Pair (paire torsadée non blindée) — Type de câble utilisé dans la plupart des réseaux téléphoniques et dans certains réseaux  informatiques. Les paires de câbles non blindés sont torsadées afin de les protéger contre les interférences électromagnétiques et sont utilisées à la place  des câbles comportant une gaine métallique autour de chaque paire de fils. UXGA — Ultra Extended Graphics Array — Norme utilisée pour les cartes et les contrôleurs vidéo qui prend en charge les résolutions allant jusqu'à 1600 x  1200.  V V — Volt — Unité de mesure de la puissance électrique ou de la force électromotrice. Un V est mesuré sur une résistance de 1 ohm lorsqu'elle est traversée  par un courant de 1 ampère.
  • Page 25 Retour à la page Contenu  ...
  • Page 26: Obtention D'assistance

    DellConnect est un outil d'accès en ligne simple qui permet à un technicien Dell d'accéder à votre ordinateur, sous votre supervision, via une connexion haut  débit afin de diagnostiquer et de résoudre des problèmes informatiques. Pour plus d'informations, rendez-vous sur support.dell.com et cliquez sur DellConnect.   Services en ligne Pour en savoir plus sur les produits et services de Dell, rendez-vous sur les sites Web ci-dessous : www.dell.com www.dell.com/ap (pays d'Asie et du Pacifique uniquement) www.dell.com/jp (Japon uniquement)
  • Page 27: Service Autotech

    (Europe uniquement) www.dell.com/la (pays d'Amérique latine et des Caraïbes) www.dell.ca (Canada uniquement) Le service de support de Dell est accessible via les sites Web et les adresses e-mail ci-dessous :  Sites Web du service de support de Dell support.dell.com support.jp.dell.com (Japon uniquement) support.euro.dell.com (Europe uniquement)  Adresses e-mail du service de support de Dell mobile_support@us.dell.com...
  • Page 28: Avant D'appeler

    Cartes d'extension : Êtes-vous connecté à un réseau ? Oui Non Réseau, version et carte réseau : Programmes et versions : Consultez la documentation de votre système d'exploitation pour déterminer le contenu des fichiers de démarrage du système. Si l'ordinateur est relié à une  imprimante, imprimez chaque fichier. Sinon, notez le contenu de chaque fichier avant d'appeler Dell. Message d'erreur, code sonore ou code de diagnostic : Description du problème et procédures de dépannage que vous avez réalisées :  Contacter Dell REMARQUE : Si vous ne disposez pas d'une connexion Internet fonctionnelle, consultez votre facture, le bordereau de marchandises ou le catalogue des produits pour trouver les coordonnées de Dell. ...
  • Page 29   5. Pour contacter Dell, choisissez la méthode qui vous convient le mieux.  Retour à la page Contenu  ...
  • Page 30: Utilisation Du Multimédia

    Retour à la page Contenu Guide d'utilisation du Dell™ OptiPlex™ 330    Utilisation du multimédia  Utilisation du multimédia    Lecture de CD ou DVD AVIS : N'appuyez pas sur le plateau du lecteur de CD ou de DVD lorsque vous l'ouvrez ou le fermez. Laissez le plateau fermé lorsque vous n'utilisez pas  le lecteur. AVIS : Ne déplacez pas l'ordinateur lors de la lecture de CD ou de DVD.   1. Appuyez sur le bouton d'éjection situé à l'avant du lecteur.    2. Placez le disque, étiquette vers le haut, au centre du plateau.    3. Appuyez sur le bouton d'éjection ou appuyez avec précaution sur le plateau.      Pour formater les CD afin de stocker des données, créer des CD de musique ou copier des CD, reportez-vous au logiciel du CD livré avec votre ordinateur. REMARQUE : Assurez-vous d'être en règle avec les lois relatives aux droits d'auteur lorsque vous créez des CD. Les lecteurs de CD sont dotés des boutons de base suivants :   Lecture. Marche arrière dans la plage en cours. Pause. Marche avant dans la plage en cours.
  • Page 31: Réglage Du Volume

    Redémarrer le chapitre en cours. Lecture. Avance rapide. Pause. Retour rapide. Avancer d'une image en mode Pause. Passer au titre ou au chapitre suivant. Lecture continue du titre ou du chapitre en cours. Passer au titre ou au chapitre précédent. Éjecter. Pour plus d'informations sur la lecture de CD ou DVD, cliquez sur Aide sur le lecteur de CD ou DVD (si disponible).  ...
  • Page 32 La fenêtre Propriétés de l'affichage s'affiche.   3. Sous Résolution : cliquez et faites glisser la barre pour réduire le paramètre de résolution.    4. Dans le menu déroulant sous Couleurs :, cliquez sur Moyenne 16 bits.   5. Cliquez sur OK. Retour à la page Contenu  ...
  • Page 33: Vues De L'ordinateur Mini-Tour

    Retour à la page Contenu   Vues de l'ordinateur mini-tour Guide d'utilisation du Dell™ OptiPlex™ 330    Vue frontale   Vue arrière   Connecteurs du panneau arrière  Vue frontale     numéro de  Utilisez le numéro de service pour identifier votre ordinateur lorsque  service vous accédez au site Web du service de support de Dell ou que vous  contactez le support. lecteur optique Utilisez le lecteur optique pour lire un CD ou un DVD. lecteur de Le lecteur de disquette est en option.
  • Page 34: Vue Arrière

      connecteur de Utilisez le connecteur de microphone pour raccorder le microphone d'un microphone ordinateur personnel. Sur les ordinateurs équipés d'une carte son, le  connecteur de microphone est situé sur la carte. 10 voyant LAN Ce voyant indique qu'une connexion LAN (réseau local) est établie.  Vue arrière      1 loquet de Ce loquet permet d'ouvrir le capot de l'ordinateur. fermeture du capot 2 anneaux pour Les anneaux pour cadenas servent à attacher un dispositif antivol ...
  • Page 35   1 connecteur Permet de connecter un périphérique parallèle, tel qu'une  parallèle imprimante. Si vous avez une imprimante USB, raccordez-la à un  connecteur USB.   REMARQUE : Le connecteur parallèle intégré est automatiquement  désactivé si l'ordinateur détecte une carte installée contenant un  connecteur parallèle configuré sur la même adresse. Pour de plus  amples informations, reportez-vous à la section Options du programme de configuration du système. 2 voyant d'intégrité   Vert — Une bonne connexion est établie entre le réseau  de la liaison 10 Mb/s et l'ordinateur.  Orange — Une bonne connexion est établie entre le réseau  100 Mb/s et l'ordinateur.  Jaune — Une bonne connexion est établie entre un réseau à  1 Gb/s (ou 1000 Mb/s) et l'ordinateur.
  • Page 36  ...
  • Page 37: L'ordinateur Mini-Tour

    Pour une liste complète des abréviations et des sigles, reportez-vous à la section Glossaire. ® ® Si vous avez acheté un ordinateur Dell™ Série n, les références du présent document concernant les systèmes d'application Microsoft Windows ne sont pas applicables. Les informations de ce document sont sujettes à modifications sans préavis. © 2007 Dell Inc. Tous droits réservés. La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL, OptiPlex, Inspiron, TravelLite, Dell OpenManage et Strike Zone sont des marques de Dell Inc. ; Intel, Pentium, SpeedStep et Celeron sont des marques déposées d'Intel Corporation ; Microsoft, Windows Vista et Windows sont des marques ou des marques déposées de Microsoft Corporation ; Computrace et Absolute sont des marques déposées d'Absolute Software Corporation ; Bluetooth est une marque détenue par Bluetooth SIG, Inc. et est utilisée par Dell Inc. sous licence. ENERGY STAR est une marque déposée de l'agence américaine de protection de l'environnement (U.S. Environmental Protection Agency). En tant que partenaire du programme ENERGY  STAR, Dell a fait en sorte que ce produit réponde aux normes de ce programme en matière de consommation énergétique. D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire référence aux entités se réclamant de ces marques et de ces noms ou à leurs produits.  Dell Inc. rejette tout intérêt propriétaire dans les marques et les noms commerciaux autres que les siens. Septembre 2007       Réf. RW281        Rév. A00...
  • Page 38: Pièces De L'ordinateur Mini-Tour

    Retour à la page de l'ordinateur mini-tour Retour à la page Contenu   Pièces de l'ordinateur mini-tour Guide d'utilisation du Dell™ OptiPlex™ 330    Retrait du capot de l'ordinateur   Pile   Vue intérieure de l'ordinateur   Bloc d'alimentation   Composants de la carte système   Haut-parleurs   Affectation des broches du connecteur CC du bloc d'alimentation   Processeur   Mémoire   Panneau d'E/S   Cartes   Carte système   Coque   Remise en place du capot de l'ordinateur   Lecteurs  Retrait du capot de l'ordinateur  ...
  • Page 39: Vue Intérieure De L'ordinateur

    3. Dégagez le capot de l'ordinateur de la partie avant de l'ordinateur et soulevez-le vers le haut pour le retirer.   4. Mettez le capot de côté, dans un endroit sécurisé.   Vue intérieure de l'ordinateur  lecteur de disquette lecteur optique bloc d'alimentation carte système assemblage du dissipateur de chaleur disque dur  Composants de la carte système      connecteur de haut-parleur connecteur du processeur (UC) interne (INT_SPKR)
  • Page 40: Affectation Des Broches Du Connecteur Cc Du Bloc D'alimentation

    connecteur d'alimentation du connecteurs de module de processeur (12VPOWER) mémoire (DIMM_1, DIMM_2) connecteurs de disque SATA connecteur du panneau avant (SATA0, SATA1) (FRONTPANEL) connecteur d'alimentation connecteurs de disque SATA (POWER) (SATA2, SATA3) cavalier de réinitialisation RTC  10 cavalier du mot de passe (PSWD) (RTCRST) 11 support de pile (BATTERY) 12 connecteur de carte PCI Express x16 (SLOT1) 13 connecteurs de carte PCI (SLOT2...
  • Page 41 Gris 22 AWG 5 V AUX Violet 20 AWG +12 V Jaune 20 AWG +12 V Jaune 20 AWG 3,3 V Orange 20 AWG 3,3 V Orange 20 AWG -12 V Bleu 22 AWG Noir 20 AWG PS_ON Vert 22 AWG Noir 20 AWG Noir...
  • Page 42: Installation De La Mémoire

    Caractéristiques de l'ordinateur mini-tour  Bureau — Caractéristiques de l'ordinateur de bureau AVIS : N'installez pas d'ECC ni de modules de mémoire avec tampon. Seule la mémoire non ECC et sans tampon est prise en charge.   Consignes d'installation  Si une seule DIMM est installée, vous devez l'installer dans le connecteur DIMM_1.  Pour de meilleures performances, les modules de mémoire doivent être installés par paires de même taille, même vitesse et même technologie. Si les modules de mémoire DDR2 ne sont pas installés par paires de capacité égale, l'ordinateur fonctionnera mais ses performances seront légèrement  réduites (reportez-vous à l'étiquette située sur le module pour connaître la capacité du module). Par exemple, si vous installez une paire de modules de  capacité différente (DDR2 667 MHz et DDR2 800 MHz), elle tournera à la vitesse du module le plus lent. REMARQUE : La mémoire achetée auprès de Dell est couverte par la garantie de votre ordinateur.   Installation de la mémoire   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique  avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du  châssis de l'ordinateur.   Suivez les procédures décrites dans la section Avant de commencer.  ...
  • Page 43: Retrait De La Mémoire

      découpes (2) module de mémoire encoche pinces de fixation (2) barre transversale       4. Alignez l'encoche de la partie inférieure du module avec la barre transversale du connecteur.  AVIS : Pour éviter d'endommager le module de mémoire, enfoncez le module dans le connecteur en appliquant une force égale à chaque extrémité du  module.   5. Insérez le module dans le connecteur jusqu'à ce qu'il se mette en place.  Si vous insérez le module correctement, les pinces de fixation s'enclenchent dans les découpes à chaque extrémité du module.   6. Remettez le capot de l'ordinateur en place. AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le périphérique réseau, puis sur l'ordinateur.   7. Rebranchez l'ordinateur et ses périphériques à leurs prises électriques, puis allumez-les.   8. Cliquez avec le bouton droit de la souris sur l'icône Poste de travail et cliquez sur Propriétés.  ...
  • Page 44: Cartes Pci Et Pci Express

    Votre ordinateur Dell™ contient les logements suivants pour cartes PCI et PCI Express :  Un logement pour carte PCI Express x16 (SLOT1)  Deux logements pour carte PCI (SLOT2, SLOT3) Pour connaître l'emplacement des logements de carte, reportez-vous à la section Composants de la carte système.   Cartes PCI et PCI Express Votre ordinateur prend en charge deux cartes PCI et une carte PCI Express x16. AVIS : Les cartes graphiques PCI Express qui utilisent plus de 75 W requièrent un ventilateur de refroidissement supplémentaire. Sinon, elles peuvent  surchauffer et endommager votre ordinateur. Si un ventilateur de carte n'est pas présent dans votre ordinateur et que vous installez une carte graphique qui utilise 75 W ou plus, contactez Dell pour en  acheter un.  Si vous installez ou remettez en place une carte, suivez les procédures décrites dans la section suivante.   Si vous retirez une carte sans la remplacer, reportez-vous à la section Retrait d'une carte PCI ou PCI Express...
  • Page 45  Dans le cas d'une carte PCI, prenez la carte par ses coins supérieurs et dégagez-la doucement de son connecteur.  Dans le cas d'une carte PCI Express x16, tirez la languette de fixation, prenez la carte par ses coins supérieurs et dégagez-la de son connecteur. REMARQUE : La position de la carte n'est indiquée qu'à titre d'information sur l'illustration. Elle peut varier de l'original.   6. Préparez la carte à installer.  Consultez la documentation fournie avec la carte pour des informations sur la façon de configurer une carte, d'effectuer les connexions internes, ou  d'adapter la carte pour votre ordinateur.   PRÉCAUTION : Certaines cartes réseau démarrent automatiquement l'ordinateur lorsqu'elles sont connectées à un réseau. Pour vous protéger  d'un choc électrique, assurez-vous de bien débrancher votre ordinateur de la prise secteur avant d'installer des cartes.    7. Placez la carte dans le connecteur, puis appuyez dessus fermement. Assurez-vous que la carte est bien engagée.      1 carte engagée 2 carte mal engagée 3 support coincé hors de l'emplacement...
  • Page 46: Retrait D'une Carte Pci Ou Pci Express X16

      12. Replacez le capot de l'ordinateur. AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le périphérique réseau, puis sur l'ordinateur.   13. Reconnectez votre ordinateur et les périphériques à leur source d'alimentation électrique, puis allumez-les.   14. Si vous avez installé une carte son :  a.  Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système), allez sur Onboard Devices (Périphériques intégrés), sélectionnez Integrated Audio (Audio intégré), puis modifiez le paramètre pour lui attribuer la valeur  Off (Désactivé).  b.  Connectez les périphériques audio externes aux connecteurs de la carte son. Ne les connectez pas au connecteur microphone, haut- parleur/casque ou de ligne d'entrée situé sur le panneau arrière (reportez-vous à la section Connecteurs du panneau arrière).   15. Si vous avez installé une carte réseau supplémentaire et souhaitez désactiver la carte réseau intégrée :  a.  Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système), allez sur Onboard Devices (Périphériques intégrés), sélectionnez Integrated NIC (Carte NIC intégrée), puis modifiez le paramètre pour lui attribuer la  valeur Off (Désactivé).  b.  Reliez le câble réseau aux connecteurs de la carte réseau supplémentaire. Ne connectez pas le câble réseau au connecteur intégré du panneau  arrière (reportez-vous à la section Connecteurs du panneau arrière).
  • Page 47: Retrait De La Coque

    Connecteurs du panneau arrière).   13. Si vous avez supprimé un connecteur réseau complémentaire:  a.  Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système), allez sur Onboard Devices (Périphériques intégrés), sélectionnez Integrated NIC (Carte NIC intégrée), puis modifiez le paramètre pour lui attribuer la  valeur On (Activé).   Connectez le câble réseau au connecteur intégré du panneau arrière de l'ordinateur (reportez-vous à la section Connecteurs du panneau arrière).  Coque   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit.   PRÉCAUTION : Pour éviter tout choc électrique, toute coupure par les lames mobiles du ventilateur ou toute autre blessure, débranchez toujours  la prise secteur de votre ordinateur avant de retirer le capot.   Retrait de la coque  ...
  • Page 48: Branchements Recommandés Pour Les Câbles De Lecteur

     Jusqu'à deux disques durs ATA série  Un lecteur de disquette en option  Jusqu'à deux lecteurs optiques   baies de lecteur optique (2) lecteur de disquette (en option) baies de disque dur (2)       Branchements recommandés pour les câbles de lecteur  Connectez les disques durs ATA série aux connecteurs « SATA0 » ou « SATA1 » de la carte système.  Connectez les lecteurs de CD ou de DVD ATA série aux connecteurs « SATA2  » ou « SATA3 » de la carte système.    Connexion des câbles de lecteur Lorsque vous installez un lecteur, vous connectez deux câbles, un câble d'alimentation en CC et un câble de données, à l'arrière du lecteur.     câble d'alimentation câble de données   Connecteurs de l'interface du lecteur Les connecteurs pour câbles de lecteur sont munis d'un détrompeur pour assurer une bonne insertion. Alignez correctement le détrompeur des connecteurs ...
  • Page 49: Connexion Et Déconnexion De Câbles De Lecteur

    câble d'interface connecteur d'interface   Connexion et déconnexion de câbles de lecteur Lorsque vous connectez et déconnectez un câble de données ATA série, déconnectez-le en utilisant la languette de retrait. Les connecteurs d'interface ATA série sont munis d'un détrompeur pour assurer une bonne insertion, c'est-à-dire qu'une encoche ou une broche manquante sur l'un des connecteurs correspond à une languette ou à un trou rempli sur l'autre.   Disques durs   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit.   PRÉCAUTION : Pour éviter tout choc électrique, toute coupure par les lames mobiles du ventilateur ou toute autre blessure, débranchez toujours  la prise secteur de votre ordinateur avant de retirer le capot. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de ...
  • Page 50: Installation D'un Disque Dur

      1 câble de données du  2 connecteur de données du disque dur de la  disque dur carte système 3 câble d'alimentation       5. Retirez les quatre vis de fixation du disque dur.   6. Faites glisser le lecteur pour l'éloigner de la partie avant de l'ordinateur.    7. Si le retrait de ce lecteur entraîne une modification de sa configuration, intégrez cette modification dans le programme de configuration du système.  Lorsque vous redémarrez votre ordinateur, ouvrez le programme de configuration du système (reportez-vous à la section Programme de configuration du système), allez sur la section « Lecteurs » et sous Drive 0 through 3 (Lecteurs 0 à 3), paramétrez le lecteur sur la bonne configuration.   ...
  • Page 51 5. Faites glisser avec précaution le disque dur dans la baie de lecteur jusqu'à ce que vous entendiez un clic.   6. Connectez les câbles d'alimentation et de données au lecteur.    1 câble de données du  2 connecteur de données du disque dur de la  disque dur carte système 3 câble d'alimentation       7. Connectez le câble de données à la carte système.    8. Assurez-vous que tous les câbles sont correctement connectés et fermement fixés.    9. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le port ou le périphérique réseau, puis sur l'ordinateur.
  • Page 52: Installation D'un Deuxième Disque Dur

    Installation d'un deuxième disque dur    PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit.   PRÉCAUTION : Pour éviter tout choc électrique, toute coupure par les lames mobiles du ventilateur ou toute autre blessure, débranchez toujours  la prise secteur de votre ordinateur avant de retirer le capot. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de  mousse. AVIS : Si vous remplacez un disque dur contenant des données que vous souhaitez conserver, assurez-vous de faire une sauvegarde de vos fichiers avant de commencer cette procédure.   1. Consultez la documentation du disque dur pour vérifier s'il est configuré pour votre ordinateur.    Suivez les procédures décrites dans la section Avant de commencer.
  • Page 53: Caches Du Panneau Des Lecteurs

      Fixez le câble de données SATA retiré à l'étape 5 au premier disque dur.   9. Repérez un connecteur SATA inutilisé sur la carte système et reliez ce connecteur au deuxième disque dur à l'aide d'un câble de lecteur.  1 câble de données du  2 connecteur de données de disque dur sur  disque dur carte système (SATA0 ou SATA1) 3 câble d'alimentation       10. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le port ou le périphérique réseau, puis sur l'ordinateur.   11.
  • Page 54: Lecteur De Disquette

    panneau des lecteurs languette de retenue cache du panneau des lecteurs       3. Localisez le cache du panneau des lecteurs qui se trouve devant la baie que vous souhaitez utiliser.   4. Appuyez légèrement sur la languette de retenue du cache pour retirer celui-ci du panneau des lecteurs.   1 cache du panneau des lecteurs 2 cache du panneau de lecteur de optiques...
  • Page 55: Retrait D'un Lecteur De Disquette

    PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit.   PRÉCAUTION : Pour éviter tout choc électrique, toute coupure par les lames mobiles du ventilateur ou toute autre blessure, débranchez toujours  la prise secteur de votre ordinateur avant de retirer le capot. REMARQUE : Si vous ajoutez un lecteur de disquette, reportez-vous à la section Installation d'un lecteur de disquette.   Retrait d'un lecteur de disquette   Suivez les procédures décrites dans la section Avant de commencer.
  • Page 56   4. Si vous remplacez un lecteur de disquette, retirez les vis à épaulement du lecteur existant et fixez-les sur le lecteur de remplacement.   5. Si vous installez un nouveau lecteur de disquette :  a.  Retirez le cache du panneau de votre nouveau lecteur (reportez-vous à la section Caches du panneau des lecteurs). b.  Retirez les vis à épaulement de l'intérieur du cache du panneau du lecteur.  c.  Fixez les vis sur le nouveau lecteur.   6. Alignez les vis à épaulement, situées sur le lecteur de disquette, sur les emplacements de vis et faites glisser avec précaution le lecteur dans la baie  jusqu'à ce que vous entendiez un clic.   ...
  • Page 57: Retrait D'un Lecteur Optique

    (reportez-vous à la section Remise en place du capot de l'ordinateur). AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le périphérique réseau, puis sur l'ordinateur.   12. Connectez votre ordinateur et les périphériques à leur source d'alimentation électrique, puis allumez-les.   13. Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système) et sélectionnez  l'option Diskette Drive (Lecteur de disquette) appropriée.    Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics).   Lecteur optique   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit.   PRÉCAUTION : Pour éviter tout choc électrique, toute coupure par les lames mobiles du ventilateur ou toute autre blessure, débranchez toujours  la prise secteur de votre ordinateur avant de retirer le capot.
  • Page 58: Installation D'un Lecteur Optique

    6. Si vous remplacez le lecteur optique, reportez-vous à la section Installation d'un lecteur optique.   7. Remettez la coque en place (reportez-vous à la section Remise en place de la coque).   8. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le port ou le périphérique réseau, puis sur l'ordinateur.
  • Page 59: Remplacement De La Pile

    11. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le périphérique réseau, puis sur l'ordinateur.   12. Connectez votre ordinateur et les périphériques à leur source d'alimentation électrique, puis allumez-les. Consultez la documentation fournie avec le lecteur pour connaître les instructions d'installation d'un logiciel requis pour le fonctionnement de ce lecteur.   13. Ouvrez le programme de configuration du système (reportez-vous à la section Programme de configuration du système) et sélectionnez l'option Drive (Lecteur) appropriée.    Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics).  Pile   Remplacement de la pile   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique  avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du  châssis de l'ordinateur.
  • Page 60: Remplacement Du Bloc D'alimentation

    1. Enregistrez tous les écrans du programme de configuration du système (reportez-vous à la section Programme de configuration du système) de façon à  pouvoir restaurer les bons paramètres à l'étape 9.   Suivez les procédures décrites dans la section Avant de commencer.   3. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur).   4. Repérez le support de pile (reportez-vous à la section Composants de la carte système).   5. Appuyez avec précaution sur le bouton d'éjection de la pile pour l'éjecter.    6. Insérez la nouvelle pile dans le support avec le côté « + » tourné vers le haut, puis enclenchez-la en position.     1 pile du système 2 côté positif du connecteur de pile 3 languette du support de pile 4 support de pile  ...
  • Page 61   9. Rebranchez les câbles d'alimentation en CC aux lecteurs et à la carte système.    10. Fixez le câble du disque dur, le câble de données du lecteur de CD ou de DVD et le câble ruban du panneau avant au clip de fixation situé sur le côté du  bloc d'alimentation. REMARQUE : Vérifiez deux fois que tous les câbles sont bien branchés et fixés.    11. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le périphérique réseau, puis sur l'ordinateur.   12. Vérifiez que la tension du bloc d'alimentation sélectionnée est appropriée (115 V ou 230 V) à l'aide du sélecteur de tension situé sur la partie arrière du  châssis.    13. Connectez votre ordinateur et les périphériques à une source d'alimentation électrique, puis allumez-les.   Vérifiez que l'ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics).
  • Page 62: Haut-Parleurs

     Haut-parleurs   Installation d'un haut-parleur   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique  avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du  châssis de l'ordinateur.   Suivez les procédures décrites dans la section Avant de commencer.   2. Retirez le capot de votre ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur).   3. Insérez le haut-parleur dans le châssis de l'ordinateur.      4. Branchez les câbles sur la carte système.   ...
  • Page 63: Processeur

      5. Replacez le capot de l'ordinateur.   6. Mettez l'ordinateur sous tension.  Processeur   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique  avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du  châssis de l'ordinateur.   Retrait du processeur et du dissipateur de chaleur   Suivez les procédures décrites dans la section Avant de commencer.   2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur).
  • Page 64: Installation Du Processeur Et Du Dissipateur De Chaleur

      1 assemblage du dissipateur de 2 logements de vis imperdables chaleur AVIS : À moins qu'un nouveau dissipateur de chaleur ne soit requis par le nouveau processeur, réutilisez l'assemblage du dissipateur de chaleur initial  lorsque vous remplacez le processeur.   7. Tirez le levier de dégagement droit vers le haut jusqu'à ce que le processeur soit dégagé.      loquet de fermeture central cache du processeur processeur support levier de dégagement     AVIS : Veillez à ne pas courber les broches lorsque vous retirez le processeur. Si vous courbez les broches, le processeur risque d'être définitivement  endommagé.
  • Page 65   Suivez les procédures décrites dans la section Avant de commencer. AVIS : Veillez à ne pas courber les broches lorsque vous retirez le processeur de son emballage. Si vous courbez les broches, le processeur risque  d'être définitivement endommagé.   2. Retirez le processeur de son emballage en veillant à ne pas courber ses broches.    3. Si le levier de dégagement du support n'est pas complètement ouvert, ouvrez-le. AVIS : Le processeur doit être correctement installé dans son support afin d'éviter de l'endommager de façon définitive ainsi que l'ordinateur lorsque  vous allumerez ce dernier.   4. Alignez l'angle de la broche 1 du processeur et du support.     1 cache du processeur 2 languette 3 processeur 4 support du processeur...
  • Page 66: Retrait Du Panneau D'e/S

    11. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le périphérique réseau, puis sur l'ordinateur.   12. Connectez votre ordinateur et les périphériques à une source d'alimentation électrique, puis allumez-les.   Vérifiez que l'ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics).  Panneau d'E/S   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit.   PRÉCAUTION : Pour éviter tout choc électrique, toute coupure par les lames mobiles du ventilateur ou toute autre blessure, débranchez toujours  la prise secteur de votre ordinateur avant d'ouvrir le capot.
  • Page 67: Installation Du Panneau D'e/S

      5. Remettez la coque en place (reportez-vous à la section Remise en place de la coque).   6. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le périphérique réseau, puis sur l'ordinateur.   7. Connectez votre ordinateur et les périphériques à une source d'alimentation électrique, puis allumez-les.   Vérifiez que l'ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics).  Carte système   ...
  • Page 68: Retrait De La Carte Système

    Retrait de la carte système   PRÉCAUTION : Pour éviter tout choc électrique, toute coupure par les lames mobiles du ventilateur ou toute autre blessure, débranchez toujours  la prise secteur de votre ordinateur avant d'ouvrir le capot.   PRÉCAUTION : L'assemblage du dissipateur de chaleur, le bloc d'alimentation et d'autres composants peuvent énormément chauffer au cours  d'une utilisation normale. Laissez-les refroidir avant de les manipuler. AVIS : Avant de toucher quoi que ce soit à l'intérieur de l'ordinateur, raccordez-vous à la masse en touchant une surface métallique non peinte, par  exemple la partie métallique à l'arrière de l'ordinateur. Pendant votre intervention, touchez périodiquement une surface métallique non peinte de  l'ordinateur pour dissiper toute électricité statique qui pourrait endommager les composants internes.   Suivez les procédures décrites dans la section Avant de commencer.   2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur).
  • Page 69: Remise En Place Du Capot De L'ordinateur

    7. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le périphérique réseau, puis sur l'ordinateur.   8. Connectez votre ordinateur et les périphériques à une source d'alimentation électrique, puis allumez-les.   Vérifiez que l'ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics).  Remise en place du capot de l'ordinateur   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit.   1. Vérifiez que tous les câbles sont connectés et pliez-les de sorte qu'ils ne gênent pas. ...
  • Page 70: Caractéristiques De L'ordinateur Mini-Tour

    Retour à la page Contenu Guide d'utilisation du Dell™ OptiPlex™ 330    Caractéristiques de l'ordinateur mini-tour  Caractéristiques de l'ordinateur mini-tour REMARQUE : Les offres peuvent varier selon les régions. Pour plus d'informations sur la configuration de votre ordinateur, cliquez sur Démarrer® Aide et support et sélectionnez l'option qui permet d'afficher des informations sur votre ordinateur.     Processeur  Type de processeur Intel® Core™ 2 Duo Intel® Pentium® Dual Core Intel® Celeron®  Mémoire cache interne Jusqu'à 6 Mo Fréquence du bus frontal 800 MHz et 1066 MHz     Informations système  Jeu de puces Jeu de puces Intel® G31 Express avec ICH7R Largeur du bus de données...
  • Page 71 Série Connecteur à 9 broches ; compatible 16550C Parallèle Connecteur à 25 broches (bidirectionnel) Vidéo Connecteur VGA à 15 broches Carte réseau Connecteur RJ45 Connecteur PS/2 en option avec adaptateur de Deux connecteurs mini-DIN à 6 broches port série secondaire Deux connecteurs de panneau avant et six connecteurs de panneau arrière conformes à la  norme USB 2.0 Audio Deux connecteurs pour la ligne d'entrée/le  microphone et la ligne de sortie ; deux connecteurs  en face avant pour le casque et le microphone Connecteurs sur la carte système : SATA Quatre connecteurs à 7 broches...
  • Page 72 PCI Express x16 : vitesse bidirectionnelle de 8 Go/s SATA : 1,5 Gb/s et 3,0 Gb/s USB : 480 Mb/s Cartes : Cartes pleine hauteur prises en charge PCI :   Connecteurs Deux Taille du connecteur Deux connecteurs à 120 broches Largeur des données du connecteur 32 bits (maximale) PCI Express :   Connecteurs Un x16 Alimentation 25 W (x16) maximum Taille du connecteur 164 broches (x16) Largeur des données du connecteur (maximale) 16 voies PCI Express (x16)  ...
  • Page 73 Fonctionnement 10 ° à 35 °C (50 ° à 95 °F) Stockage –40 ° à 65 °C (–40 ° à 149 °F) Humidité relative 20 % à 80 % (sans condensation) Vibrations maximales : Fonctionnement De 5 à 350 Hz à 0,0002 G2/Hz Stockage De 5 à 500 Hz entre 0,001 et 0,01 G2/Hz Chocs maximaux : Fonctionnement 40 G +/- 5 % avec une durée d'impulsion de 2 ms +/- 10 % (équivalent à 51 cm/s [20 po/s]) Stockage 105 G +/- 5 % avec une durée d'impulsion de 2 ms  +/- 10 % (équivalent à 127 cm/s [50 po/s]) Altitude : Fonctionnement –15,2 à 3048 m (–50 à 10 000 pieds) Stockage –15,2 à 10 668 m (–50 à 35 000 pieds) Retour à la page Contenu  ...
  • Page 74: À Propos Des Configurations Raid

    Retour à la page Contenu Guide d'utilisation du Dell™ OptiPlex™ 330    À propos des configurations RAID  À propos des configurations RAID  Cette section fournit une présentation générale de la configuration RAID que vous pouvez avoir sélectionnée lors de l'achat de votre ordinateur. Il existe  plusieurs types de configuration RAID, chacune étant réservée à une utilisation spécifique. Dell a équipé votre ordinateur du niveau de RAID 1. Cette  configuration est recommandée aux utilisateurs souhaitant bénéficier d'un haut niveau d'intégrité des données. Le contrôleur RAID Intel de votre ordinateur ne peut créer une configuration RAID qu'avec deux lecteurs physiques. Les lecteurs doivent avoir la même taille  afin d'assurer que le lecteur de plus grande taille ne contienne pas d'espace non attribué (et donc inutilisable). REMARQUE : Si vous avez acheté votre ordinateur Dell avec une configuration RAID, votre ordinateur a été configuré avec deux disques dur de même  taille.   Vérification du bon fonctionnement du RAID Votre ordinateur affiche des informations relatives à votre configuration RAID au démarrage, avant de charger le système d'exploitation. Si le RAID n'est pas  configuré, le message none defined (aucun défini) s'affiche sous RAID Volumes (Volumes RAID), avec la liste des lecteurs physiques installés sur votre  système. Si un volume RAID est identifié, vous pouvez alors contrôler la valeur du champ Status (État) pour connaître l'état actuel de votre configuration RAID.  Le champ Status (État) contient des informations sur les modes suivants :  Normal — Votre configuration RAID fonctionne correctement.  Degraded (Dégradé) — L'un de vos disques durs est défectueux. L'ordinateur est toujours amorçable mais le RAID ne fonctionne pas et les données ne  sont pas copiées sur l'autre lecteur.  Rebuild (Reconstruction) — En mode dégradé, l'ordinateur a détecté le remplacement ou la connexion d'un disque dur secondaire et restaure  automatiquement la configuration RAID au prochain chargement du système d'exploitation.    Configuration RAID niveau 1 Un RAID de niveau 1 utilise une technique de stockage avec redondance des données appelée « mise en miroir » et visant à améliorer l'intégrité des données. ...
  • Page 75: Activation Du Mode Raid Sur Votre Ordinateur

    durs REMARQUE : La procédure ci-dessous ne permet pas de restaurer toutes les données perdues en cas de panne des disques durs. Elle ne peut être  réalisée qu'une fois le remplacement des disques durs défectueux effectué (reportez-vous à la section Lecteurs appropriée). Bien que des disques durs de n'importe quelle taille puissent être utilisés pour créer une configuration RAID à l'aide de l'utilitaire Intel RAID Option ROM, il est  préférable que les lecteurs soient de taille égale. En configuration RAID de niveau 1, la taille de la configuration correspondra à la taille du plus petit des deux  disques utilisés.   1. Activez le mode RAID sur votre ordinateur (reportez-vous à la section Activation du mode RAID sur votre ordinateur).   2. Appuyez sur <Ctrl><i> lorsque vous êtes invité à accéder à l'utilitaire Intel RAID Option ROM.    3. Utilisez les touches flèche haut et flèche bas pour mettre en surbrillance Create RAID Volume (Créer un volume RAID) et appuyez sur <Entrée>.    4. Entrez un nom de volume RAID ou conservez la valeur par défaut, puis appuyez sur <Entrée>.    5. Sélectionnez RAID1 (Mirror) (RAID1 (Miroir)) et appuyez sur <Entrée>.    6.
  • Page 76 Retour à la page Contenu  ...
  • Page 77: Vues De L'ordinateur De Bureau

      AVIS : Pour éviter de perdre des données, n'utilisez pas le bouton  d'alimentation pour éteindre l'ordinateur. Procédez plutôt à un arrêt  du système d'exploitation. badge Dell Vous pouvez faire pivoter ce badge pour l'aligner sur l'orientation de votre ordinateur. Pour le faire pivoter, placez vos doigts sur le pourtour du badge, appuyez fermement dessus, puis tournez-le. Vous pouvez également le faire pivoter à l'aide de l'encoche située  vers le bas du badge.
  • Page 78 Le lecteur de disquette est en option. disquette 10 lecteur optique Utilisez le lecteur optique pour lire un CD ou un DVD. 11 numéro de  Utilisez le numéro de service pour identifier votre ordinateur lorsque  service vous accédez au site Web de support de Dell ou que vous contactez  le support.  Vue arrière      1 logements de Permettent d'accéder aux connecteurs de toutes les cartes PCI et PCI  carte Express installées.
  • Page 79 amples informations, reportez-vous à la section Options du programme de configuration du système. 2 voyant d'intégrité   Vert — Une bonne connexion est établie entre le réseau  de la liaison 10 Mb/s et l'ordinateur.  Orange — Une bonne connexion est établie entre le réseau  100 Mb/s et l'ordinateur.  Jaune — Une bonne connexion est établie entre un réseau à  1 Gb/s (ou 1 000 Mb/s) et l'ordinateur.  Éteint — L'ordinateur ne détecte pas de connexion physique  au réseau. 3 connecteur de Pour connecter l'ordinateur à un périphérique réseau ou large  carte réseau bande, branchez l'une des extrémités d'un câble réseau à une prise  réseau, un périphérique réseau ou un périphérique large bande.  Branchez l'autre extrémité du câble de réseau au connecteur de  carte réseau situé sur le panneau arrière de votre ordinateur. Un clic  indique que le câble de réseau a été correctement installé.   REMARQUE : Ne branchez pas un câble téléphonique au connecteur  réseau. Sur les ordinateurs disposant d'une carte d'adaptateur réseau, ...
  • Page 80: L'ordinateur De Bureau

    Pour une liste complète des abréviations et des sigles, reportez-vous à la section Glossaire. ® ® Si vous avez acheté un ordinateur Dell™ Série n, les références du présent document concernant les systèmes d'application Microsoft Windows ne sont pas applicables. Les informations de ce document sont sujettes à modifications sans préavis. © 2007 Dell Inc. Tous droits réservés. La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL, OptiPlex, Inspiron, TravelLite, Dell OpenManage et Strike Zone sont des marques de Dell Inc. ; Intel, Pentium, SpeedStep et Celeron sont des marques déposées d'Intel Corporation ; Microsoft, Windows Vista et Windows sont des marques ou des marques déposées de Microsoft Corporation ; Computrace et Absolute sont des marques déposées d'Absolute Software Corporation ; Bluetooth est une marque détenue par Bluetooth SIG, Inc. et est utilisée par Dell Inc. sous licence. ENERGY STAR est une marque déposée de l'agence américaine de protection de l'environnement (U.S. Environmental Protection Agency). En tant que partenaire du programme ENERGY  STAR, Dell a fait en sorte que ce produit réponde aux normes de ce programme en matière de consommation énergétique. D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire référence aux entités se réclamant de ces marques et de ces noms ou à leurs produits.  Dell Inc. rejette tout intérêt propriétaire dans les marques et les noms commerciaux autres que les siens. Septembre 2007       Réf. RW281        Rév. A00...
  • Page 81: Pièces De L'ordinateur De Bureau

    Retour à la page de l'ordinateur de bureau Retour à la page Contenu   Pièces de l'ordinateur de bureau  Guide d'utilisation du Dell™ OptiPlex™ 330    Retrait du capot de l'ordinateur   Vue intérieure de votre ordinateur   Composants de la carte système   Affectation des broches du connecteur CC du bloc d'alimentation   Mémoire   Cartes   Lecteurs   Pile   Bloc d'alimentation   Haut-parleurs   Processeur   Panneau d'E/S   Carte système   Remise en place du capot de l'ordinateur  Retrait du capot de l'ordinateur  ...
  • Page 82: Vue Intérieure De Votre Ordinateur

      1 emplacement pour câble de sécurité 2 loquet de fermeture du capot 3 anneau pour cadenas       4. Faites-le pivoter le capot de l'ordinateur vers le haut en utilisant les languettes des charnières comme leviers.    5. Retirez le capot des languettes de charnière et mettez-le de côté sur une surface douce non abrasive.   Vue intérieure de votre ordinateur    PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit.   PRÉCAUTION : Pour éviter tout choc électrique, toute coupure par les lames mobiles du ventilateur ou toute autre blessure, débranchez toujours  la prise secteur de votre ordinateur avant de retirer le capot de l'ordinateur. AVIS : Lorsque vous ouvrez le capot de l'ordinateur, prenez soin de ne pas déconnecter de câbles de la carte système accidentellement.
  • Page 83   connecteur de haut-parleur connecteur du processeur (UC) interne (INT_SPKR) connecteur d'alimentation du connecteurs de module de processeur (12VPOWER) mémoire (DIMM_1, DIMM_2) connecteurs de disque SATA connecteur du panneau avant (SATA0, SATA1) (FRONTPANEL) connecteur d'alimentation connecteurs de disque SATA (POWER) (SATA2, SATA3) cavalier de réinitialisation RTC ...
  • Page 84   Broche P1 du connecteur d'alimentation en CC             Numéro de broche Nom du signal Couleur de câble Taille de câble 3,3 V Orange 20 AWG 3,3 V Orange 20 AWG Noir 20 AWG Rouge 20 AWG Noir 20 AWG Rouge 20 AWG Noir 20 AWG...
  • Page 85: Broche P4 Du Connecteur D'alimentation En Cc

              Numéro de broche Nom du signal Câble 18 AWG Noir Noir +12 VACC Jaune +12 VACC Jaune   Broche P4 du connecteur d'alimentation en CC           Numéro de broche Nom du signal Câble 22 AWG +5 VACC Rouge Noir Noir +12 VACC Jaune...
  • Page 86   Consignes d'installation  Si une seule DIMM est installée, vous devez l'installer dans le connecteur DIMM_1.  Pour de meilleures performances, les modules de mémoire doivent être installés par paires de même taille, même vitesse et même technologie. Si les modules de mémoire DDR2 ne sont pas installés par paires de capacité égale, l'ordinateur fonctionnera mais ses performances seront légèrement  réduites (reportez-vous à l'étiquette située sur le module pour connaître la capacité du module). Par exemple, si vous installez une paire de modules de  capacité différente (DDR2 667 MHz et DDR2 800 MHz), elle tournera à la vitesse du module le plus lent.   Installation de la mémoire   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique  avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du  châssis de l'ordinateur.   Suivez les procédures décrites dans la section Avant de commencer.   2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur). AVIS : Pour pouvoir retirer la mémoire, il se peut que vous deviez d'abord retirer le lecteur optique. Reportez-vous à la section Lecteur optique.
  • Page 87: Installation D'une Carte Pci Et Pci Express X16S

    6. Replacez le capot de l'ordinateur.  Cartes   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique  avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du  châssis de l'ordinateur. Votre ordinateur Dell™ contient les logements suivants pour cartes PCI et PCI Express :  Un logement pour carte PCI Express x16 (SLOT1)  Deux logements pour carte PCI (SLOT2, SLOT3) Pour connaître l'emplacement des logements de carte, reportez-vous à la section Composants de la carte système.   Cartes PCI et PCI Express Votre ordinateur prend en charge deux cartes PCI et une carte PCI Express x16. AVIS : Les cartes graphiques PCI Express qui utilisent plus de 75 W requièrent un ventilateur de refroidissement supplémentaire. Sinon, elles peuvent ...
  • Page 88 Suivez les procédures décrites dans la section Avant de commencer.   2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur).   3. Faites pivoter la languette de retenue située sur le loquet de retenue de la carte jusqu'à la position ouverte.    4. Si vous installez une nouvelle carte, retirez la plaque de recouvrement pour libérer un connecteur de carte.    5. Si vous remplacez une carte encore installée dans l'ordinateur, retirez-la. Si nécessaire, déconnectez tout câble relié à la carte.    6. Préparez la carte à installer.      languette de retenue carte broches de bord de carte connecteur de carte REMARQUE : Reportez-vous à la documentation fournie avec la carte pour obtenir des informations sur la configuration de la carte, la création de ...
  • Page 89   9. Placez la carte dans le connecteur, puis appuyez dessus fermement. Assurez-vous que la carte est bien engagée.      1 carte PCI Express x16 2 languette de fixation de la carte PCI Express x16 3 logement de carte PCI     Express x16   10.
  • Page 90   languette de retenue loquet de retenue de carte carte broches de bord de carte connecteur de carte       5. Si vous retirez définitivement la carte, installez une plaque de recouvrement dans l'ouverture de connecteur de carte vide.  REMARQUE : L'installation de plaques de recouvrement sur les ouvertures de connecteur de carte vides est nécessaire pour maintenir  l'homologation de l'ordinateur par la FCC. Ces plaques protègent également votre ordinateur de la poussière et autres particules.   6. Enclenchez le loquet de retenue de la carte en position. AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le périphérique réseau, puis sur l'ordinateur.
  • Page 91 lecteur optique disque dur lecteur de disquette       Branchements recommandés pour les câbles de lecteur  Connectez le disque dur ATA série au connecteur « SATA0 » de la carte système.  Connectez le lecteur de CD ou de DVD ATA série au connecteur « SATA1 ».   Connexion des câbles de lecteur Lorsque vous installez un lecteur, vous connectez deux câbles, un câble d'alimentation en CC et un câble de données, à l'arrière du lecteur.   câble d'alimentation connecteur d'entrée d'alimentation   Connecteurs de l'interface du lecteur Les connecteurs pour câbles de lecteur sont munis d'un détrompeur pour assurer une bonne insertion. Alignez correctement le détrompeur des connecteurs  de câbles sur le câble et le lecteur avant d'effectuer le branchement.    câble d'interface connecteur d'interface   Connexion et déconnexion de câbles de lecteur...
  • Page 92 Lorsque vous connectez et déconnectez un câble de données série ATA, déconnectez-le en utilisant la languette de retrait. Les connecteurs d'interface série ATA sont munis d'un détrompeur pour assurer une bonne insertion, c'est-à-dire qu'une encoche ou une broche manquante sur l'un des connecteurs correspond à une languette ou à un trou rempli sur l'autre. Lorsque vous connectez et déconnectez un câble de données SATA, tenez le câble par le connecteur noir de chaque côté.   Disques durs   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit.   PRÉCAUTION : Pour éviter tout choc électrique, toute coupure par les lames mobiles du ventilateur ou toute autre blessure, débranchez toujours  la prise secteur de votre ordinateur avant de retirer le capot. AVIS : Pour éviter d'endommager le lecteur, ne le placez pas sur une surface dure. Mettez-le plutôt sur une surface qui le protégera, comme un tapis de ...
  • Page 93 clips de fixation (2) disque dur   10. Rebranchez l'ordinateur et ses périphériques à leurs prises électriques, puis allumez-les.   Installation d'un disque dur   Suivez les procédures décrites dans la section Avant de commencer.   2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur).   3. Consultez la documentation du disque dur pour vérifier s'il est configuré pour votre ordinateur.    4. Si l'unité de disque dur de remplacement n'est pas équipée d'un support de disque dur en plastique, retirez le support du lecteur existant en le  désenclenchant du lecteur à l'aide des deux languettes de retenue.      1 disque dur 2 languettes de retenue (2) 3 support en plastique du disque dur  ...
  • Page 94 AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le port ou le périphérique réseau, puis sur l'ordinateur.   12. Connectez votre ordinateur et les périphériques à leur source d'alimentation électrique, puis allumez-les.   13. Partitionnez et formatez logiquement votre lecteur avant de passer à l'étape suivante.    14. Vérifiez dans le programme de configuration du système que les modifications concernant la configuration du lecteur ont été prises en compte (reportez- vous à la section Ouverture du programme de configuration du système).   Testez le disque dur en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics).   16. Installez votre système d'exploitation sur le disque dur. Pour obtenir des instructions, consultez la documentation fournie avec le système d'exploitation.    Lecteur de disquette   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit.   PRÉCAUTION : Pour éviter tout choc électrique, toute coupure par les lames mobiles du ventilateur ou toute autre blessure, débranchez toujours  la prise secteur de votre ordinateur avant de retirer le capot.
  • Page 95 loquet de retenue du lecteur (bleu) lecteur de disquette REMARQUE : Les étapes suivantes ne nécessitant pas le retrait complet du lecteur de CD/DVD, il n'est pas nécessaire de débrancher les câbles le  reliant.   3. Retirez le lecteur optique et mettez-le de côté (reportez-vous à la section Lecteur optique). AVIS : Ne retirez pas le lecteur de l'ordinateur en tirant sur les câbles. Vous pourriez endommager les câbles et les connecteurs de câble.   4. Tirez vers le haut le loquet de fermeture du lecteur et faites glisser le lecteur de disquette vers l'arrière de l'ordinateur. Puis, soulevez le lecteur pour le  retirer de l'ordinateur.   5. Si vous ne procédez pas au remplacement du lecteur, réinstallez le cache du panneau du lecteur.    6. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur).
  • Page 96 AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le périphérique réseau, puis sur l'ordinateur.   12. Connectez votre ordinateur et les périphériques à leur source d'alimentation électrique, puis allumez-les. Consultez la documentation fournie avec le lecteur pour connaître les instructions d'installation d'un logiciel requis pour le fonctionnement de ce lecteur.   13. Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système) et sélectionnez  l'option Diskette Drive (Lecteur de disquette) appropriée.    Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics).   Lecteur optique   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit.   PRÉCAUTION : Pour éviter tout choc électrique, toute coupure par les lames mobiles du ventilateur ou toute autre blessure, débranchez toujours  la prise secteur de votre ordinateur avant de retirer le capot.
  • Page 97   5. Débranchez le câble d'alimentation et le câble de données du lecteur optique de l'arrière du lecteur.    6. Si vous remplacez le lecteur optique, reportez-vous à la section Lecteur optique.   7. Si vous ne procédez pas au remplacement du lecteur, remettez le cache du panneau du lecteur en place.    8. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le port ou le périphérique réseau, puis sur l'ordinateur. loquet de fermeture du lecteur lecteur optique  ...
  • Page 98: Remise En Place Du Cache Du Panneau Du Lecteur

      9. Connectez votre ordinateur et les périphériques à leur source d'alimentation électrique, puis allumez-les. Consultez la documentation fournie avec le lecteur pour connaître les instructions d'installation d'un logiciel requis pour le fonctionnement de ce lecteur.   10. Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système) et sélectionnez  l'option Drive (Lecteur) appropriée.    Vérifiez que votre ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics).   Remise en place du cache du panneau du lecteur   1. Alignez le panneau optique. Insérez-le dans les bords du logement vide du lecteur optique.   2. Enfoncez le panneau. Le cache du panneau optique se verrouille en position.
  • Page 99 PRÉCAUTION : Une pile neuve peut exploser si elle est mal installée. Remplacez la pile uniquement par une pile de type identique ou équivalent à  celui recommandé par le fabricant. Mettez les piles usagées au rebut selon les instructions du fabricant.  Pour remplacer la pile :   1. Enregistrez tous les écrans du programme de configuration du système (reportez-vous à la section Programme de configuration du système) de façon à  pouvoir restaurer les bons paramètres à l'étape 9.   Suivez les procédures décrites dans la section Avant de commencer.   3. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur).   4. Repérez le support de pile (reportez-vous à la section Composants de la carte système).   5. Appuyez avec précaution sur le bouton d'éjection de la pile pour l'éjecter.    6. Insérez la nouvelle pile dans le support avec le côté « + » tourné vers le haut, puis enclenchez-la en position.     bouton d'éjection de la pile pile (côté positif)   7. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur).
  • Page 100   12. Rebranchez les câbles d'alimentation en CC aux lecteurs et à la carte système.    13. Fixez le câble du disque dur, le câble de données du lecteur de CD ou de DVD et le câble ruban du panneau avant au clip de fixation situé sur le côté du  bloc d'alimentation. REMARQUE : Vérifiez deux fois que tous les câbles sont bien branchés et fixés.    14. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le périphérique réseau, puis sur l'ordinateur.   15. Vérifiez que la tension du bloc d'alimentation sélectionnée est appropriée (115 V ou 230 V) à l'aide du sélecteur de tension situé sur la partie arrière du  châssis.    16. Connectez votre ordinateur et les périphériques à une source d'alimentation électrique, puis allumez-les.   Vérifiez que l'ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics).
  • Page 101  Haut-parleurs   Installation d'un haut-parleur   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique  avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du  châssis de l'ordinateur.   Suivez les procédures décrites dans la section Avant de commencer.   2. Retirez le capot de votre ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur).   3. Insérez le haut-parleur dans le châssis de l'ordinateur.      4. Branchez les câbles sur la carte système.   ...
  • Page 102   5. Replacez le capot de l'ordinateur.   6. Mettez l'ordinateur sous tension.  Processeur   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. AVIS : Pour empêcher les composants de l'ordinateur de subir des dégâts dus à l'électricité statique, déchargez votre corps de son électricité statique  avant de manipuler les composants électroniques de l'ordinateur. Vous pouvez également faire ceci en touchant une surface métallique non peinte du  châssis de l'ordinateur.   Retrait du processeur et du dissipateur de chaleur   Suivez les procédures décrites dans la section Avant de commencer.   2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur).
  • Page 103: Installation Du Processeur

    1 assemblage du dissipateur de 2 emplacements des vis imperdables chaleur AVIS : À moins qu'un nouveau dissipateur de chaleur ne soit requis par le nouveau processeur, réutilisez l'assemblage du dissipateur de chaleur initial  lorsque vous remplacez le processeur.   6. Ouvrez le capot du processeur en faisant glisser le levier de dégagement depuis le dessous du loquet du capot central du support. Puis, remettez le  levier en place pour dégager le processeur.      loquet de fermeture central cache du processeur processeur support levier de dégagement     AVIS : Veillez à ne pas courber les broches lorsque vous retirez le processeur. Si vous courbez les broches, le processeur risque d'être définitivement  endommagé.
  • Page 104   1 cache du processeur 2 languette 3 processeur 4 support du processeur 5 loquet de fermeture 6 levier de dégagement central 7 encoche d'alignement 8 support et indicateur de la broche 1 du avant processeur 9 encoche d'alignement     arrière AVIS : Pour éviter tout dommage, assurez-vous que le processeur est correctement aligné sur le support et n'exercez pas une pression excessive ...
  • Page 105 13. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le périphérique réseau, puis sur l'ordinateur.   14. Connectez votre ordinateur et les périphériques à une source d'alimentation électrique, puis allumez-les.   Vérifiez que l'ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics).  Panneau d'E/S   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit.   PRÉCAUTION : Pour éviter tout choc électrique, toute coupure par les lames mobiles du ventilateur ou toute autre blessure, débranchez toujours  la prise secteur de votre ordinateur avant d'ouvrir le capot.
  • Page 106 7. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le périphérique réseau, puis sur l'ordinateur.   8. Connectez votre ordinateur et les périphériques à une source d'alimentation électrique, puis allumez-les.   Vérifiez que l'ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics).  Carte système    Retrait de la carte système   PRÉCAUTION : Pour éviter tout choc électrique, toute coupure par les lames mobiles du ventilateur ou toute autre blessure, débranchez toujours  la prise secteur de votre ordinateur avant d'ouvrir le capot.  ...
  • Page 107 Suivez les procédures décrites dans la section Avant de commencer.   2. Retirez le capot de l'ordinateur (reportez-vous à la section Retrait du capot de l'ordinateur).   3. Retirez toutes les cartes d'extension de la carte système (reportez-vous à la section Cartes).   4. Retirez le processeur et l'assemblage du dissipateur de chaleur (reportez- vous à la section Haut-parleurs).   5. Retirez les modules de mémoire (reportez-vous à la section Retrait de la mémoire) et notez leur emplacement dans les supports de mémoire afin de  pouvoir les réinstaller au même endroit après avoir remplacé la carte.    6. Débranchez tous les câbles de la carte système. Mémorisez la façon dont les câbles sont acheminés avant de les retirer, de manière à pouvoir les  remettre en place correctement après avoir installé la nouvelle carte système.    7.
  • Page 108 7. Remettez le capot de l'ordinateur en place (reportez-vous à la section Remise en place du capot de l'ordinateur). AVIS : Pour connecter un câble de réseau, branchez d'abord le câble sur le périphérique réseau, puis sur l'ordinateur.   8. Connectez votre ordinateur et les périphériques à une source d'alimentation électrique, puis allumez-les.   Vérifiez que l'ordinateur fonctionne correctement en exécutant Dell Diagnostics (reportez-vous à la section Dell Diagnostics).  Remise en place du capot de l'ordinateur   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité qui figurent dans le Guide d'information sur le produit.   1. Vérifiez que tous les câbles sont connectés et pliez-les de sorte qu'ils ne gênent pas. ...
  • Page 109: Caractéristiques De L'ordinateur De Bureau

    Retour à la page Contenu Guide d'utilisation du Dell™ OptiPlex™ 330    Caractéristiques de l'ordinateur de bureau  Caractéristiques de l'ordinateur de bureau  REMARQUE : Les offres peuvent varier selon les régions. Pour plus d'informations sur la configuration de votre ordinateur, cliquez sur Démarrer® Aide et support et sélectionnez l'option qui permet d'afficher des informations sur votre ordinateur.     Processeur  Type de processeur  Intel Core 2 Duo  Intel Pentium®   Intel Celeron® Mémoire cache interne Jusqu'à 6 Mo  Fréquence du bus externe 800 MHz et 1066 MHz     Informations système  Jeu de puces Jeu de puces Intel G31 avec ICH7R Largeur du bus de données...
  • Page 110 Série Connecteur à 9 broches ; compatible 16550C Parallèle Connecteur à 25 broches (bidirectionnel) Vidéo Connecteur VGA à 15 broches Carte réseau Connecteur RJ45 Connecteur PS/2 en option avec adaptateur de Deux connecteurs mini-DIN à 6 broches port série secondaire Deux connecteurs de panneau avant et six connecteurs de panneau arrière conformes à la  norme USB 2.0 Audio Deux connecteurs pour la ligne d'entrée/le  microphone et la ligne de sortie ; deux connecteurs  en face avant pour le casque et le microphone Connecteurs sur la carte système : SATA Quatre connecteurs à 7 broches...
  • Page 111 Bus d'extension  Type de bus PCI 2.3 PCI Express 1.0A SATA 1.0A et 2.0 USB 2.0 Vitesse du bus PCI : 133 Mo/s PCI Express x16 : vitesse bidirectionnelle de 8 Go/s SATA : 1,5 Gb/s et 3,0 Gb/s USB : 480 Mb/s Cartes La configuration standard ne prend en charge que les cartes demi-hauteur ; avec un panier à carte de  montage en option, l'ordinateur prend en charge les cartes demi-hauteur et pleine hauteur.
  • Page 112   Vidéo  Type  Intel G31 (intégré à la carte système)  Le logement PCI Express x16 peut prendre en charge une carte graphique PCI Express ou une carte graphique DVI (pour la prise en charge de deux moniteurs)     Audio  Type Audio ADI 1984 haute définition Conversion stéréo 24 bits analogique à numérique et 24 bits numérique  à analogique    ...
  • Page 113: Sécurisation De Votre Ordinateur

     Vous permet de restreindre l'accès au programme de configuration du système de la même façon qu'un mot de passe principal  Administrateur restreint l'accès à l'ordinateur  Peut être utilisé à la place d'un deuxième mot de passe principal  Permet d'éviter tout accès non autorisé aux données de votre disque dur ou du disque dur externe (si vous en utilisez un) Disque dur   Activation du logiciel de gestion de sécurité   1. Mettez votre ordinateur sous tension (ou redémarrez-le).   2. Lorsque le logo DELL™ s'affiche, appuyez immédiatement sur <F2>. Si vous attendez trop longtemps et que le logo Windows apparaît, attendez encore  jusqu'à ce que le bureau Windows s'affiche. Ensuite, arrêtez votre ordinateur et faites une nouvelle tentative.    3. Dans le menu déroulant, sélectionnez Wave EMBASSY Trust Suite et appuyez sur <Entrée> pour créer les icônes des composants logiciels sur le  bureau de l'ordinateur.   4. Appuyez sur <Échap> pour quitter le programme de configuration du système.    5. À l'invite, cliquez sur Enregistrer/Quitter.   Utilisation du logiciel de gestion de sécurité Pour des informations supplémentaires sur l'utilisation du logiciel et les différentes fonctions de sécurité, reportez-vous au Guide de mise en route du logiciel : ...
  • Page 114: En Cas De Perte Ou De Vol De Votre Ordinateur

    Si vous disposez de ce logiciel, vous devez contacter l'entreprise en charge du service de suivi pour signaler la disparition de votre ordinateur en cas de perte ou de vol de ce dernier.  En cas de perte ou de vol de votre ordinateur  Appelez les autorités compétentes pour signaler la perte ou le vol. Incluez le numéro de service dans votre description de l'ordinateur. Demandez à ce  qu'un numéro soit affecté à cette affaire et relevez ce numéro avec le nom, l'adresse et le numéro de téléphone du bureau de police. Si possible,  obtenez le nom de l'agent chargé de l'affaire. REMARQUE : Si vous savez où a eu lieu le vol ou la perte de l'ordinateur, contactez les autorités compétentes de la région. Si vous ne connaissez pas  cet endroit, appelez un bureau de police de votre lieu de résidence.  Si l'ordinateur appartient à une société, avertissez le bureau de sécurité de la société.  Contactez le service clientèle de Dell pour signaler l'ordinateur manquant. Fournissez le numéro de service de l'ordinateur, le numéro de dossier et le  nom, l'adresse et le numéro de téléphone du bureau de police auquel vous avez signalé le vol. Si possible, donnez le nom de l'agent chargé de l'affaire. Le représentant du service clientèle de Dell enregistrera votre rapport sous le numéro de service de l'ordinateur et enregistrera l'ordinateur comme manquant  ou volé. Si quelqu'un appelle Dell pour obtenir de l'assistance technique et donne votre numéro de service, l'ordinateur sera automatiquement identifié comme  le vôtre. Le représentant essaiera d'obtenir le numéro de téléphone et l'adresse de son correspondant. Dell contactera alors le bureau de police où vous avez  signalé la disparition de l'ordinateur. Retour à la page Contenu  ...
  • Page 115: Configuration De Votre Ordinateur

    Retour à la page Contenu   Configuration de votre ordinateur Guide d'utilisation du Dell™ OptiPlex™ 330    Installation de votre ordinateur dans une enceinte   Configuration d'un réseau domestique et d'entreprise   Connexion à Internet   Transfert d'informations vers un nouvel ordinateur   Configuration d'une imprimante   Branchement de deux moniteurs   Périphériques de protection contre les surtensions  Installation de votre ordinateur dans une enceinte L'installation de votre ordinateur dans une enceinte peut entraîner une moins bonne circulation de l'air et affecter les performances de votre ordinateur, lequel  peut éventuellement surchauffer. Suivez les consignes ci-dessous lorsque vous installez votre ordinateur dans une enceinte : AVIS : Les caractéristiques de température de fonctionnement indiquées dans ce guide correspondent à la température de fonctionnement ambiante ...
  • Page 116: Configuration D'un Réseau Domestique Et D'entreprise

     Configuration d'un réseau domestique et d'entreprise    Connexion à une carte réseau Pour connecter un câble de réseau : REMARQUE : Branchez le câble de réseau dans le connecteur de carte réseau du panneau arrière. Ne branchez pas le câble de réseau dans le  connecteur de modem du panneau arrière. Ne le branchez pas non plus dans une prise jack téléphonique murale.   1. Connectez le câble de réseau au connecteur de carte réseau à l'arrière de l'ordinateur.  Insérez le câble jusqu'à ce qu'il s'enclenche et tirez dessus doucement pour vous assurer qu'il est correctement fixé.   2. Branchez l'autre extrémité du câble de réseau sur un périphérique réseau.      Configuration réseau   Windows XP ® ® L'Assistant Configuration réseau du système d'exploitation Microsoft Windows XP vous guide au cours de la procédure de partage des fichiers, des  imprimantes ou d'une connexion Internet entre ordinateurs présents au sein d'un réseau familial ou d'une petite entreprise.   1. Cliquez sur le bouton Démarrer, pointez sur Tous les programmes® Accessoires® Communications, puis sur Assistant Configuration réseau.  ...
  • Page 117: Configuration De Votre Connexion Internet

    4. Terminez la liste de vérifications et les préparations requises.    5. Revenez à l'Assistant Configuration réseau et suivez les instructions qui s'affichent à l'écran.    Windows Vista ® Pour modifier la configuration réseau sous Microsoft Windows Vista™ :   1. Cliquez sur le bouton Démarrer de Windows Vista  , puis sur Réseau® Centre de réseau et de partage.   2. Cliquez sur Configurer une connexion ou un réseau.   3. Sélectionnez le type de connexion réseau que vous souhaitez créer et suivez les instructions qui s'affichent à l'écran.    4. Lorsque vous avez terminé, fermez la fenêtre Centre de réseau et de partage.   Connexion à Internet  REMARQUE : Les fournisseurs d'accès Internet (FAI) et leurs offres varient selon les pays. Pour vous connecter à Internet, vous devez disposer d'un modem ou d'une connexion réseau et d'un fournisseur d'accès Internet (FAI). Votre FAI vous  proposera une ou plusieurs des options de connexion Internet suivantes :  Connexions DSL qui offrent un accès à Internet haut débit par l'intermédiaire de votre ligne téléphonique ou votre service téléphonique cellulaire  existant. Avec une connexion DSL, vous pouvez accéder à Internet et utiliser votre téléphone sur la même ligne simultanément.  Connexions modem par câble qui offrent un accès à Internet haut débit par l'intermédiaire de la ligne TV câblée locale.  Connexions modem satellite qui offrent un accès à Internet haut débit via un système de télévision par satellite.  Connexions d'accès à distance qui offrent un accès à Internet par l'intermédiaire d'une ligne téléphonique. Ces connexions sont considérablement plus ...
  • Page 118: Transfert D'informations Vers Un Nouvel Ordinateur

    services Internet.  Si vous avez déjà reçu les informations de configuration de votre FAI, mais pas le CD de configuration, cliquez sur Configurer ma connexion manuellement.  Si vous disposez d'un CD, cliquez sur Utiliser le CD fourni par mon fournisseur de services Internet.   5. Cliquez sur Suivant. Si vous avez sélectionné Configurer ma connexion manuellement, passez à l'étape 6. Sinon, suivez les instructions qui s'affichent à l'écran pour  effectuer la configuration. REMARQUE : Si vous ne savez pas quel type de connexion sélectionner, contactez votre FAI.   6. Cliquez sur l'option appropriée sous Comment souhaitez-vous vous connecter à Internet ?, puis cliquez sur Suivant.  ...
  • Page 119: Exécution De L'assistant Transfert De Fichiers Et De Paramètres Avec Le Support Operating System

    Pour transférer des informations vers un nouvel ordinateur, vous devez lancer l'Assistant Transfert de fichiers et de paramètres. Pour ce faire, vous pouvez  utiliser le support Operating System en option ou créer un disque Assistant à l'aide de l'Assistant Transfert de fichiers et de paramètres.   Exécution de l'Assistant Transfert de fichiers et de paramètres avec le support Operating System  REMARQUE : Cette procédure nécessite le support Operating System. Toutefois, ce support est en option et n'est pas obligatoirement expédié avec tous  les ordinateurs. Pour préparer un nouvel ordinateur au transfert de fichiers :   1. Ouvrez l'Assistant Transfert de fichiers et de paramètres : cliquez sur Démarrer® Tous les programmes® Accessoires® Outils système® Assistant Transfert de fichiers et de paramètres.   2. Lorsque l'écran d'accueil de l'Assistant Transfert de fichiers et de paramètres s'affiche, cliquez sur Suivant.   3. Dans l'écran De quel ordinateur s'agit-il ?, cliquez sur Nouvel ordinateur® Suivant.  ...
  • Page 120: Configuration D'une Imprimante

    1. Dans l'écran Allez maintenant à votre ancien ordinateur du nouvel ordinateur, cliquez sur Suivant.   2. Dans l'écran Où sont les fichiers et les paramètres ?, sélectionnez la méthode de transfert de vos paramètres et fichiers, puis cliquez sur Suivant. Suivez les instructions qui s'affichent à l'écran.  L'Assistant lit les paramètres et fichiers recueillis, puis les applique à votre nouvel ordinateur. Une fois tous les paramètres et fichiers appliqués, l'écran Terminé s'affiche.   3. Cliquez sur Terminé et redémarrez le nouvel ordinateur.  REMARQUE : Pour plus d'informations sur cette procédure, rendez-vous sur le site Web support.dell.com pour accéder au document n° 154781 (What ® ® Are The Different Methods To Transfer Files From My Old Computer To My New Dell™ Computer Using the Microsoft Windows XP Operating System? [Quelles sont les différentes méthodes pour transférer des fichiers de mon ancien ordinateur vers mon nouvel ordinateur Dell™ sous le système  d'exploitation Microsoft® Windows® XP]). REMARQUE : Le document de la base de connaissances Dell™ n'est pas accessible dans certains pays.
  • Page 121: Câble De L'imprimante

    Consultez le Manuel du propriétaire de l'imprimante pour obtenir une assistance technique ou contactez le fabricant de l'imprimante.    Câble de l'imprimante L'imprimante se connecte à l'ordinateur avec un câble USB ou un câble parallèle. Il est possible que l'imprimante soit livrée sans câble. Par conséquent, si vous  achetez un câble séparément, assurez-vous qu'il est compatible avec votre imprimante et votre ordinateur. Si vous avez acheté un câble d'imprimante en  même temps que l'ordinateur, il est possible qu'il vous soit livré avec ce dernier.    Connexion d'une imprimante USB REMARQUE : Vous pouvez connecter des périphériques USB pendant que l'ordinateur est sous tension.   1. Effectuez la configuration du système d'exploitation, si vous ne l'avez pas déjà fait.    2. Raccordez le câble USB de l'imprimante aux connecteurs USB de l'ordinateur et de l'imprimante. Les connecteurs USB ne s'insèrent que dans un seul  sens.   1 connecteur USB de l'ordinateur 2 connecteur USB de l'imprimante 3 câble USB de l'imprimante       3. Allumez l'imprimante, puis l'ordinateur.  ...
  • Page 122: Branchement De Deux Moniteurs

      1 connecteur parallèle de l'ordinateur 2 connecteur de l'imprimante 3 clips (2) 4 encoches 5 câble de l'imprimante parallèle 6 vis (2)   4. Allumez l'imprimante, puis l'ordinateur. Si la fenêtre Assistant Ajout de matériel s'affiche, cliquez sur Annuler.   5. Installez le pilote de l'imprimante si nécessaire. Pour savoir comment procéder, consultez la documentation qui accompagne l'imprimante.   Branchement de deux moniteurs   PRÉCAUTION : Avant de commencer toute procédure de cette section, consultez et respectez les consignes de sécurité du Guide d'information sur le produit. Si vous avez acheté une carte graphique prenant en charge deux moniteurs, suivez les instructions suivantes pour connecter et activer vos moniteurs. Ces  instructions vous indiquent comment brancher deux moniteurs (chacun étant doté d'un connecteur VGA), un moniteur doté d'un connecteur VGA et un moniteur  doté d'un connecteur DVI ou un téléviseur. AVIS : Si vous branchez deux moniteurs dotés chacun d'un connecteur VGA, vous devez utiliser l'adaptateur DVI en option pour brancher le câble. Si ...
  • Page 123: Connexion D'un Moniteur Avec Un Connecteur Vga Et D'un Autre Moniteur Avec Un Connecteur Dvi

    adaptateur DVI en option connecteur DVI (blanc) connecteur sortie TV connecteur VGA (bleu)   Connexion d'un moniteur avec un connecteur VGA et d'un autre moniteur avec un connecteur DVI   1. Arrêtez votre système.    2. Connectez le connecteur VGA du moniteur sur le connecteur VGA (bleu) situé à l'arrière de l'ordinateur.    3. Connectez le connecteur DVI de l'autre moniteur au connecteur DVI (blanc) situé à l'arrière de l'ordinateur.    4. Redémarrez votre système.   ...
  • Page 124: Parasurtenseurs

     Alimentations sans interruption (onduleurs)   Parasurtenseurs Les parasurtenseurs et les multiprises équipés d'une protection contre la surtension réduisent les risques d'endommagement de votre ordinateur provoqués  par les pointes de tension pouvant survenir au cours d'un orage électrique ou suite à une coupure de courant. Certains fabricants offrent également une  garantie contre certains types de dégâts. Lisez attentivement la garantie du parasurtenseur que vous achetez. Un protecteur doté d'une valeur nominale en  joules plus élevée offre une meilleure protection. Comparez les valeurs nominales, en joules, afin de déterminer l'efficacité relative des différents dispositifs. AVIS : La plupart des parasurtenseurs ne protègent pas contre les fluctuations de tension ou les coupures de courant. Lorsqu'un orage est proche,  débranchez la ligne téléphonique de la prise murale et déconnectez votre ordinateur de la prise de courant. De nombreux parasurtenseurs sont équipés d'une prise téléphonique pour assurer la protection du modem. Consultez la documentation du parasurtenseur  pour obtenir des instructions sur la connexion du modem. AVIS : Certains parasurtenseurs n'offrent pas de protection pour les cartes réseau. Déconnectez le câble réseau de la prise réseau murale pendant les  orages.   Filtres de ligne AVIS : Les filtres de ligne n'offrent pas de protection contre les coupures de courant. Ils sont conçus pour maintenir la tension CA à un niveau relativement constant.
  • Page 125: Présentation Générale

    AVIS : Si vous n'êtes pas un expert en informatique, ne modifiez pas les paramètres de ce programme. Certaines modifications risquent de provoquer  un mauvais fonctionnement de votre ordinateur.  Ouverture du programme de configuration du système    1. Mettez votre ordinateur sous tension (ou redémarrez-le).   2. Lorsque le logo bleu DELL™ apparaît, appuyez immédiatement sur <F2>.  Si vous attendez trop longtemps et que le logo du système d'exploitation apparaît, attendez que le bureau Microsoft® Windows® s'affiche. Puis arrêtez  l'ordinateur (reportez-vous à la section Mise hors tension de votre ordinateur) et faites une autre tentative.  Écrans du programme de configuration du système  L'écran de configuration du système affiche les informations de configuration en cours ou modifiables. L'écran est divisé en trois zones contenant la liste des  options, le champ des options actives et les fonctions des touches.
  • Page 126   Système Comprennent le nom du système, la version du BIOS, le numéro de service, le code de service express, (le cas échéant) et  System Info le numéro d'inventaire. Aucun de ces champs ne peut être modifié. (Informations sur le système) Indiquent le type de processeur, la vitesse d'horloge, la vitesse du bus du processeur, la taille du cache L2 du processeur Processor Info et l'ID du processeur.
  • Page 127  L'option Off (Désactivé) désactive le port.   L'option AT configure le port pour le rendre compatible avec les systèmes AT.  (PS/2 par défaut)  L'option PS/2 configure le port pour le rendre compatible avec les systèmes PS/2.   L'option EPP configure le port pour le protocole bidirectionnel EPP.  L'option ECP configure le port pour le protocole bidirectionnel ECP.   REMARQUE : Si vous définissez le paramètre LPT Port Mode (Mode de port LPT) sur la valeur ECP, LPT Port DMA (Accès direct à la  mémoire du port LPT) apparaît dans le menu d'options.
  • Page 128 (Not Set [Non défini] par  défaut) Détermine l'interaction entre le mot de passe système et le mot de passe administrateur. Password Changes (Modifications de mot de passe)  La valeur Locked (Verrouillé) empêche un utilisateur ne disposant pas d'un mot de passe administrateur de pouvoir modifier le mot de passe système.  La valeur Unlocked (Déverrouillé) permet à un utilisateur possédant un mot de passe système valide de modifier le (Unlocked [Déverrouillé] par  mot de passe du système. défaut) Active ou désactive la technologie de protection mémoire Execute Disable. Execute Disable (On [Activé] par défaut) ®...
  • Page 129: Paramètres D'option

     Onboard SATA Hard Drive (Disque dur SATA intégré) — L'ordinateur tente de démarrer à partir du disque dur série ATA principal. Si aucun système  d'exploitation ne se trouve sur le disque dur, l'ordinateur génère un message d'erreur.  Onboard or USB Optical Drive (Lecteur optique intégré ou USB) — L'ordinateur essaie de démarrer à partir du lecteur de disquette. Si le lecteur ne  contient aucun disque ou si le disque ne contient aucun système d'exploitation, l'ordinateur génère un message d'erreur.  Onboard Network Controller (Contrôleur réseau intégré) — L'ordinateur tente de démarrer à partir du contrôleur réseau. Si aucun système  d'exploitation n'est présent, l'ordinateur génère un message d'erreur.   Modification de la séquence d'amorçage en cours  Vous pouvez utiliser cette fonction, par exemple, pour indiquer à l'ordinateur de démarrer à partir du lecteur optique, afin que vous puissiez exécuter Dell  Diagnostics qui se trouve sur le support Drivers and Utilities, mais de démarrer à partir du disque dur une fois les tests de diagnostic réalisés. Vous pouvez  aussi l'utiliser pour que l'ordinateur démarre à partir d'un périphérique USB (lecteur de disquette, clé de mémoire ou lecteur optique). REMARQUE : Si vous amorcez le système à partir d'un lecteur de disquette USB, vous devez d'abord choisir l'option USB pour le lecteur de disquette  dans le programme de configuration du système (reportez-vous à la section Programme de configuration du système).   1. Si vous démarrez à partir d'un périphérique USB, reliez-le à un connecteur USB. ...
  • Page 130: Modification De La Séquence D'amorçage Pour Les Prochains Amorçages Du Système

    Le menu Boot Device (Périphérique d'amorçage) s'affiche, répertoriant tous les périphériques d'amorçage disponibles. Un numéro est associé à chaque  périphérique.    4. Au bas du menu, entrez le numéro du périphérique à utiliser pour l'amorçage actuel uniquement.  Par exemple, pour démarrer sur une clé de mémoire USB, mettez l'option USB Device (Périphérique USB) en évidence et appuyez sur <Entrée>. REMARQUE : Pour démarrer sur un périphérique USB, celui-ci doit être amorçable. Pour vous assurer qu'il s'agit d'un périphérique amorçable,  consultez la documentation de ce périphérique.   Modification de la séquence d'amorçage pour les prochains amorçages du système    1. Ouvrez le programme de configuration du système (reportez-vous à la section Ouverture du programme de configuration du système).   2. Utilisez les touches fléchées du clavier pour sélectionner l'option de menu Boot Sequence (Séquence d'amorçage), puis appuyez sur <Entrée> pour  accéder au menu déroulant.  REMARQUE : Notez la séquence d'amorçage utilisée au cas où vous auriez besoin de la restaurer.   3. Appuyez sur les touches fléchées vers le bas et vers le haut pour vous déplacer dans la liste des périphériques.    4. Appuyez sur la barre d'espacement pour activer ou désactiver un périphérique. (Les périphériques activés ont une coche.)    5. Appuyez sur <Maj><Flèche haut> ou <Maj><Flèche bas> pour déplacer le périphérique sélectionné vers le haut ou le bas de la liste.  Retour à la page Contenu  ...
  • Page 131: Réinstallation Du Logiciel

    2. Cliquez sur Propriétés® Gestionnaire de périphériques. REMARQUE : La fenêtre Contrôle de compte d'utilisateur s'affiche. Si vous êtes un administrateur de l'ordinateur, cliquez sur Continuer ; sinon,  contactez votre administrateur pour poursuivre. Faites défiler la liste pour rechercher des périphériques comportant un point d'exclamation (un cercle jaune et un [!]) sur l'icône du périphérique. Lorsqu'un point d'exclamation se trouve à côté du nom du périphérique, vous devez réinstaller le pilote ou en installer un nouveau.   Réinstallation des pilotes et des utilitaires AVIS : Le site Web de support technique de Dell, support.dell.com, et le support Drivers and Utilities fournissent des pilotes compatibles avec les ordinateurs Dell™. Si vous installez des pilotes que vous avez obtenus par d'autres moyens, votre ordinateur risque de ne pas fonctionner  correctement.  ...
  • Page 132: Utilisation De La Fonction Restauration Des Pilotes De Périphériques De Windows

      Utilisation de la fonction Restauration des pilotes de périphériques de Windows  Si un problème survient sur votre ordinateur après l'installation ou la mise à jour du pilote, utilisez la fonction Restauration des pilotes de périphériques de  Windows pour remplacer le pilote par la version précédemment installée. Windows XP :   1. Cliquez sur Démarrer® Poste de travail® Propriétés® Matériel® Gestionnaire de périphériques.   2. Cliquez avec le bouton droit sur le périphérique pour lequel le nouveau pilote a été installé et cliquez sur Propriétés.   3. Cliquez sur l'onglet Pilotes® Restauration des pilotes. Windows Vista :   1. Cliquez sur le bouton Démarrer de Windows Vista  , puis cliquez avec le bouton droit de la souris sur Ordinateur.  ...
  • Page 133: Dépannage Des Problèmes Logiciels Et Matériels

    Windows Vista :   1. Cliquez sur le bouton Démarrer de Windows Vista  , puis sur Aide et support.   2. Entrez Dépanneur des conflits matériels dans le champ de recherche et appuyez sur <Entrée> pour lancer la recherche.    3. Dans les résultats de la recherche, sélectionnez l'option qui décrit le mieux le problème et terminez la procédure de dépannage.   Restauration du système d'exploitation  Plusieurs méthodes de restauration du système d'exploitation sont disponibles :  La fonction Restauration du système ramène votre ordinateur à un état de fonctionnement antérieur, sans affecter les fichiers de données. Commencez  par utiliser la fonction Restauration du système pour restaurer votre système d'exploitation et préserver vos fichiers de données.  Dell PC Restore de Symantec (disponible sous Windows XP) et Dell Factory Image Restore (disponible sous Windows Vista) ramènent votre disque dur  à l'état de fonctionnement dans lequel il se trouvait au moment de l'achat. Ces logiciels suppriment de façon permanente toutes les données qui  figurent sur le disque dur et suppriment tous les programmes installés après réception de l'ordinateur. N'utilisez Dell PC Restore ou Dell Factory Image  Restore que dans le cas où la fonction Restauration du système ne vous a pas permis de résoudre le problème rencontré par le système d'exploitation.  Si vous avez reçu un disque Operating System avec votre ordinateur, vous pouvez l'utiliser pour restaurer votre système d'exploitation. Toutefois,  l'utilisation de ce disque entraîne la suppression de toutes les données présentes sur le disque dur. N'utilisez ce disque que si la Restauration du système n'a pas permis de résoudre le problème rencontré par votre système d'exploitation.   Utilisation de la fonction Restauration du système de Microsoft Windows Les systèmes d'exploitation Windows comportent l'option Restauration du système, qui vous permet de restaurer l'ordinateur à un état antérieur (sans  affecter les fichiers de données) si les modifications apportées au matériel, aux logiciels ou aux paramètres du système empêchent l'ordinateur de fonctionner  correctement. Les modifications apportées à votre ordinateur par la fonction Restauration du système sont complètement réversibles. AVIS : Sauvegardez régulièrement vos fichiers de données. La fonction Restauration du système ne contrôle pas vos fichiers de données et ne permet ...
  • Page 134: Utilisation De Dell™ Pc Restore Et Dell Factory Image Restore

    REMARQUE : Windows Vista ne désactive pas la fonction Restauration du système même si l'espace disque disponible est faible. Par conséquent, la  procédure ci-dessous s'applique uniquement à Windows XP. Si vous réinstallez Windows XP avec moins de 200 Mo d'espace disponible sur le disque dur, la fonction Restauration du système est automatiquement  désactivée.  Pour vérifier si la fonction Restauration du système est activée :   1. Cliquez sur Démarrer® Panneau de configuration® Performances et maintenance® Système.   2. Cliquez sur l'onglet Restauration du système et vérifiez que la case Désactiver la Restauration du système est décochée.    Utilisation de Dell™ PC Restore et Dell Factory Image Restore AVIS : Dell PC Restore et Dell Factory Image Restore suppriment définitivement toutes les données qui figurent sur le disque dur et suppriment tous les  programmes ou pilotes installés après réception de l'ordinateur. Si possible, sauvegardez toutes les données avant d'utiliser ces options. N'utilisez PC  Restore ou Dell Factory Image Restore que dans le cas où la fonction Restauration du système ne vous a pas permis de résoudre le problème rencontré  par le système d'exploitation. REMARQUE : Dell PC Restore de Symantec et Dell Factory Image Restore peuvent ne pas être disponibles dans certains pays ou sur certains  ordinateurs. N'utilisez Dell PC Restore (Windows XP) ou Dell Factory Image Restore (Windows Vista) qu'en dernier recours pour restaurer votre système d'exploitation. Ces  options restaurent votre disque dur à l'état de fonctionnement dans lequel il se trouvait au moment de l'achat. Tous les programmes ou fichiers ajoutés depuis  que vous avez reçu votre ordinateur, notamment les fichiers de données, sont définitivement supprimés du disque dur. Les documents, feuilles de calcul, ...
  • Page 135 Restore supprimé, vous ne pourrez plus l'utiliser pour restaurer le système d'exploitation de votre ordinateur. L'utilitaire Dell PC Restore restaure votre disque dur à l'état de fonctionnement dans lequel il se trouvait lorsque vous avez acheté l'ordinateur. Nous vous  recommandons de ne pas supprimer PC Restore de votre ordinateur, même s'il se révèle nécessaire de libérer de l'espace sur le disque dur. Une fois PC  Restore supprimé du disque dur, il est impossible de le rappeler et vous ne pourrez jamais utiliser PC Restore pour restaurer le système d'exploitation de  votre ordinateur à son état de fonctionnement d'origine.   1. Connectez-vous à l'ordinateur en tant qu'administrateur local.    2. Dans l'Explorateur de Microsoft Windows, rendez-vous à l'adresse c:\dell\utilities\DSR.   3. Double-cliquez sur le nom de fichier DSRIRRemv2.exe. REMARQUE : Si vous ne vous êtes pas connecté en tant qu'administrateur local, le message qui s'affiche vous invite à le faire. Cliquez sur Quitter, puis connectez-vous en tant qu'administrateur local. REMARQUE : Si la partition de PC Restore n'existe pas sur le disque dur de votre ordinateur, un message indiquant qu'elle n'a pas été trouvée ...
  • Page 136: Utilisation Du Support Operating System

    Nom d'utilisateur, puis cliquez sur OK.   5. Cliquez sur Dell Factory Image Restore. REMARQUE : Selon votre configuration, vous devrez peut-être sélectionner Dell Factory Tools (Outils usine Dell), puis Dell Factory Image Restore (Restauration d'image usine Dell). L'écran d'accueil Dell Factory Image Restore apparaît.  ...
  • Page 137 4. Redémarrez l'ordinateur.  Lorsque le logo DELL s'affiche, appuyez immédiatement sur <F12>. Retour à la page Contenu  ...
  • Page 138 ® ® Si vous avez acheté un ordinateur Dell™ Série n, les références du présent document concernant les systèmes d'application Microsoft Windows ne sont pas applicables. Les informations de ce document sont sujettes à modifications sans préavis. © 2007 Dell Inc. Tous droits réservés. La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, le logo DELL, OptiPlex, Inspiron, TravelLite, Dell OpenManage et Strike Zone sont des marques de Dell Inc. ; Intel, Pentium, SpeedStep et Celeron sont des marques déposées d'Intel Corporation ; Microsoft, Windows Vista et Windows sont des marques ou des marques déposées de Microsoft Corporation ; Computrace et Absolute sont des marques déposées d'Absolute Software Corporation ; Bluetooth est une marque détenue par Bluetooth SIG, Inc. et est utilisée par Dell Inc. sous licence. ENERGY STAR est une marque déposée de l'agence américaine de protection de l'environnement (U.S. Environmental Protection Agency). En tant que partenaire du programme ENERGY  STAR, Dell a fait en sorte que ce produit réponde aux normes de ce programme en matière de consommation énergétique. D'autres marques et noms commerciaux peuvent être utilisés dans ce document pour faire référence aux entités se réclamant de ces marques et de ces noms ou à leurs produits.  Dell Inc. rejette tout intérêt propriétaire dans les marques et les noms commerciaux autres que les siens. Septembre 2007       Réf. RW281        Rév. A00 Retour à la page Contenu...
  • Page 139: Outils De Dépannage

    ¡  Vérifiez que le câble d'alimentation principal et le câble du panneau avant sont bien connectés à la carte système (reportez-vous à la section  ¡ Composants de la carte système).  Codes sonores Votre ordinateur peut émettre une série de signaux sonores lors du démarrage si le moniteur ne peut pas afficher les erreurs ou les problèmes éventuels.  Cette série de signaux sonores, appelée le code sonore, permet d'identifier un problème. Par exemple, le code sonore 1-3-1 (un code sonore possible) est composé d'un signal, d'une série de trois signaux, puis d'un autre signal. Ce code sonore vous indique que l'ordinateur a rencontré un problème de mémoire. La réinstallation des modules de mémoire peut permettre de corriger les erreurs signalées par les codes sonores suivants. Si le problème persiste, contactez  Dell (reportez-vous à la section « Contacter Dell » du Guide d'utilisation) pour savoir comment obtenir une assistance technique.       Code Cause 1-3-1 à 2-4-4 La mémoire n'est pas correctement identifiée ou utilisée 4-3-1 Échec de mémoire au-dessus de l'adresse 0FFFFh Si vous rencontrez les erreurs signalées par les codes sonores suivants, reportez-vous à la section « Contacter Dell » du Guide d'utilisation pour savoir comment obtenir une assistance technique.
  • Page 140: Messages Système

    4-4-4 Échec du test de mémoire cache  Messages système  REMARQUE : Si le message que vous recevez n'est pas répertorié dans le tableau, consultez la documentation du système d'exploitation ou du  programme en cours d'utilisation au moment où le message est apparu.     Alert! Previous attempts at booting this system have failed at checkpoint [nnnn] (Alerte ! Les tentatives précédentes de démarrage de  ce système ont échoué au point de contrôle [nnnn]). Pour résoudre ce problème, veuillez prendre note de ce point de contrôle et  contacter le support technique de Dell — L'ordinateur n'a pas réussi la procédure d'amorçage trois fois de suite à cause de la même erreur  (reportez-vous à la section Contacter Dell pour obtenir une assistance).   Erreur de somme de contrôle du CMOS —  Panne de la carte mère ou batterie RTC faible. Remplacez la batterie (reportez-vous à la section  Remplacement de la pile ou à la section Contacter Dell pour obtenir une assistance).   Panne du ventilateur de l'uc —...
  • Page 141: Voyants De Diagnostic

     Remplacez la disquette par une disquette avec un système  d'exploitation amorçable ou retirez la disquette du lecteur A et redémarrez l'ordinateur.   Not a boot diskette (Ce n'est pas une disquette d'amorçage) — Insérez une disquette d'amorçage et redémarrez votre ordinateur.   Erreur de surtension USB — Débranchez le périphérique USB. Utilisez une source d'alimentation externe pour le périphérique USB.   AVIS - Le système de surveillance du disque dur a signalé qu'un paramètre dépassait sa plage de fonctionnement normal. Dell vous  recommande de sauvegarder régulièrement vos données. Un paramètre hors plage peut indiquer ou pas un problème potentiel au  niveau du disque dur — Erreur S.M.A.R.T, panne du disque dur possible. Cette fonctionnalité peut être activée ou désactivée dans le programme de configuration du  BIOS.  Voyants de diagnostic   PRÉCAUTION : Avant de commencer toute procédure de cette section, lisez les consignes de sécurité qui figurent dans le Guide d'information sur le produit. Afin de vous aider à résoudre les problèmes, l'ordinateur est équipé de quatre voyants situés sur le panneau avant ou arrière : « 1 », « 2 », « 3 » et « 4 ».
  • Page 142   Les modules de mémoire sont détectés, mais une   Si un module de mémoire est installé, réinstallez-le et redémarrez  panne de mémoire est survenue. l'ordinateur. (pour obtenir les instructions relatives au retrait et à  l'installation des modules de mémoire, reportez-vous à la section  Mémoire).  Si au moins deux modules de mémoire sont installés, supprimez-les, réinstallez un module, puis redémarrez l'ordinateur. Si l'ordinateur démarre  normalement, réinstallez le module supplémentaire. Poursuivez jusqu'à ce  que vous puissiez identifier le module défectueux ou réinstallez tous les  modules sans erreur.  Installez sur votre ordinateur la mémoire du même type fonctionnant  correctement, le cas échéant.  Si le problème persiste, contactez Dell (reportez-vous à la section  Contacter Dell).   Une défaillance de la carte graphique semble s'être   Si l'ordinateur possède une carte graphique, retirez-la, réinstallez-la, puis produite. redémarrez l'ordinateur.   Si le problème persiste, installez une carte graphique qui fonctionne et  redémarrez l'ordinateur.  Si le problème persiste ou que votre ordinateur dispose d'une carte  graphique intégrée, contactez Dell (reportez-vous à la section Contacter Dell).   Panne possible de lecteur de disquette ou de disque Réinstallez tous les câbles de données et d'alimentation, puis redémarrez ...
  • Page 143: Dépannage

      PRÉCAUTION : Avant de commencer toute procédure de cette section, suivez les consignes de sécurité du Guide d'information sur le produit.   Remplacement de la pile — Si vous devez fréquemment réinitialiser les informations concernant l'heure et la date après avoir allumé l'ordinateur ou si l'heure  et la date affichées au démarrage sont incorrectes, remplacez la pile (reportez-vous à la section Remplacement de la pile). Si la pile ne fonctionne toujours pas correctement, contactez Dell (reportez-vous à la section Contacter Dell).   Problèmes de lecteur   PRÉCAUTION : Avant de commencer toute procédure de cette section, suivez les consignes de sécurité du Guide d'information sur le produit.   ®...
  • Page 144: Problèmes Liés À La Messagerie Électronique, Au Modem Ou À Internet

    Exécutez Dell Diagnostics — Reportez-vous à la section Dell Diagnostics.   Problèmes de lecteur optique REMARQUE : Il peut arriver que le lecteur optique haute vitesse vibre et produise du bruit. Cela ne signifie en aucun cas que le lecteur ou le support est défectueux. REMARQUE : En raison des différentes régions du monde et des différents formats de disque utilisés, tous les titres DVD ne fonctionnent pas dans tous  les lecteurs de DVD.
  • Page 145: Messages D'erreur

     Insérez le connecteur ligne téléphonique dans le modem jusqu'à ce que vous entendiez un déclic.  Déconnectez la ligne téléphonique du modem, connectez-la à un téléphone, puis attendez la tonalité.  Si d'autres appareils téléphoniques partagent cette ligne, par exemple un répondeur téléphonique, un télécopieur, un parasurtenseur ou un  séparateur de ligne, contournez-les et connectez le modem directement à la prise jack téléphonique murale avec la ligne téléphonique. Si vous utilisez  un câble qui mesure 3 mètres (10 pieds) ou plus, essayez-en un plus court.   Exécutez l'outil de diagnostic du modem — Windows XP : 1.  Cliquez sur Démarrer® Tous les programmes® Assistant du modem. 2.  Suivez les instructions qui s'affichent à l'écran pour identifier et résoudre les problèmes de modem. L'Assistant du modem n'est pas disponible sur  certains ordinateurs. Windows Vista : 1.  Cliquez sur Démarrer ® Tous les programmes® Outil de diagnostic du modem. 2.
  • Page 146: Problèmes Liés Au Périphérique Ieee 1394

      Non-system disk error (Erreur disque non système) — Retirez la disquette du lecteur de disquette et redémarrez votre ordinateur.   Not enough memory or resources. Close some programs and try again (Mémoire ou ressources insuffisantes. Fermez certains programmes et réessayez) — Fermez toutes les fenêtres et ouvrez le programme de votre choix. Dans certains cas, vous devrez peut-être redémarrer l'ordinateur pour restaurer ses  ressources. Si vous devez effectivement arrêter l'ordinateur, exécutez le programme voulu dès que le redémarrage est terminé.   Operating system not found (Système d'exploitation introuvable) — Contactez Dell (reportez-vous à la section Contacter Dell.   Problèmes liés au périphérique IEEE 1394   PRÉCAUTION : Avant de commencer toute procédure de cette section, suivez les consignes de sécurité du Guide d'information sur le produit. REMARQUE : Votre ordinateur prend en charge les normes IEEE 1394a et IEEE 1394b.  ...
  • Page 147: Problèmes De Blocages Et Logiciels

      Problèmes de blocages et logiciels   PRÉCAUTION : Avant de commencer toute procédure de cette section, suivez les consignes de sécurité du Guide d'information sur le produit.   L'ordinateur ne démarre pas    Vérifiez les voyants de diagnostic — Reportez-vous à la section Voyants de diagnostic.   Vérifiez que le câble d'alimentation est bien branché sur l'ordinateur et sur la prise secteur   L'ordinateur ne répond plus  AVIS : Vous risquez de perdre des données si vous ne parvenez pas à arrêter le système d'exploitation.   Éteignez l'ordinateur — Si vous n'obtenez aucune réponse lorsque vous appuyez sur une touche du clavier ou lorsque vous déplacez la souris, appuyez sur le  bouton d'alimentation et maintenez-le enfoncé pendant au moins 8 à 10 secondes (jusqu'à ce que l'ordinateur s'éteigne), puis redémarrez votre ordinateur.   Un programme ne répond plus    Quittez le programme —   1.  Appuyez simultanément sur <Ctrl><Maj><Échap> pour accéder au gestionnaire des tâches.  2.  Cliquez sur l'onglet Applications. 3.
  • Page 148: Autres Problèmes Logiciels

      Si un message indiquant une mémoire insuffisante s'affiche —    Enregistrez et fermez tous les fichiers ouverts et quittez tous les programmes en cours d'exécution que vous n'utilisez pas pour voir si cela permet de  résoudre le problème.  Consultez la documentation du logiciel pour prendre connaissance des besoins en mémoire minimum. Si nécessaire, installez de la mémoire  supplémentaire (reportez-vous à la section Installation de la mémoire).  Réinstallez les modules de mémoire (reportez-vous à la section Mémoire) pour vous assurer que votre ordinateur communique correctement avec la mémoire.  Exécutez Dell Diagnostics (reportez-vous à la section Dell Diagnostics).   Si d'autres problèmes de mémoire se produisent —    Réinstallez les modules de mémoire (reportez-vous à la section Mémoire) pour vous assurer que votre ordinateur communique correctement avec la mémoire.  Veillez à respecter les consignes relatives à l'installation de mémoire (reportez-vous à la section Installation de la mémoire).  Vérifiez que la mémoire que vous utilisez est prise en charge par votre ordinateur. Pour plus d'informations sur le type de mémoire pris en charge par  votre ordinateur, reportez-vous à la section Mémoire.
  • Page 149: Problèmes Liés Au Réseau

    1.  Cliquez sur Démarrer® Panneau de configuration® Souris. 2.  Réglez les paramètres comme nécessaire.  Windows Vista : 1.  Cliquez sur Démarrer ® Panneau de configuration® Matériel et son® Souris. 2.  Réglez les paramètres comme nécessaire.    Réinstallez le pilote de la souris — Reportez-vous à la section Pilotes.   Exécutez le Dépanneur des conflits matériels — Dépannage des problèmes logiciels et matériels.   Problèmes liés au réseau   PRÉCAUTION : Avant de commencer toute procédure de cette section, suivez les consignes de sécurité du Guide d'information sur le produit.   Vérifiez le connecteur du câble réseau — Assurez-vous que le câble réseau est correctement inséré dans le connecteur réseau situé à l'arrière de ...
  • Page 150: Problèmes Liés À L'imprimante

     Retirez puis réinstallez les modules de mémoire (reportez-vous à la section Mémoire).  Retirez puis réinstallez les cartes d'extension, et notamment les cartes graphiques (reportez-vous à la section Retrait d'une carte PCI ou PCI Express x16).   Éliminez les interférences — Les éventuelles causes d'interférences sont entre autres :  Les câbles d'extension du clavier, de la souris et de l'alimentation  Un trop grand nombre de périphériques raccordés à la même multiprise  Plusieurs multiprises connectées à la même prise secteur   Problèmes liés à l'imprimante   PRÉCAUTION : Avant de commencer toute procédure de cette section, suivez les consignes de sécurité du Guide d'information sur le produit. REMARQUE : Si vous nécessitez une assistance technique concernant votre imprimante, contactez son fabricant.   Vérifiez la documentation de l'imprimante — Reportez-vous à la documentation de l'imprimante pour obtenir des informations de configuration et de  dépannage.   Assurez-vous que l'imprimante est allumée   Vérifiez la connexion des câbles de l'imprimante —    Consultez la documentation de l'imprimante pour obtenir des informations sur la connexion des câbles.  Assurez-vous que les câbles de l'imprimante sont solidement connectés à l'imprimante et à l'ordinateur.   Testez la prise secteur — Assurez-vous que la prise secteur fonctionne en la testant à l'aide d'un autre appareil, une lampe par exemple.
  • Page 151: Problèmes Liés Au Son Et Aux Haut-Parleurs

      Vérifiez que le scanner est reconnu par Microsoft Windows —   Windows XP : 1.  Cliquez sur Démarrer® Panneau de configuration® Imprimantes et autres périphériques® Scanners et appareils photo. 2.  Si votre scanner est répertorié, Windows le reconnaît.  Windows Vista : 1.  Cliquez sur Démarrer ® Panneau de configuration® Matériel et son® Scanners et appareils photo. 2.  Si le scanner est répertorié, Windows le reconnaît.    Réinstallez le pilote du scanner — Pour obtenir des instructions, reportez-vous à la documentation du scanner.  ...
  • Page 152: Problèmes Liés À La Vidéo Et Au Moniteur

      Problèmes liés à la vidéo et au moniteur   PRÉCAUTION : Avant de commencer toute procédure de cette section, suivez les consignes de sécurité du Guide d'information sur le produit. AVIS : Si votre ordinateur est livré avec une carte graphique PCI installée, vous n'avez pas besoin de retirer cette carte lorsque vous installez d'autres  cartes graphiques ; toutefois, cette carte est requise à des fins de dépannage. Si vous retirez cette carte, rangez-la dans un endroit sûr et sécurisé.  Pour obtenir des informations sur votre carte graphique, rendez-vous sur le site support.dell.com.   L'écran est vide  REMARQUE : Pour obtenir les procédures de dépannage, consultez la documentation du moniteur.   L'écran est difficile à lire    Vérifiez la connexion du câble du moniteur —    Vérifiez que le câble du moniteur est relié à la carte graphique appropriée (pour les configurations à deux cartes graphiques).  Si vous utilisez l'adaptateur DVI vers VGA, vérifiez que l'adaptateur est correctement relié à la carte graphique et au moniteur.  Vérifiez que le câble du moniteur est connecté comme indiqué sur le schéma de configuration de votre ordinateur.  Retirez les rallonges vidéo et branchez le moniteur directement sur l'ordinateur.  Changez les câbles d'alimentation de l'ordinateur et du moniteur pour déterminer si le câble d'alimentation du moniteur est défectueux.
  • Page 153: Si Seule Une Partie De L'écran Est Lisible

      Vérifiez la configuration du moniteur — Reportez-vous à la documentation du moniteur pour les instructions concernant le réglage du contraste et de la  luminosité, la démagnétisation du moniteur et l'exécution de l'autotest du moniteur.   Si seule une partie de l'écran est lisible   Connectez un moniteur externe — 1.  Éteignez votre ordinateur et connectez un moniteur externe à ce dernier.  2.  Allumez l'ordinateur et le moniteur, puis réglez la luminosité et le contraste.  Si le moniteur externe fonctionne correctement, le moniteur ou le contrôleur vidéo de l'ordinateur peut être défectueux. Contactez Dell (reportez-vous à la  section Contacter Dell).  Voyants d'alimentation   PRÉCAUTION : Avant de commencer toute procédure de cette section, suivez les consignes de sécurité du Guide d'information sur le produit. Le voyant du bouton d'alimentation, situé sur la partie avant de l'ordinateur, s'allume et clignote ou reste fixe pour indiquer différents états :  Si le voyant d'alimentation est vert et que l'ordinateur ne répond plus, reportez-vous à la section Voyants de diagnostic.  Si le voyant d'alimentation est vert clignotant, l'ordinateur est en mode veille. Pour revenir en mode normal, appuyez sur une touche du clavier, déplacez la souris ou appuyez sur le bouton d'alimentation.

Table des Matières
