VANNES DE BLOCAGE sur tous les
VÉRINS
Tous les vérins de la machine sont équipés avec
vannes de blocage:
•
Vanne de blocage sur le cylindre d'attelage des
outils amovibles
•
Vanne de blocage sur le cylindre de levage
•
V a n n e d e b l o c a g e s u r l e c y l i n d r e d e
compensation
•
Vanne de blocage sur le cylindre de déploiement
du mât rétractable
•
Vanne de blocage sur le cylindre de pointage du
tablier porte-outils
•
Vanne de blocage sur les cylindres de montée/
descente des stabilisateurs
•
Vanne de blocage sur les cylindres de déploiement/
rentrée des télescopes des stabilisateurs
•
Vanne de blocage sur les cylindres de nivellement
de la machine
•
Vanne de blocage sur le cylindre du goujon
antirotation de la tourelle
104
GTH-4518ER - GTH-4020ER - GTH-6025ER
Première Édition - Troisième Impression

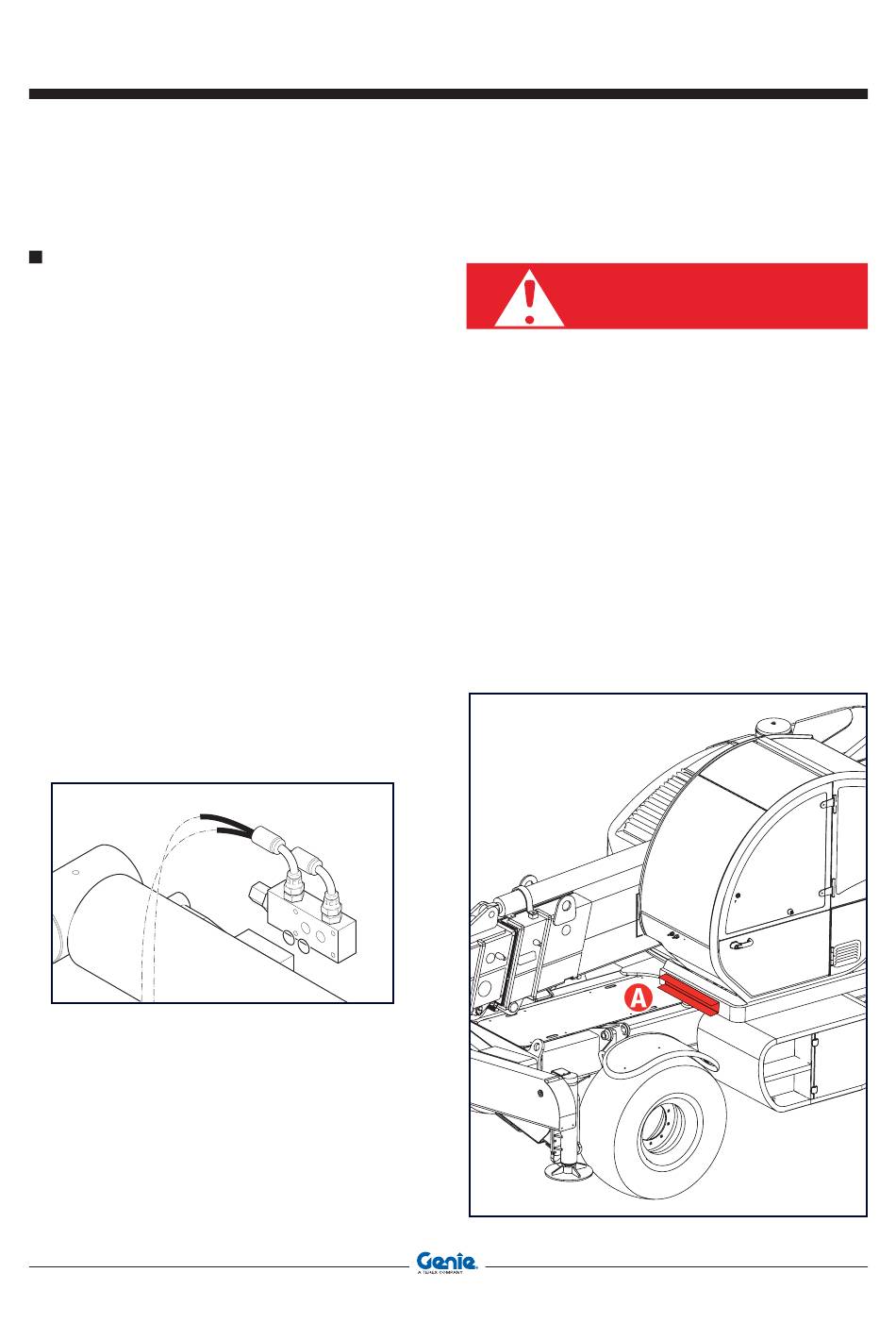

DANGER
Avant toute opération d'entretien sur la vanne
de blocage du vérin de levage et, en général,
lors d'une intervention dans la zone au-dessous
du bras, il est obligatoire d'installer le Collier
de Blocage du vérin de levage (voir image ci-
dessous):
I.
Soulever et déployer le bras
II. Dévisser les deux vis sur les châssis (pos. A)
III. Installer le collier sur la tige du vérin de
levage (pos. B)
IV. Bloquer le collier en vissant les deux vis du
collier.
Code 57.0009.0491
