Siłownik może zostać ustawiony w trzech różnych pozycjach.
25

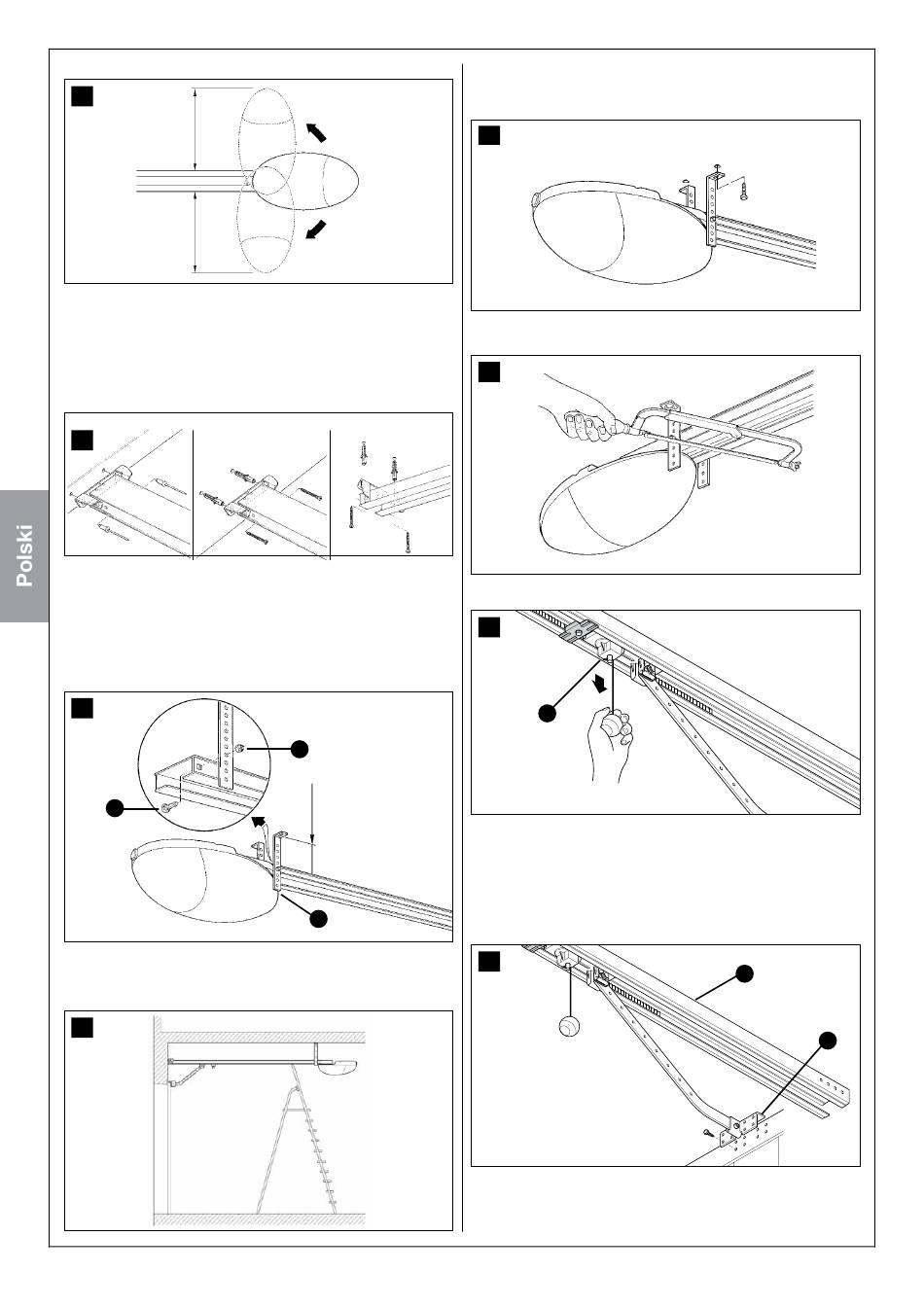

3.3.3 – Mocowanie siłownika do sufitu
1. Zachowując odległości A, B i C wskazane na Rysunku 8, zaznaczyć
na środku nadproża bramy (lub nieznacznie obok, jak na Rysunku 11)
2 punkty mocowania przedniego wspornika szyny.
W zależności od rodzaju materiału, szynę można przymocować za
pomocą nitów, kołków rozprężnych lub śrub (rys.26). Jeżeli wymiary
A, B i C (Rysunek 8) na to pozwolą, wspornik można przymocować
bezpośrednio do sufitu.
26
2. Po wywierceniu otworów, opierając korpus siłownika o ziemię, pod-
nieść szynę począwszy od jej przedniej części i przymocować ją (w
zależności od rodzaju powierzchni) za pomocą dwóch śrub, kołków
lub nitów.
3. Przymocować wsporniki [H] za pomocą śrub [I] i nakrętek[L], wybie-
rając otwór umożliwiający jak najdokładniejsze zachowanie odległości B
(patrz Rysunek 8).
27
I
4. Za pomocą drabiny podnieść siłownik, zbliżając w ten sposób wspor-
niki do sufitu. Zaznaczyć miejsca wiercenia otworów, po czym odło-
żyć siłownik na ziemię.
28
12 – Polski
L
Wysokość B
H
5. Z użyciem drabiny wywiercić otwory w zaznaczonych miejscach,
następnie przyłożyć wsporniki do wywierconych otworów i przy-
mocować, wykorzystując kołki rozporowe i śruby dostosowane do
rodzaju materiału.
29
6. Sprawdzić, czy szyna jest ustawiona dokładnie poziomo, następnie
za pomocą piłki odciąć nadmiarowe części wsporników.
30
7. Przy zamkniętej bramie pociągnąć za sznurek i zwolnić wózek [M].
31
M
8. Przesunąć wózek, aż uchwyt [N], pokazany na Rysunku 32, znaj-
dzie się przy górnej krawędzi bramy, w pozycji dokładnie prostopadłej
względem szyny [O].
Następnie przymocować uchwyt skrzydła [N] przy pomocy śrub lub
nitów. Zastosować śruby lub nity odpowiednie dla materiału, z któ-
rego wykonany jest panel bramy, sprawdzając czy są one w stanie
wytrzymać siłę, niezbędną do jej otwarcia i zamknięcia.
32
9. Poluzować śruby obu blokad mechanicznych, następnie przesunąć
przednią blokadę [P] przed wózek (Rysunek 33).
Mocno dosunąć wózek w kierunku zamykania i w uzyskanej pozycji
mocno dokręcić śrubę [Q].
O
N
