VERSION ASPIRANTE (B) (C)
La hotte filtre l'air et l'expulse à
l'extérieur à travers le tuyau ou un
trou d'évacuation (diamètre 150
mm - non fourni). (fig.1/B)
Évacuation du toit (B)
Évacuation murale (C)
ÉVACUATION DE L'AIR
(pour les versions aspirantes)
! Réaliser le trou et installer la conduite
d'évacuation de l'air (diamètre 150 mm -
non fourni).
! Utiliser un tuyau de la longueur strictement
nécessaire.
! Les coudes du tuyau doivent être en
nombre minime (angle maxi du coude:
90°).
! Éviter les variations excessives de section
du tuyau.
! Utiliser un tuyau le plus lisse possible sur
sa partie interne.
! Le matériau du tuyau doit être aux normes.
! Ne pas relier la hotte à des conduites
d'évacuation de fumées de combustion
(chaudières, cheminées, poêles, etc).
! Pour l'évacuation de l'air, respecter les
consignes des autorités compétentes en
la matière. Par ailleurs, l'air à évacuer doit
être éliminé par une cavité dans le mur,
sauf si cette dernière n'est pas prévue à cet
effet.
! Équiper la pièce de prises d'air pour éviter
que la hotte ne crée une pression négative
à l'intérieur de la pièce (elle ne doit pas
dépasser 0,04 mbar); en effet, si la hotte est
utilisée conjointement à des appareillages
autres qu'électriques (poêles à gaz, à huile,
à charbon, etc.), les gaz d'évacuation de la
source de chaleur peuvent être réaspirés.
MONTAGE
! ATTENTION!
lourd; la manutention et l'installation de
la hotte doivent être effectuées par deux
personnes ou plus.
! ATTENTION! Faire usage de gants et de
lunettes lors des opérations d'installation
et d'entretien.
! ATTENTION! Ne pas installer les vis et les
éléments de fixation conformément à ces
instructions peut entraîner des risques
électriques.
! La distance minimum entre la superficie de
support des récipients sur le dispositif de
cuisson et la partie la plus basse de la hotte
de cuisine ne doit pas être inférieure à 65
cm dans le cas de cuisinières électriques et
Appareil excessivement
de 75 cm dans le cas de cuisinières à gaz
ou mixtes (fig.3/8).
Si les instructions
dispositif de cuisson au gaz spécifient
une plus grande distance, il faut en tenir
compte.
! En cas de doute, consulter un centre
d'assistance agréé ou une personne
qualifiée.
Pour les instructions de montage,
reportez-vous aux figures à la pag. 2-3-
4-5-8-9-10
BRANCHEMENT ÉLECTRIQUE
La tension électrique doit correspondre à la
tension reportée sur la plaque signalétique
située à l'intérieur de la hotte.
Si une prise est présente, branchez la
hotte dans une prise murale conforme aux
normes en vigueur et placée dans une zone
accessible également après l'installation.
Si aucune prise n'est présente (raccordement
direct au circuit électrique), ou si la prise
ne se trouve pas dans une zone accessible
également après l'installation, appliquez
un disjoncteur normalisé pour assurer
de débrancher complètement la hotte
du circuit électrique en conditions de
catégorie surtension III, conformément aux
règlementations de montage.
Attention! Avant de rebrancher le circuit de
la hotte à l'alimentation électrique et d'en
vérifier le fonctionnement correct, contrôlez
toujours que le câble d'alimentation soit
monté correctement.
Attention! La hotte est pourvue d'un
câble d'alimentation spécial; en cas de
détérioration du câble, en demander un neuf
au service d'assistance technique.

FONCTIONNEMENT

Utiliser la puissance d'aspiration maximum
en cas de concentration très importante
des vapeurs de cuisson. Nous conseillons
d'allumer la hotte 5 minutes avant de
commencer la cuisson et de la faire
fonctionner encore pendant 15 minutes
environ après avoir terminé la cuisson.

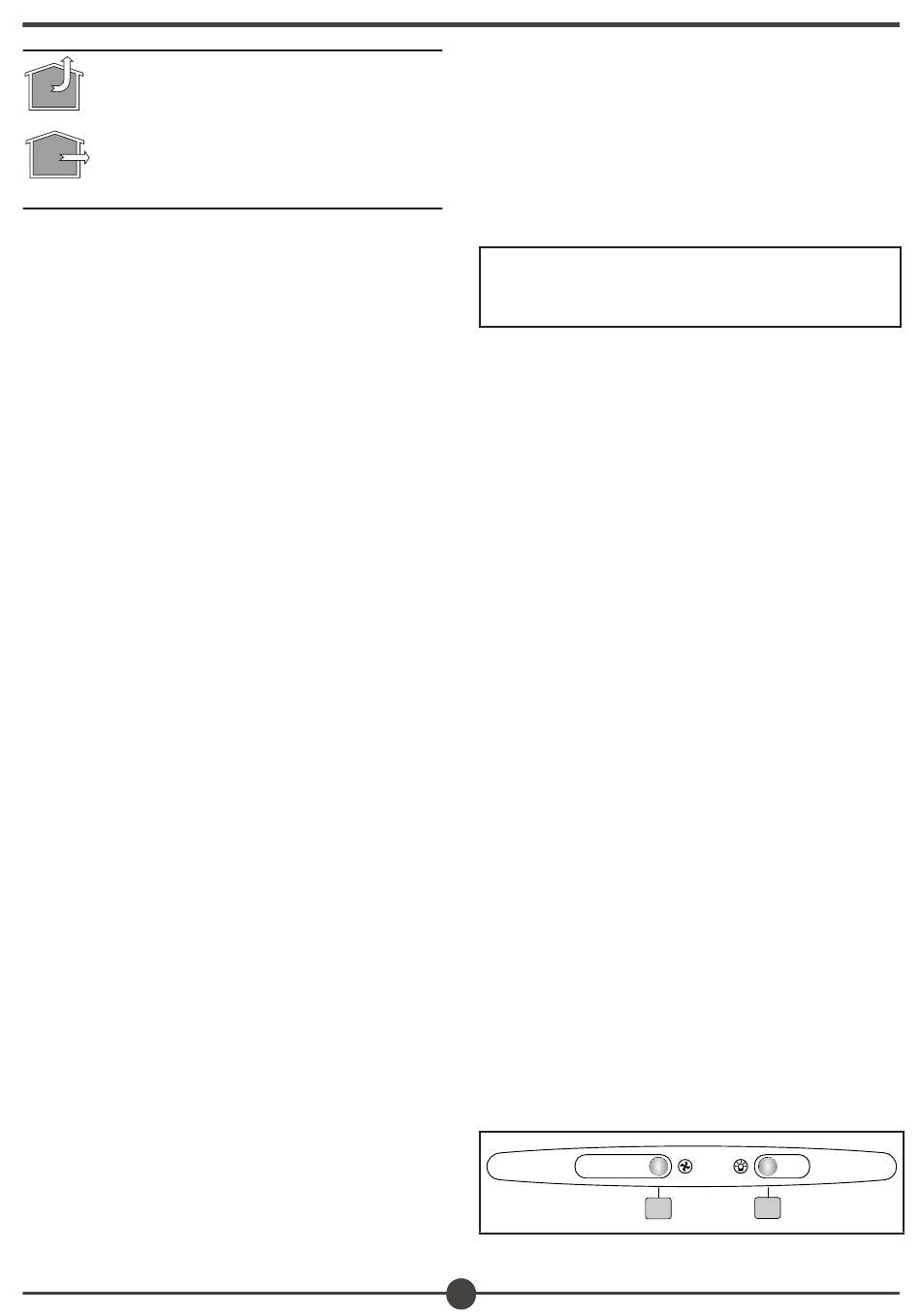

PANNEAU DE COMMANDE

3 2 1 0
A0. Extinction de l'aspiration
21 21
21 21
d'installation
1 0
B
A
du
