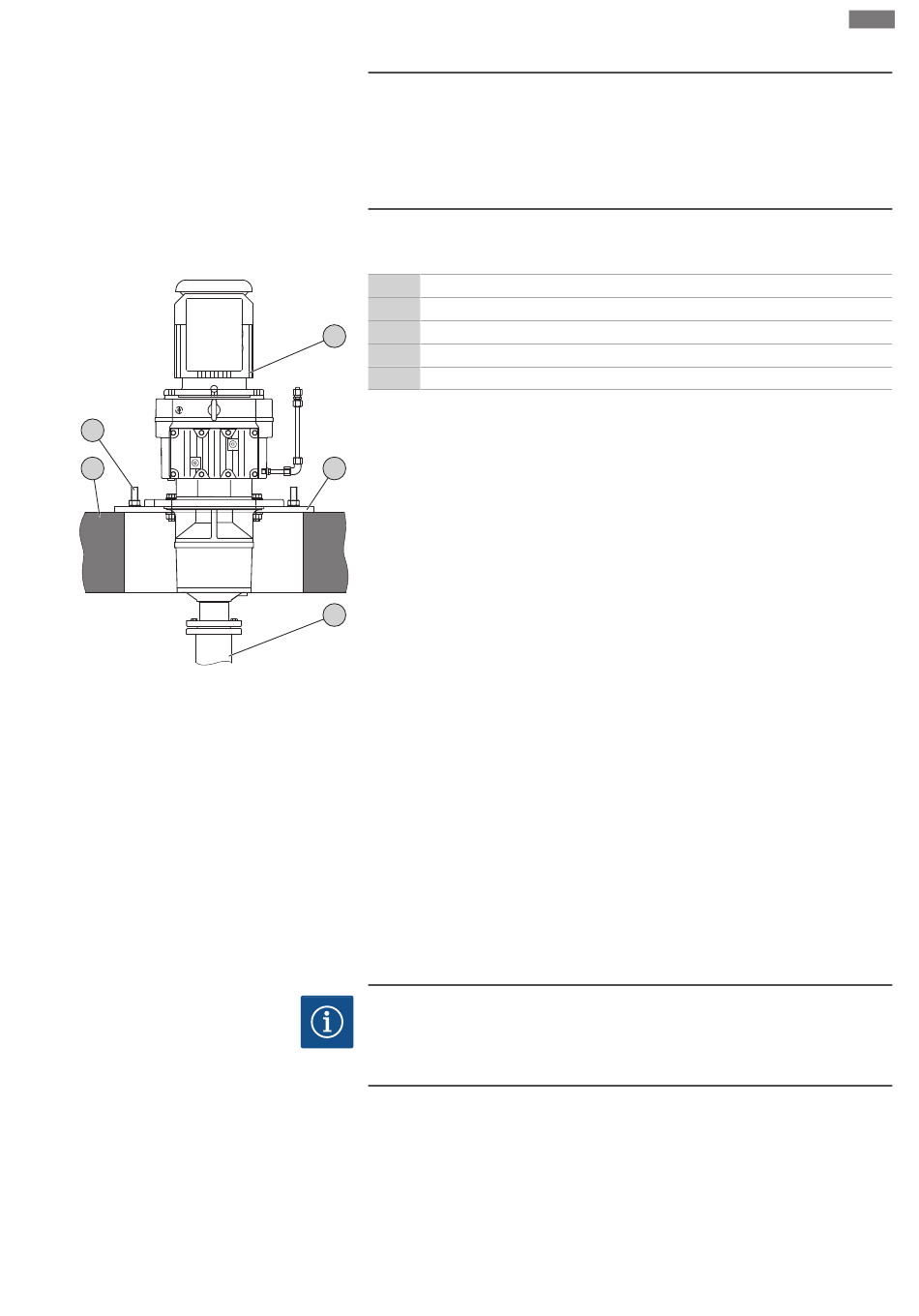

Fig. 6: Montage de l'agitateur
6.3.2 Monter la pale d'hélice
Notice de montage et de mise en service Wilo-Vardo WEEDLESS-F
Montage et raccordement électrique
ATTENTION
Dommages matériels dus à des contraintes de flexion non autorisées !
Si l'arbre de l'agitateur n'est pas parfaitement aligné, il peut subir de fortes
contraintes de flexion. Ces contraintes de flexion peuvent endommager l'arbre de
l'agitateur et l'engrenage. Afin de garantir un montage d'aplomb de l'arbre de l'agi-
tateur, aligner avec précision la plaque moteur à l'aide de tôles de compensation.
Fixer l'unité d'entraînement avec l'arbre de l'agitateur monté et le moyeu sur une struc-
ture porteuse. Une fois l'agitateur installé, procéder au montage de la pale d'hélice.
1 Unité d'entraînement
2 Plaque moteur
1
3 Arbre de l'agitateur
4 Structure porteuse
5 Fixation de la plaque moteur
‡
Points d'élingage montés sur la plaque moteur.
‡
Zone de travail signalée, nettoyée et libre de tout objet.
‡
Ces travaux nécessitent deux personnes.
2
1. Accrocher l'appareil de levage aux points d'élingage.
2. Soulever lentement l'agitateur. ATTENTION ! Dommages matériels ! Disposer un
support souple sous l'agitateur durant l'opération de levage.
3. Placer l'agitateur au-dessus de la structure porteuse.
4. Abaisser lentement l'agitateur. ATTENTION ! Dommages matériels ! Ne pas co-
gner l'agitateur contre la structure porteuse durant l'opération d'abaissement !
3
⇒ Ajuster manuellement et avec précision la position au cours de l'abaissement.
5. Faire descendre l'agitateur jusqu'à ce que la plaque moteur repose entièrement sur
la structure porteuse.
⇒ Vérifier l'alignement vertical de l'arbre de l'agitateur. Si nécessaire, aligner la
plaque moteur à l'aide de tôles de compensation.
6. Fixer la plaque moteur à la structure porteuse. Couple de serrage selon le plan
d'ensemble !
7. Desserrer l'appareil de levage.
▶ Agitateur monté. Préparer et monter la pale d'hélice.
Position angulaire
Afin d'adapter l'agitateur aux contraintes de l'installation, l'angle d'incidence de la pale
d'hélice peut être réglé. Pour ce faire, les inserts suivants sont compris dans l'étendue
de la fourniture :
ƒ
Insert pour angle d'incidence 30/45°
ƒ
Insert pour angle d'incidence 35/40°
AVIS
Dysfonctionnement en raison des différents réglages de l'angle
Monter toutes les pales d'hélice avec le même angle d'incidence. Des valeurs d'angle
d'incidence différentes peuvent entraîner des dysfonctionnements.
