Montage du couvercle

1
2
6
5

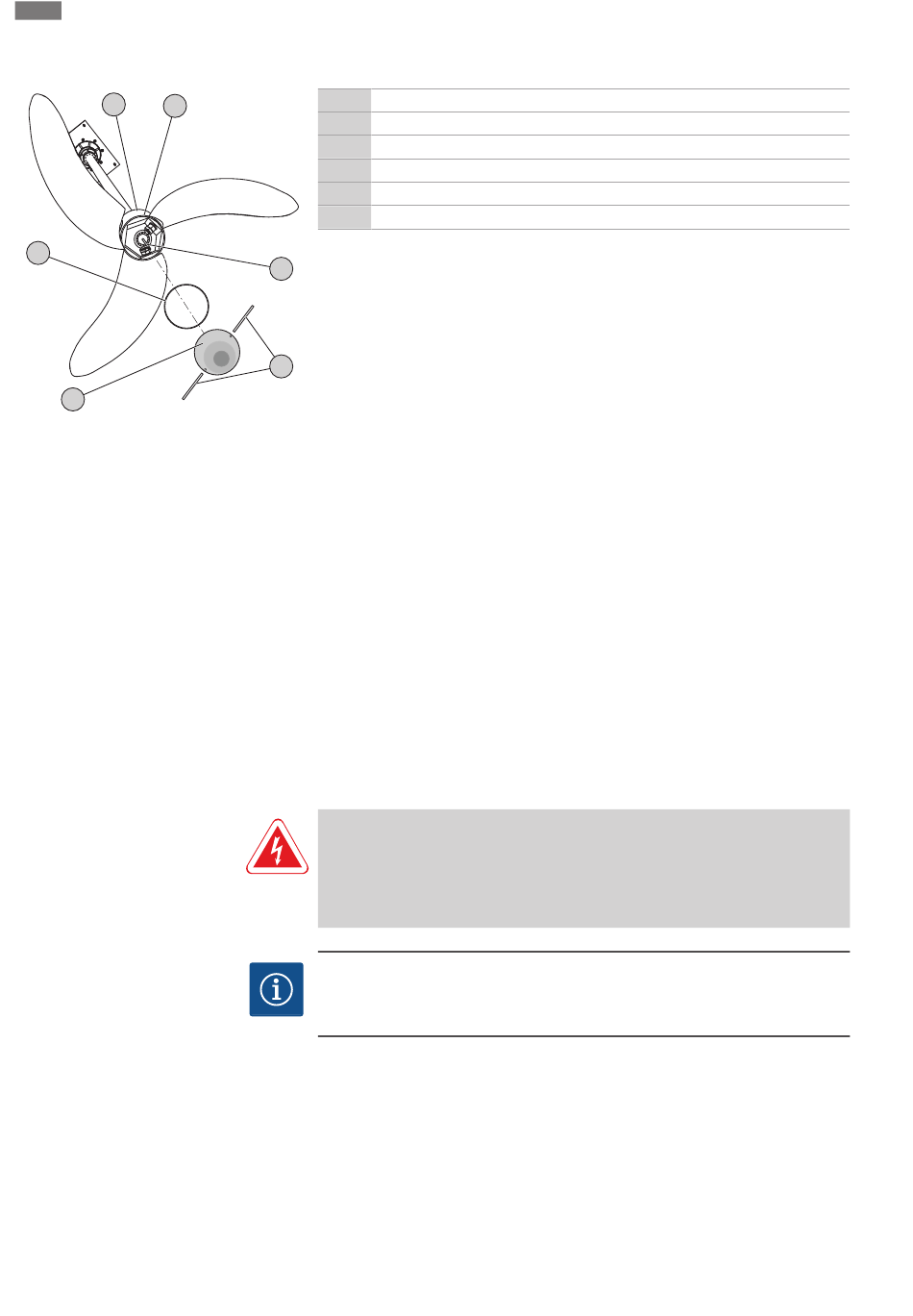

Fig. 11: Installation du couvercle
6.3.4 Conditions ambiantes après le
montage
6.4 Raccordement électrique
6.4.1 Raccordement de l'unité d'entraî-
nement
22
Montage et raccordement électrique
1 Moyeu (corps récepteur)
2 Rainure pour joint torique
3 Tirant
4 Auxiliaires de montage (rond en acier, 2 pièces, 9x250 mm)
5 Couvercle
6 Joint torique
‡
Pales d'hélice montées.
3
‡
Auxiliaires de montage à disposition.
‡
Lubrifiant à disposition.
1. Enduire l'intérieur du moyeu de graisse résistante à l'eau.
2. Appliquer une fine couche de lubrifiant sur le joint torique.
4
3. Disposer le joint torique dans la rainure.
4. Engager entièrement le tirant avec l'extrémité filetée courte dans le perçage de
l'arbre de l'agitateur et serrer fermement.
5. Visser le couvercle sur le tirant et serrer solidement. ATTENTION ! Si le joint to-
rique n'est pas totalement inséré dans la rainure, il sera pincé et l'étanchéité du
couvercle ne sera plus assurée !
6. Enficher les auxiliaires de montage dans les orifices du couvercle et serrer solide-
ment.
7. Retirer les ronds en acier et les conserver pour le démontage.
8. Vérifier que le couvercle est bien fixé.
▶ Couvercle installé. Réaliser le raccordement électrique.
Effectuer la mise en eau du bassin suite au montage. Recouvrement d'eau min. : 1 m
(3 ft). L'hélice est ainsi protégée des influences climatiques comme les rayons directs
du soleil ou le gel prolongé. Si la mise en eau du bassin n'est pas possible, respecter les
instructions de stockage. Voir « Stockage [} 16] ».
ATTENTION ! Les conditions climatiques, comme les rayons directs du soleil ou une
période de gel prolongée, peuvent endommager ou détruire les éléments en élasto-
mère et les revêtements ! Si besoin, emballer l'hélice pour la protéger.
DANGER
Risque d'électrocution !
Un comportement inapproprié lors des travaux électriques comporte un risque élec-
trique pouvant entraîner la mort ! Les travaux électriques doivent être réalisés par un
électricien conformément aux directives locales.
AVIS
Tenir compte des documentations complémentaires !
Pour garantir une utilisation appropriée, lire et respecter les instructions du fabricant.
ƒ
L'alimentation réseau doit correspondre aux indications figurant sur la plaque signa-
létique du moteur.
ƒ
Disposer les câbles de raccordement fournis par le client conformément aux direc-
tives locales.
ƒ
Réaliser la mise à la terre conformément aux directives locales. Prévoir une section
de câble conformément aux réglementations locales.
Les données concernant le raccordement de l'unité d'entraînement au réseau électrique
figurent dans la documentation fournie par le fabricant.
