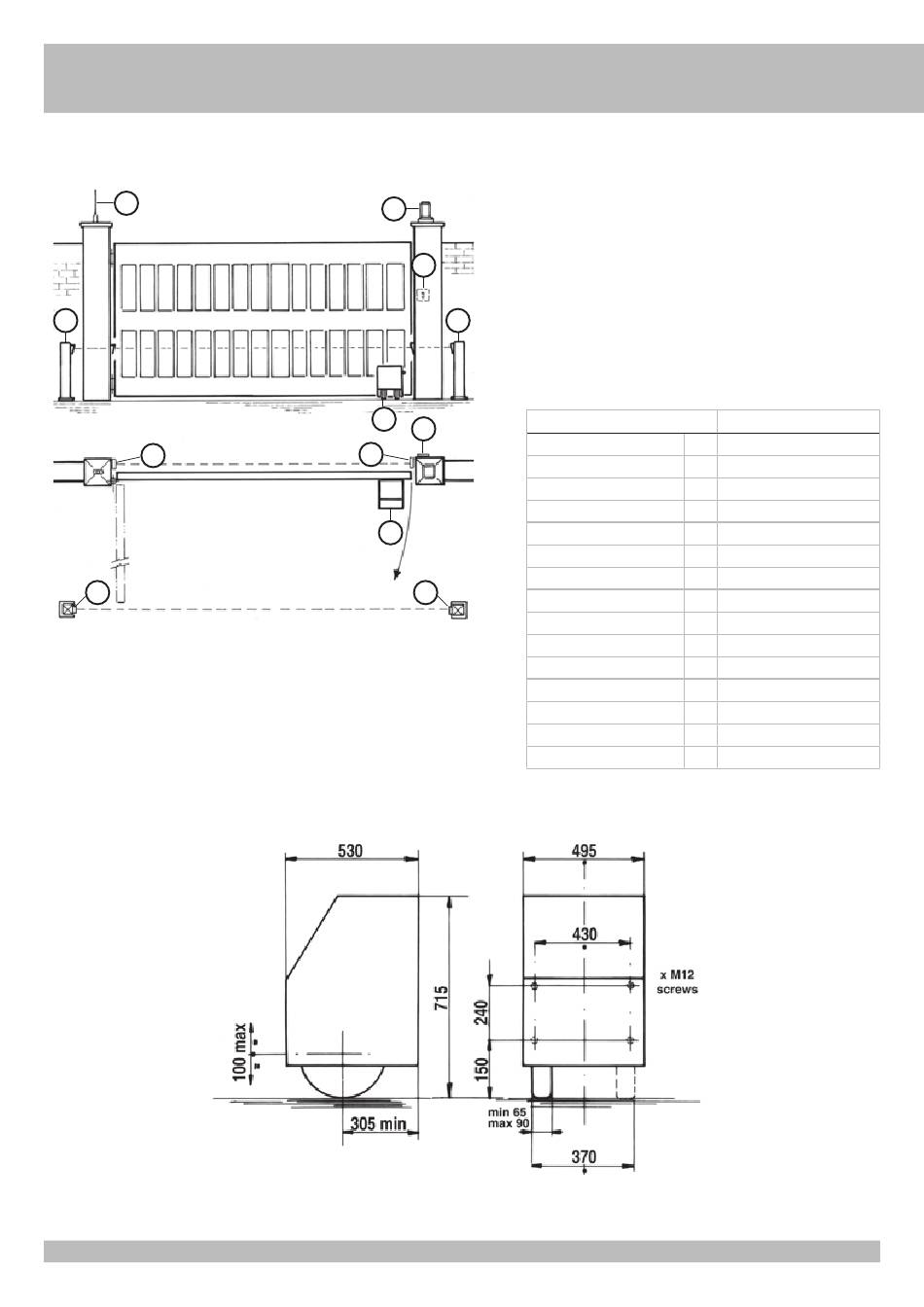

SCHÉMA DÉTAILLÉ DE L'INSTALLATION
2
5
4
5
1 - Operateur R60
2 - Antenne radio
3 - Signal electrique
4 - Photocellules p/protection externe
5 - Photocellules p/protection interne
6 - Selecteur

CARACTERISTIQUES TECHNIQUES

Ce motoréducteur sert à l'ouverture/fermeture de portails àvantaux pour
3
usage industriel, d'un poids global maximum de 12.000 kg et ne donnant pas
sur la voie publique. Le R60 est un motoréducteur irréversible dont la force
d'entraînement varie en fonction de la pression, réglable, exercée sur le sol
par la roue motrice.
6
La transmission du mouvement entre le moteur et le réducteur est effectuée
par le biais de courroies trapézoïdales, en vue d'éviter tout dégât mécanique dû
aux contre-coups du portail, au début, à la fin et pendant l'inversion de marche.
5 La roue motrice, qui frotte contre le terrain peut surmonter un dénivellement
d'environ 10 cm, car le groupe motoréducteur coulisse sur des glissières
verticales chromées. La pression de la roue motrice contre le sol varie entre
150 et 600 kg; elle est réalisée par des ressorts spéciaux réglables.
1
CARACTERISTIQUES TECHNIQUES
6
Longueur maxi du battant
4
Poids maxi du portail
Temps moyen d'ouverture 90°
Vitesse de traction
1
Alimentation et frequence
Puissance moteur
Absorption
5
Cycles normatifs 230V 50/60Hz
Cycles conseillés par jour
Service
Cycles consécutifs garantis
Type d'huile
Poids du moteur
Temperature de travail
1
Indìce de protection
Mesures en mm
9
R50
m 15
kg 12.000
s 116,5
m/s 0,164 (50Hz) - 0,196 (60Hz)
400V 3~ 50/60Hz
W 1.100
A 3,1
n° 50 - 100s/2s
n° 300
% 100
n° 300
IP MELLANA 100
kg 156
°C -10 ÷ +55
IP 55
F
