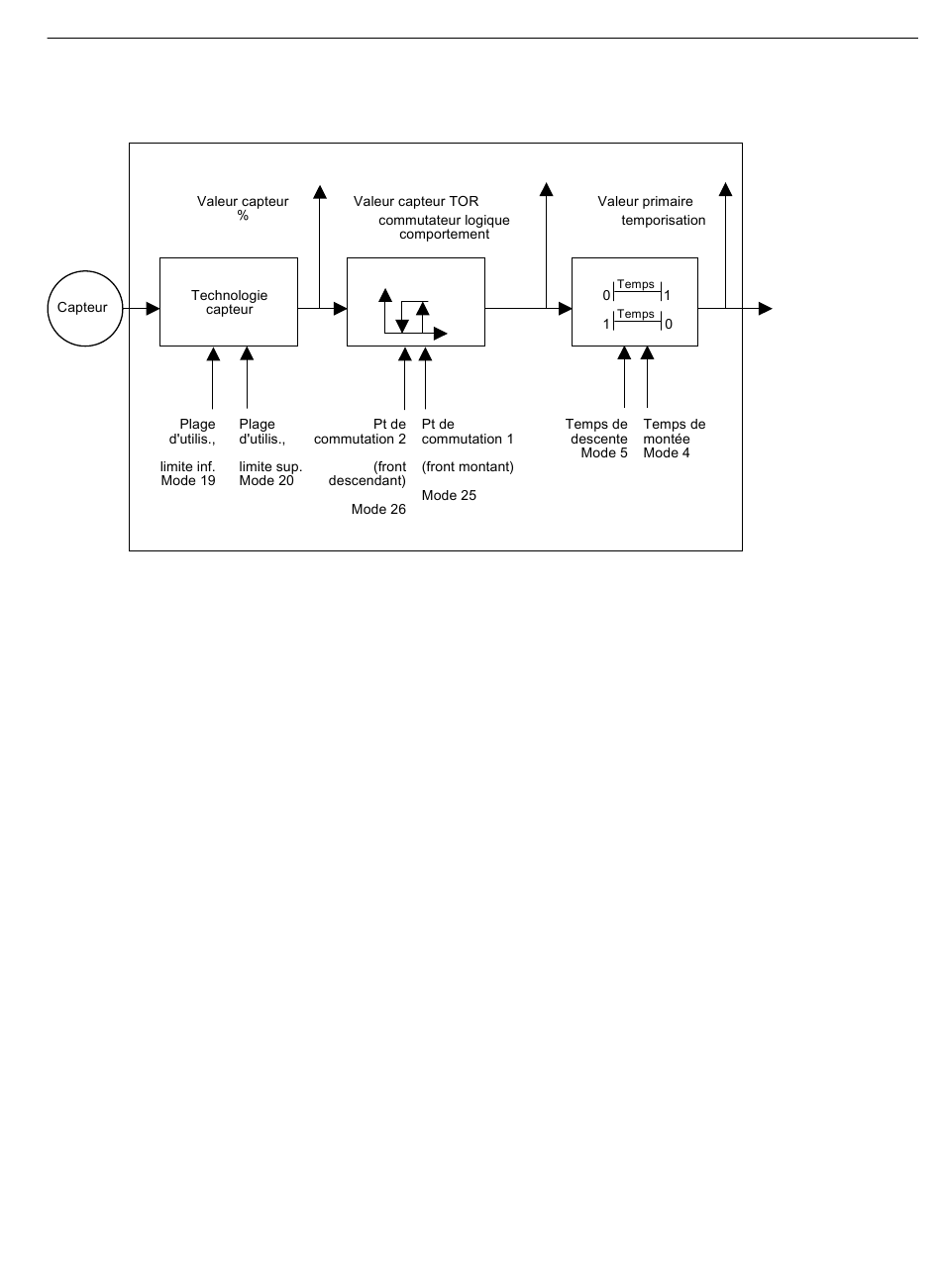

Groupes de fonction bloc transducteur
Principe de fonctionnement
La valeur de fréquence (représentée en 'unités de comptage'
limites de mesure. Le dépassement du seuil entraîne un état Mauvais et le message
d'erreur Défaut de mesure. La valeur de fréquence corrigée est stockée dans la Valeur capteur.
Le signal analogique du capteur est transformé en signal TOR, pour contrôler le point de
commutation. Le point de commutation est doté d'une hystérésis.
Une fonction de temporisation permet au signal TOR de disposer de temporisations individuelles
(temps de montée et de descente). La fonction de temporisation agit comme un filtre pour
compenser, par exemple, les perturbations à la surface d'un produit. Le résultat du filtrage est la
valeur primaire.
Température de l'électronique
Le Bloc transducteur permet également de surveiller la température interne de l'électronique de
l'appareil. En cas de dépassement d'une limite, l'état bascule mais la valeur capteur reste
inchangée. Les limites applicables correspondent à la température ambiante autorisée pour les
composants de l'électronique. Tout dépassement de ces températures peut endommager les
composants ou entraîner des dysfonctionnements.
En cas de dépassement d'une limite, l'état bascule sur GOOD – Active Critical Alarm – Limit
Overflow/Underflow (BON - Alarme critique active - dépassement haut/bas de la limite). L'état
de la valeur capteur, valeur capteur TOR et la valeur primaire dans le Bloc transducteur entrée
TOR se voient attribuer l'état UNCERTAIN – Value inaccurate (INCERTAIN, Valeur inexacte).
Cette opération s'accompagne d'un message de diagnostic PROFIBUS Température de
l'électronique trop élevée.
Les indicateurs
Pointek CLS200/CLS300 numérique
Instructions de service, 05/2021, A5E51589034-AA
permettent de visualiser les températures minimum et maximum enregistrées.
