3. Installation
Festo P.BE-MIDI/MAXI-03-FR fr 0209f
Note
N'alimenter les modules avec détendeur (plaque d'extré-
mité) qu'en air comprimé (> 3 bar). En cas de travail avec
du vide, la fonction régulation de pression est inutile.
Note
Dans le cas de plusieurs systèmes avec air d'échappement
centralisé : Installer des clapets anti-retour dans les collec-
teurs d'échappement, afin d'éviter tout défaut de fonction-
nement par pression de retour.
Système 1 Commun 82/84
Collecteur 3/5
Collecteur 82/84
Collecteur 3/5
Terminal de
distributeurs

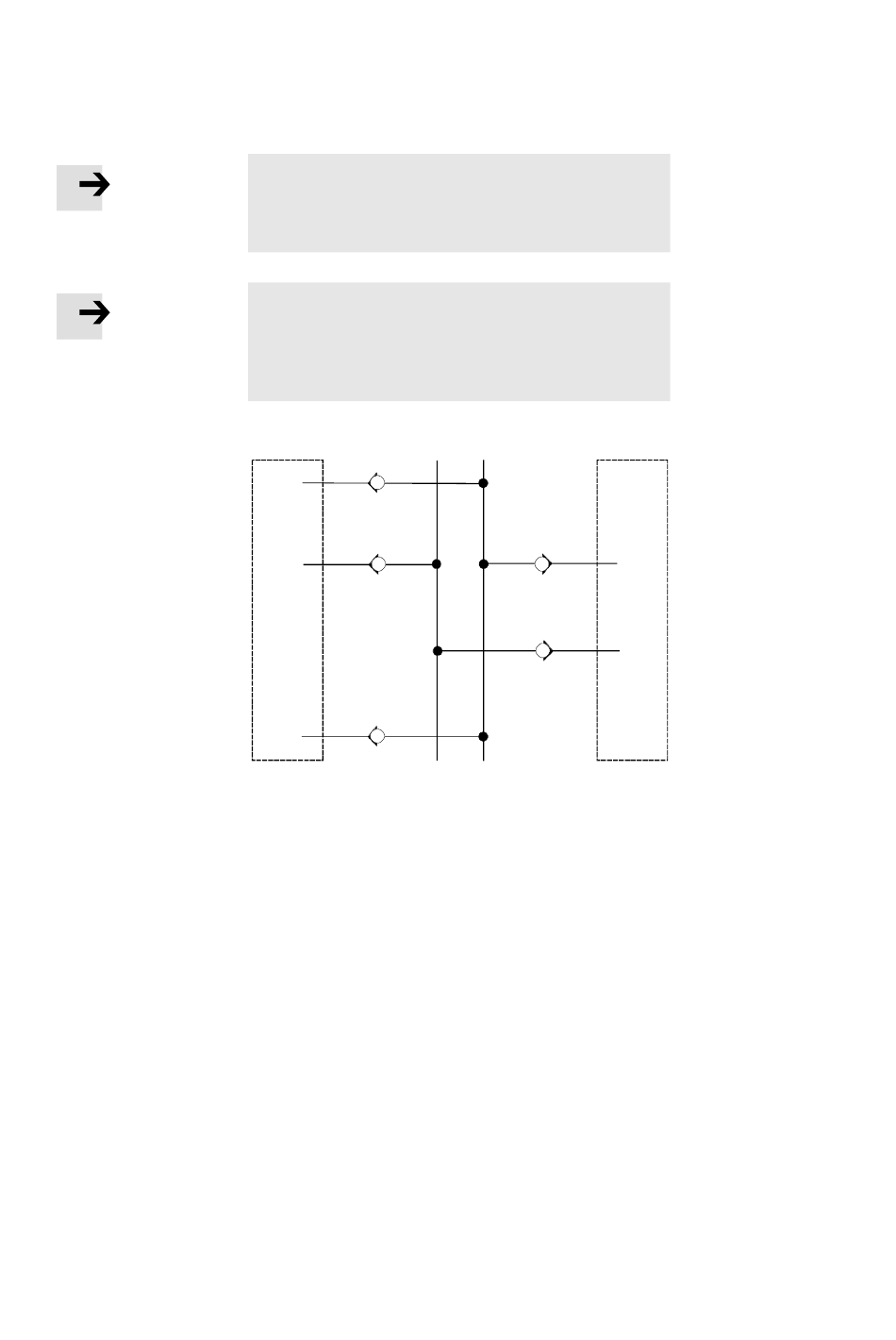

Fig. 3/2 : Collecteurs avec clapet anti-retour
Système 2
Collecteur 3/5
Collecteur 82/84
Commun 3/5
Terminal de
distributeurs
3-11
