Abrir este manual en la página 5 de manera que se
E
visualicen los elementos y conexiones.
1 Elementos operativos y conexiones
1 Control de nivel para señal de entrada
2 Indicador de sobrecarga CLIP
3 Fusible T 250 mA
4 Interruptor ON/OFF con LED de señalización
5 Conexión de alimentación 230 V~/50 Hz
6 Entrada XLR (balanceada)
7 Salida XLR (balanceada)
8 Entrada RCA (sin balancear)
9 Entrada RCA (sin balancear)
2 Consejos de utilización
Esta aplicación cumple las normativas CE 73/23/CEE
para aplicaciones de bajo voltaje y 89/336/CEE de
compatibilidad electromagnética.
Este equipo usa alto voltaje (230 V~). No abrir jamás
el interior del equipo, ya que una mala manipulación,
podría sufrir una descarga eléctrica mortal. Además,
la apertura del equipo anula cualquier derecho de
garantía.
Antes de su puesta en marcha respetar los siguientes
puntos:
El equipo es solamente utilizable para usos en inte-
riores.
Protegerlo de la humedad y del calor (temperatura
de utilización autorizada 0 – 40 °C).
No conectar el equipo y desconectar el cable de ali-
mentación inmediatamente, en los siguientes casos:
1. El módulo o el cable de alimentación se observan
dañados.
2. Se observa alguna anomalía después de una
caída accidental del equipo o similar.
3. Se detectan anomalías.
El módulo solo puede repararse por personal auto-
rizado.
Nunca debe desconectarse el cable de alimentación
tirando de el.
Si el equipo no es reparado por personal autorizado,
si es utilizado de manera brusca o no es utilizado
para los propósitos originalmente diseñados, la
garantía quedará automáticamente anulada.
Para su limpieza utilizar siempre un paño seco y
blando, sin agua ni productos químicos.
Una vez el aparato es retirado definitivamente del
circuito de distribución, debe depositarse en una
fábrica de reciclaje adaptada.
16
3 Aplicaciones
Esta columna activa de PA utiliza un sistema de alta-
voces de 2 vías y un amplificador de potencia inte-
grado (42 W ), puede utilizarse para diferentes
MAX
usos en sonorización Public Address:
– Escenarios medianos
– Mitins
– Conferencias
– Actividades públicas, etc.
La señal de entrada puede utilizarse a través de las
conexiones de salida, para conectar varias columnas
activas PA en paralelo desde una sola señal.
4 Conexión
1) Conectar la señal fuente (mesa de mezcla, pream-
plificadores, etc.) en la entrada RCA IN (8) o XLR IN

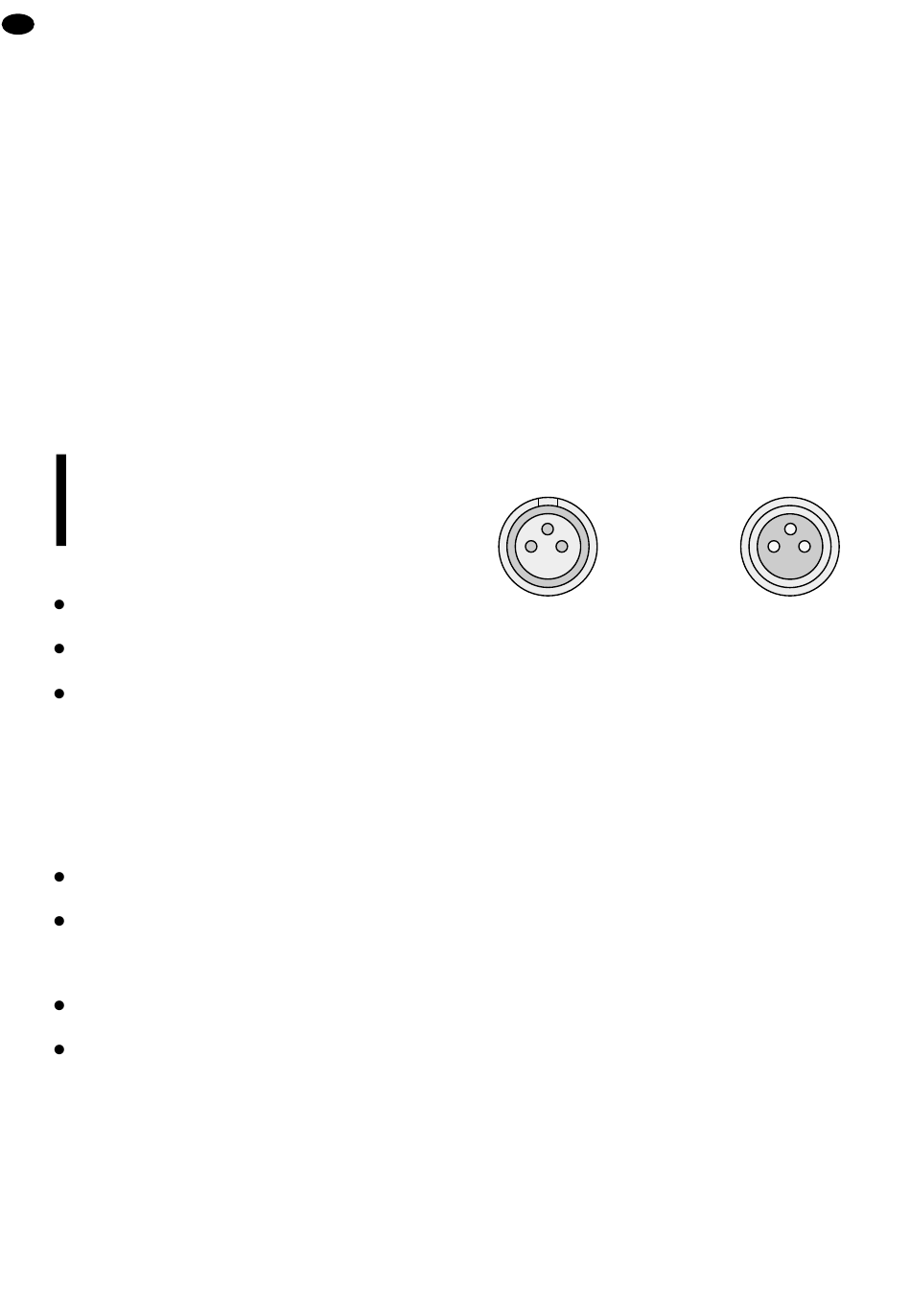

balanceada (6). Las conexiones XLR son:
1 = masa
2 = polo positivo
3 = polo negativo
3
2 1
Entrada XLR IN (6)
2) Si se usan varios recintos amplificados, la entrada
de las cajas pueden alimentarse de las conexiones
RCA OUT (9) o XLR OUT (7).
3) Finalmente conectar, la caja amplificada en la red
(230 V~/50 Hz) con el cable de conexión que se
incluye.
5 Conexión y ajuste del nivel
1) Para evitar dar el máximo nivel de volumen durante
la conexión, antes de encender el amplificador
bajar el nivel de la señal de entrada. Girar el control
LEVEL (1) de la caja amplificada en la posición
media. Seguidamente, se puede conectar el inter-
ruptor de alimentación POWER (4).
2) Con el control LEVEL (1) se controla el volumen de
la caja amplificada. Este control no varia la señal de
salida hacia otros equipos conectados en la cone-
xión OUT (7 o 9).
3) Si el sistema se sobrecarga con demasiado volu-
men, el LED CLIP (2) se enciende. Reducir el nivel
de entrada con el control LEVEL (1).
3
1 2
Salida XLR OUT (7)
