Guide de l'opérateur
Guide de l'opérateur
Commandes
1
4
5
12

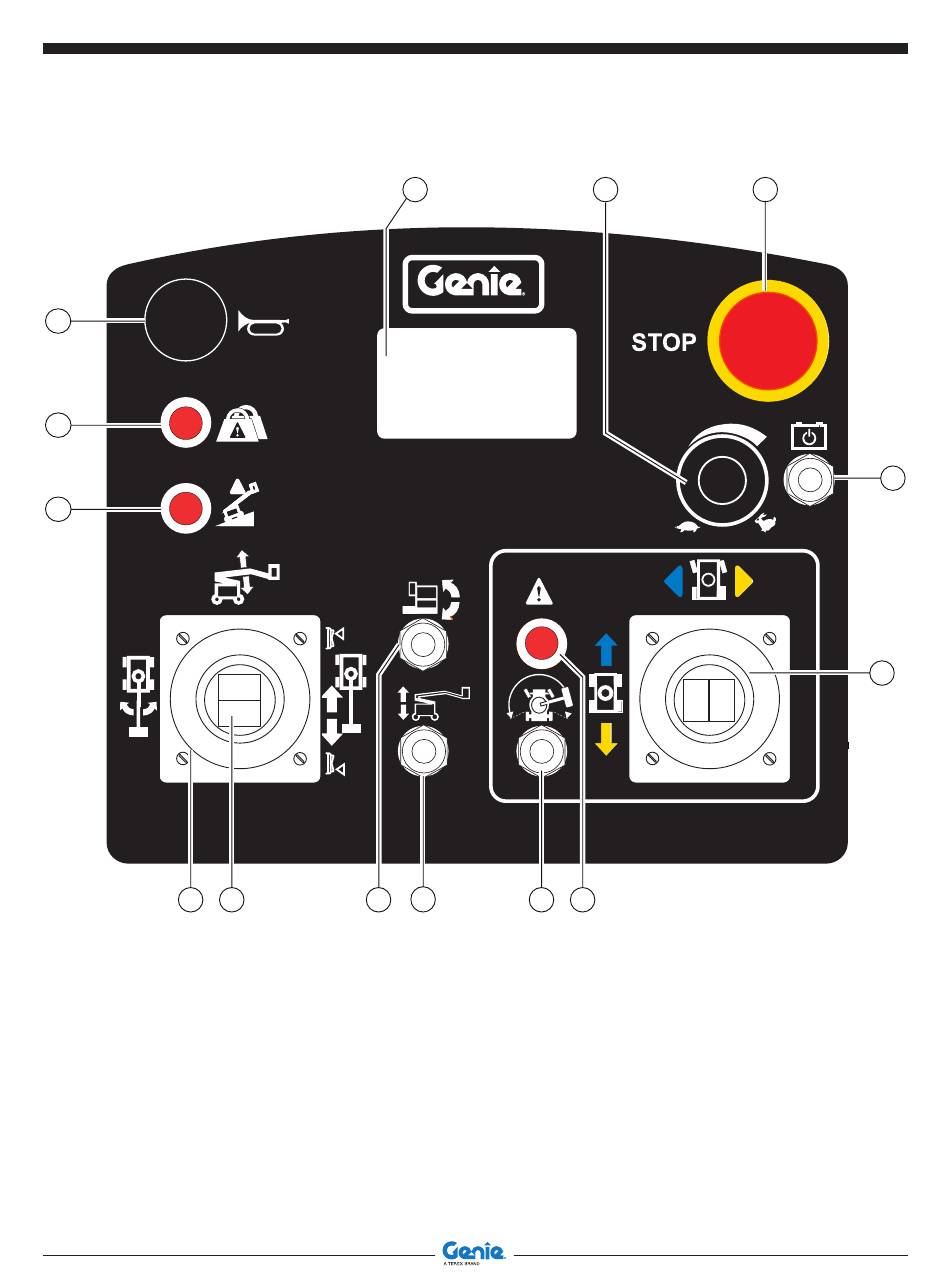

Panneau de commande de la plate-forme
1 Bouton d'avertisseur
2 Interrupteur pour lever-baisser la flèche secondaire
3 Interrupteur de niveau de la plate-forme
4 Non utilisé
5 Témoin de machine inclinée
6 Bouton d'arrêt d'urgence rouge
7 Manette de contrôle proportionnelle pour la
fonction de conduite et interrupteur au pouce
pour fonction de direction
8 Témoin de conduite activée
22
13
3
Première édition • Première impression
9
2
10
8
9 Écran LCD
10 Interrupteur de conduite activée
11 Contrôleur de vitesse de la flèche
12 Manette de contrôle proportionnelle à deux axes
pour fonctions de montée/descente de la flèche
primaire et de rotation à gauche/droite de la tourelle
13 Interrupteur au pouce pour fonction
d'extension/rétraction de la flèche primaire
14 Interrupteur d'abaissement d'urgence
Z-33/18
11
6
Partie N° 1257144FR
14
7
