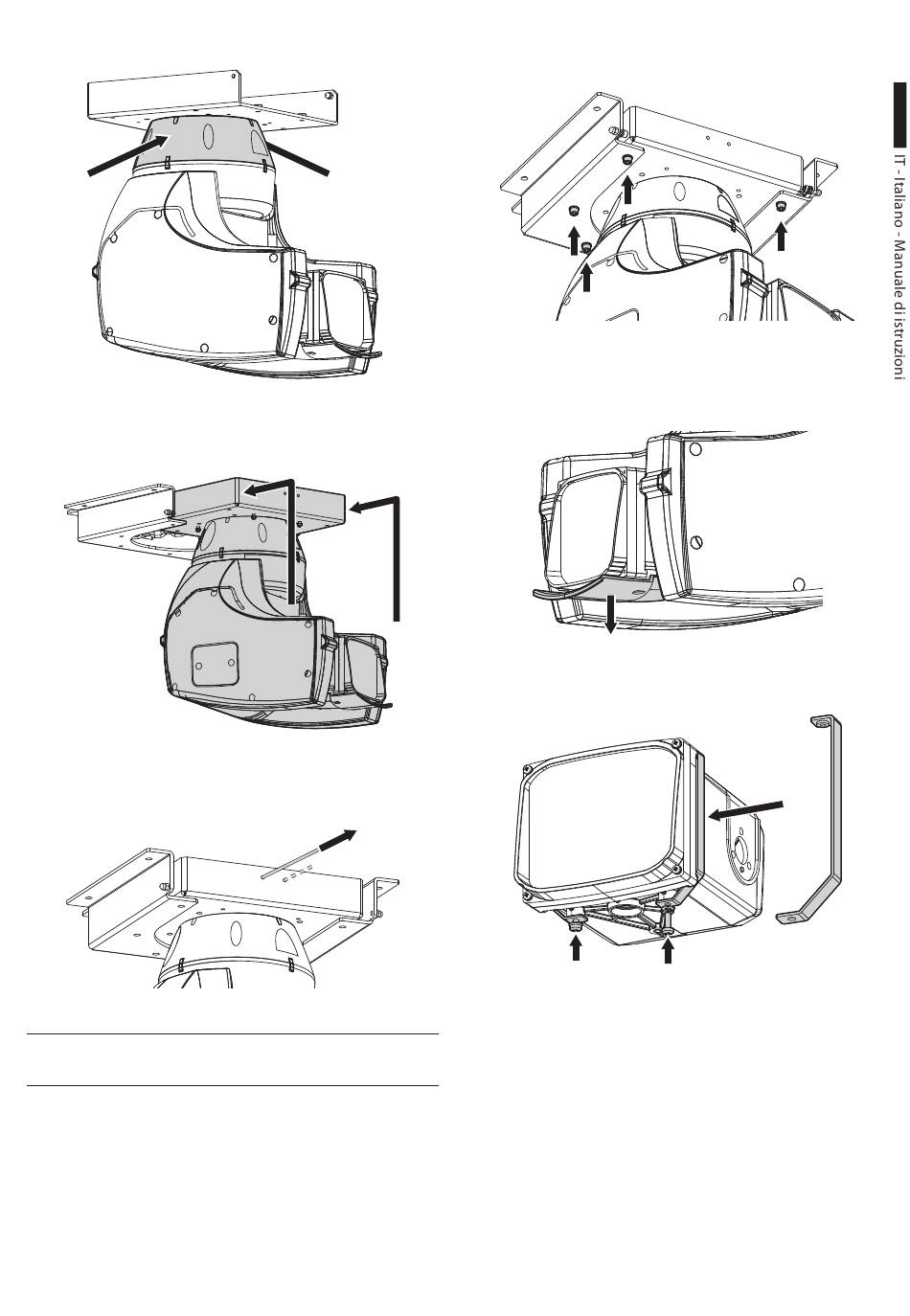

Afferrare con le due mani il brandeggio nella zona
attorno alla base.
Fig. 20
Inserire la staffa inferiore nella superiore come da
figura.
Fig. 21
Recuperare i cavi prima di spingere completamente
la staffa inferiore all'interno della superiore.
Fig. 22
Durante questa fase evitare che catena e
h h
cavi rimangano incastrati tra le due staffe.
Fissare la staffa inferiore alla superiore con le 6 viti
e rondelle; aggiungere frenafiletti Loctite 238 o
equivalente.
Fig. 23
6.1.2 Fissaggio tettuccio
Smontare il tettuccio dalla custodia.
Fig. 24
Fissare le due staffe alla custodia.
Fig. 25
