Lifetime MINI-GO-ROUND 90797 Instructions D'assemblage page 39

SECTION 3 (CONTINUED) /
TOOLS AND HARDWARE REQUIRED /
3/16 in/po (5 mm)
(1)
1/2 in/po (13 mm)
(1)
3.9

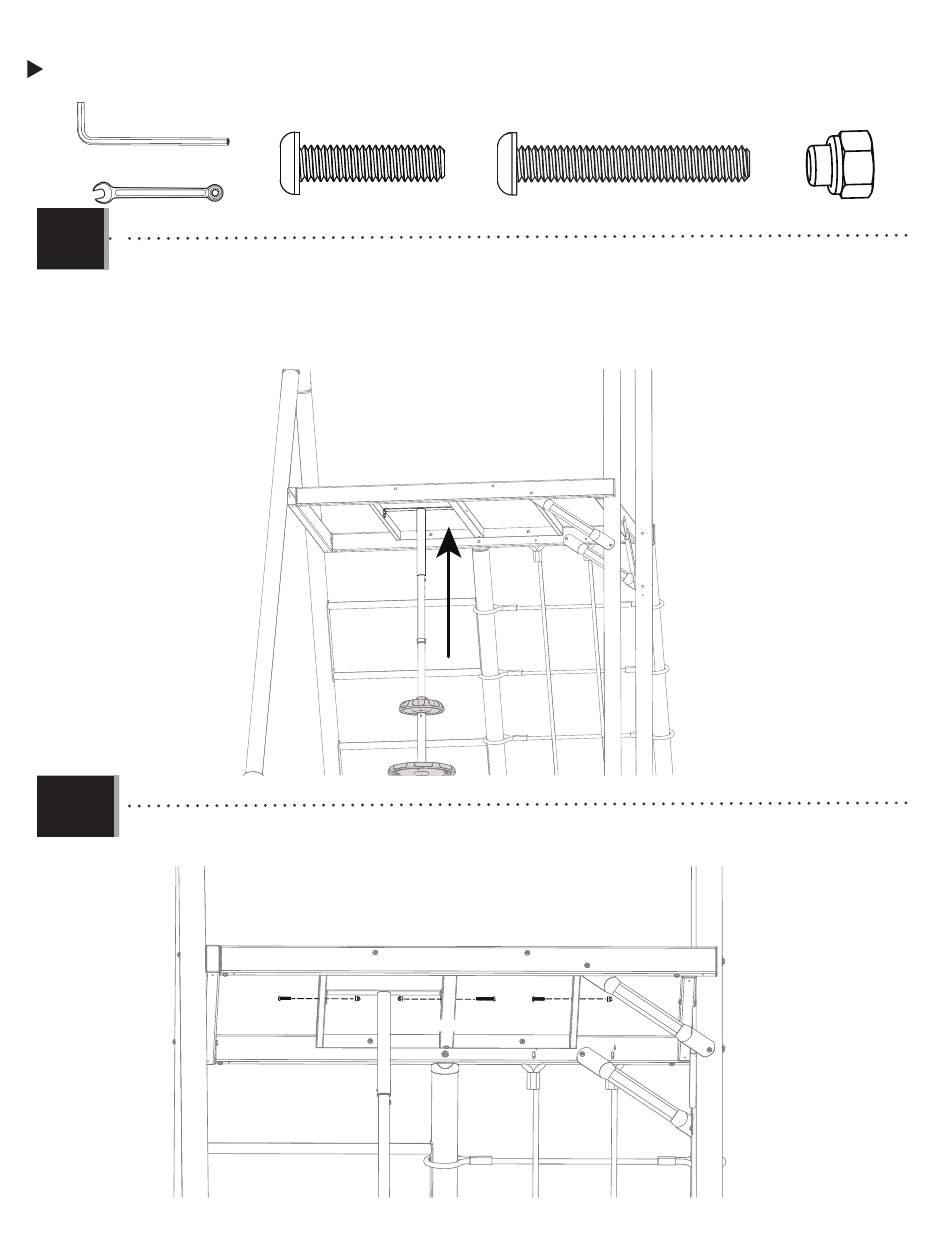

• Raise the top bracket assembly (FIU) until it reaches the inside deck support (CBL) on the side of the inside deck
support that is closer to the ladder (CBQ).
• Soulevez l'assemblage supérieur de l'équerre (FIU) jusqu'à ce qu'il atteigne le support du pont intérieur (CBL) sur le côté
du support du pont intérieur le plus près de l'échelle (CBQ).
• Levante el montaje del soporte superior (FIU) hasta que alcance el soporte interior de la cubierta (CBL) en el lado del
soporte interior de la cubierta que está más cerca de la escalera (CBQ).
3.10
• Attach the top bracket assembly (FIU) to the inside deck support (CBL).
• Fixez l'assemblage supérieur de l'équerre (FIU) au support du pont intérieur (CBL).
• Fije el montaje del soporte superior (FIU) al soporte interior de la cubierta (CBL).
SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
OUTILS ET QUINCAILLERIE REQUIS
ARX (x2)
FIU
CBQ
FIU
ARX AAN AAN
CBL
/ INSTRUMENTAL Y HERRAJE REQUERIDOS
ASB (x1)
CBL
ARX
AAN
ASB
39
AAN (x3)
