3. Installation
3.3.7 Câble d'alimentation électrique pour le SEC−AC
1
PHOENIX POWER−
COMBICON sur X9
2
Alimentation pour
SEC−AC−305

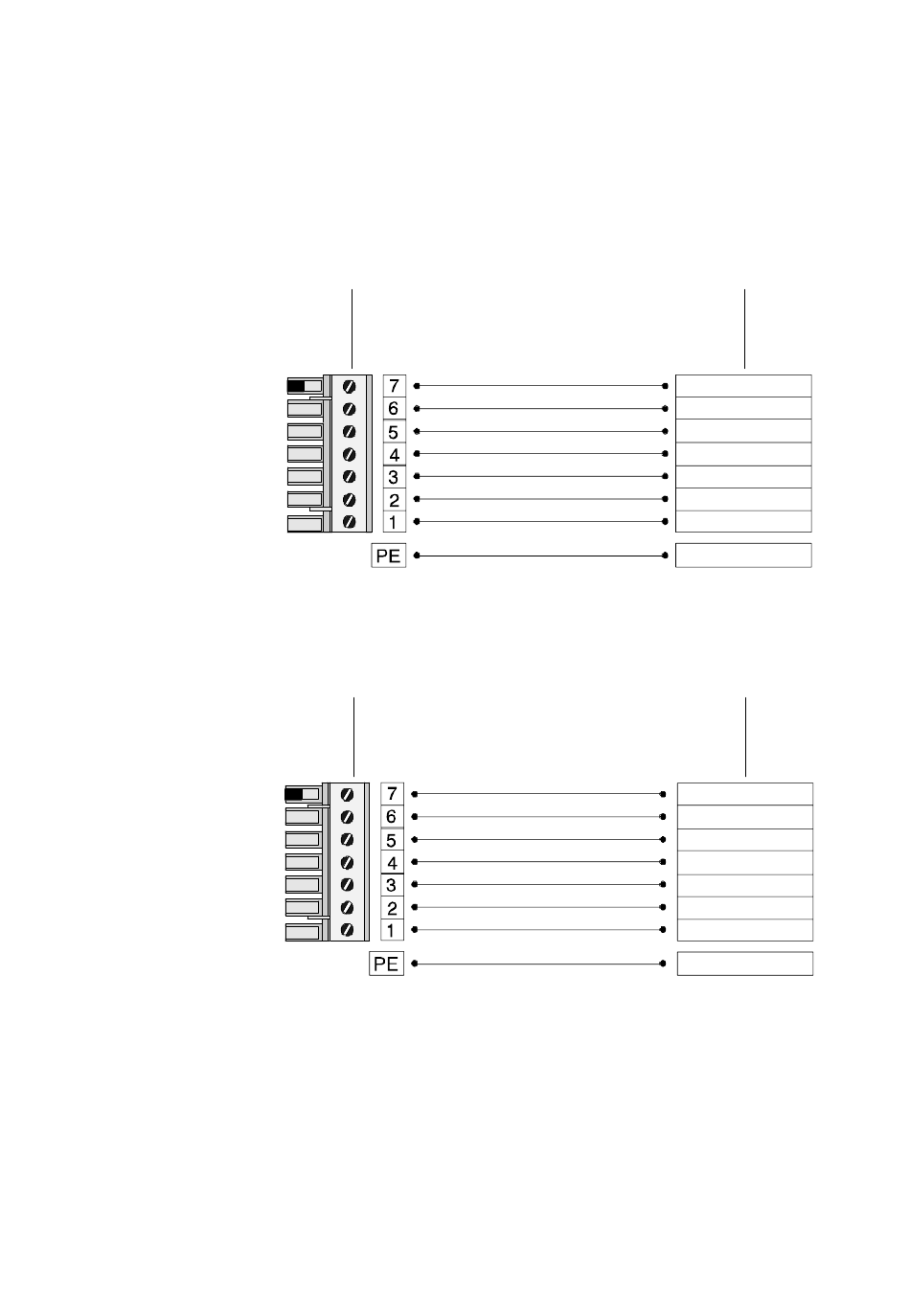

Fig. 3/6 : Affectation du câble d'alimentation pour SEC−AC−305
1
PHOENIX POWER−
COMBICON sur X9
2
Alimentation pour
SEC−AC−508
Fig. 3/7 : Affectation du câble d'alimentation pour SEC−AC−508
3−16
1
1
2
24 V GND
24 VCC
ZK−
ZK+ 310 VCC
N
−
L1 230 VCA
PE
2
24 V GND
24 VCC
ZK−
ZK+ 560 VCC
L3 400 VCA
L2 400 VCA
L1 400 VCA
PE
Festo P.BE−SEC−AC−HW−FR fr 0802d
