Strumento multifunzione trifase
con 1 o 2 ingressi "Easy Connect"
7. CARATTERISTICHE GENERALI

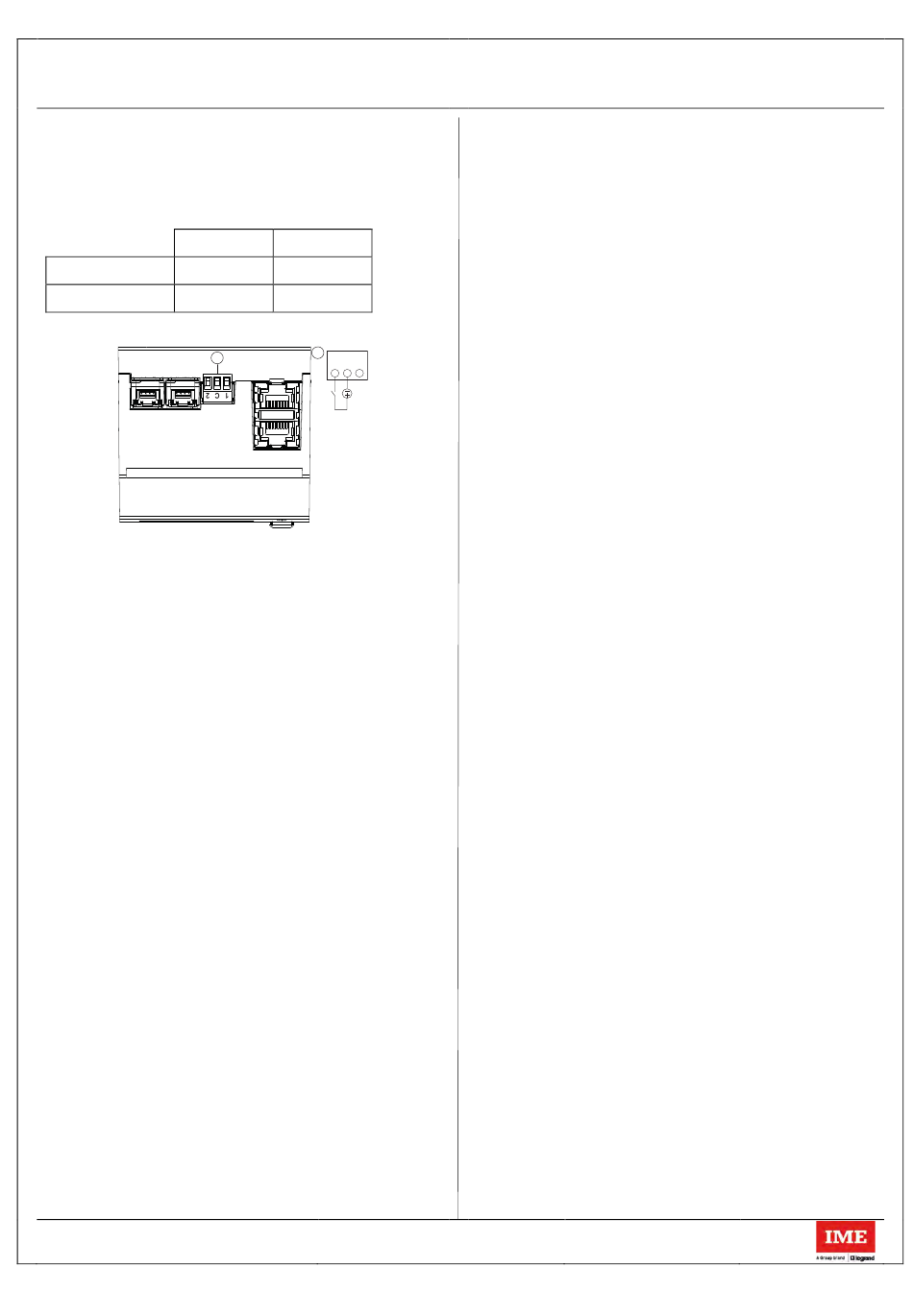

Ingresso digitale
- L'ingresso digitale permette la commutazione del conteggio di
energia su 4 tariffe
- 3 morsetti di ingresso con punto in comune (1 - C - 2)
Morsetti Senza bussola
Cavo rigido 0,05 ÷ 1,5 mm²
Cavo flessibile 0,05 ÷ 1,5 mm²
- Tensione nominale: 12-24V dc, 10mA Max
A
2 1
CURRENT INPUT
Caratteristiche della porta di comunicazione ModBus:
- Indirizzi programmabili: 1 a 247(5 * )
- Velocità di comunicazione: 4,8 – 9,6 – 19,2 * – 38,4 kbps
- Bit di parità: nessuno, pari * , dispari
- Bit di stop: 1
- Isolata galvanicamente rispetto agli ingressi di misura
- Standard RS485 3 fili, Half-Duplex, su connettore RJ45
- Protocollo Modbus RTU
®
- Tempo di risposta: ≤ 200ms
-
Resistenza di terminazione da120Ω interna allo strumento
(impostabile dal menù di SETUP, valore di default none * )
- MFD41ORFCDT: Indirizzo programmabile da 1 a 247
- MFD42ORFCDT: Indirizzo programmabile da n = 1 a n = 246 per
misure primo ingresso e indirizzo n+1
misure secondo ingresso
Caratteristiche della porta di comunicazione MBus:
- Standard: EN 13757
- Trasmissione: asincrona seriale
- N°-bit: 8
- Bit di parità: pari fissa
- Velocità di comunicazione: 300-600-1.200-2.400 * -4.800-9.600bit/s
- N° indirizzo primario: 0 * ...250
- MFD41ORFCMT / MFD42ORFCMT:
Indirizzo primario programmabile da 0 a 250
- MFD41ORFCMT / MFD42ORFCMT:
Indirizzo secondario programmabile da 0 a 99999999
- Load MBus:1
- Isolata galvanicamente rispetto gli ingressi di misura
- Misure trasferite: vedere protocollo di comunicazione
* Dati di fabbrica
Informativa di Prodotto: IDP000348IT_01
Con bussola
0,05 ÷ 2,5 mm²
0,05 ÷ 2,5 mm²
A
E
1 C 2
+
RS485
per
(assegnato automaticamente)
Modificata il: -
Codici: MFD41ORFCDT – MFD42ORFCDT
MFD41ORFCMT – MFD42ORFCMT
Modello: NEMO D4-ec
7. CARATTERISTICHE GENERALI
Raccomandazioni:
Per la protezione del dispositivo contro sovraccarichi e cortocircuiti,
si consiglia di utilizzare un interruttore magnetotermico
Classe di protezione:
- Indice di protezione dei terminali rispetto ai contatti diretti:
IP 20 (IEC/EN 60529);
- Indice di protezione faccia frontale contro i contatti diretti:
IP 54 (IEC/EN 60529);
- Classe II: pannello frontale con placca;
- Classe di protezione contro gli impianti meccanici IK03
(IEC/EN 62262)
Resistenza alle vibrazioni:
- Vibrazione: da 5 a 150Hz ampiezza 0,15mm/1g
- Shock: 19g / 16msec
Materiale:
BLEND >PC + ABS<;
Identificazione secondo ISO 11469: >PC<;
GWFI IEC 60965-2-12 (§1.6mm): 850°C;
Classificazione reazione alla fiamma UL 94 / IEC 60695_11_10
(1.6/3.2 mm): V2;
Temperature ambiente di esercizio:
- Tmin. = - 20 °C; Tmax. = + 60 °C.
Temperature ambiente di immagazzinamento:
- Tmin. = - 25 °C; Tmax. = + 70 °C
Peso:
0,270Kg
Volume imballato: .
3
1,5 dm
Ambiente:
meccanico M1 - elettrico E2
Prima stesura: 19/02/2021
5 / 7
