Strumento multifunzione trifase
con 1 o 2 ingressi "Easy Connect"
7. CARATTERISTICHE GENERALI
Laseratura:
Lato Sinistro
Informazioni di tracciabilità

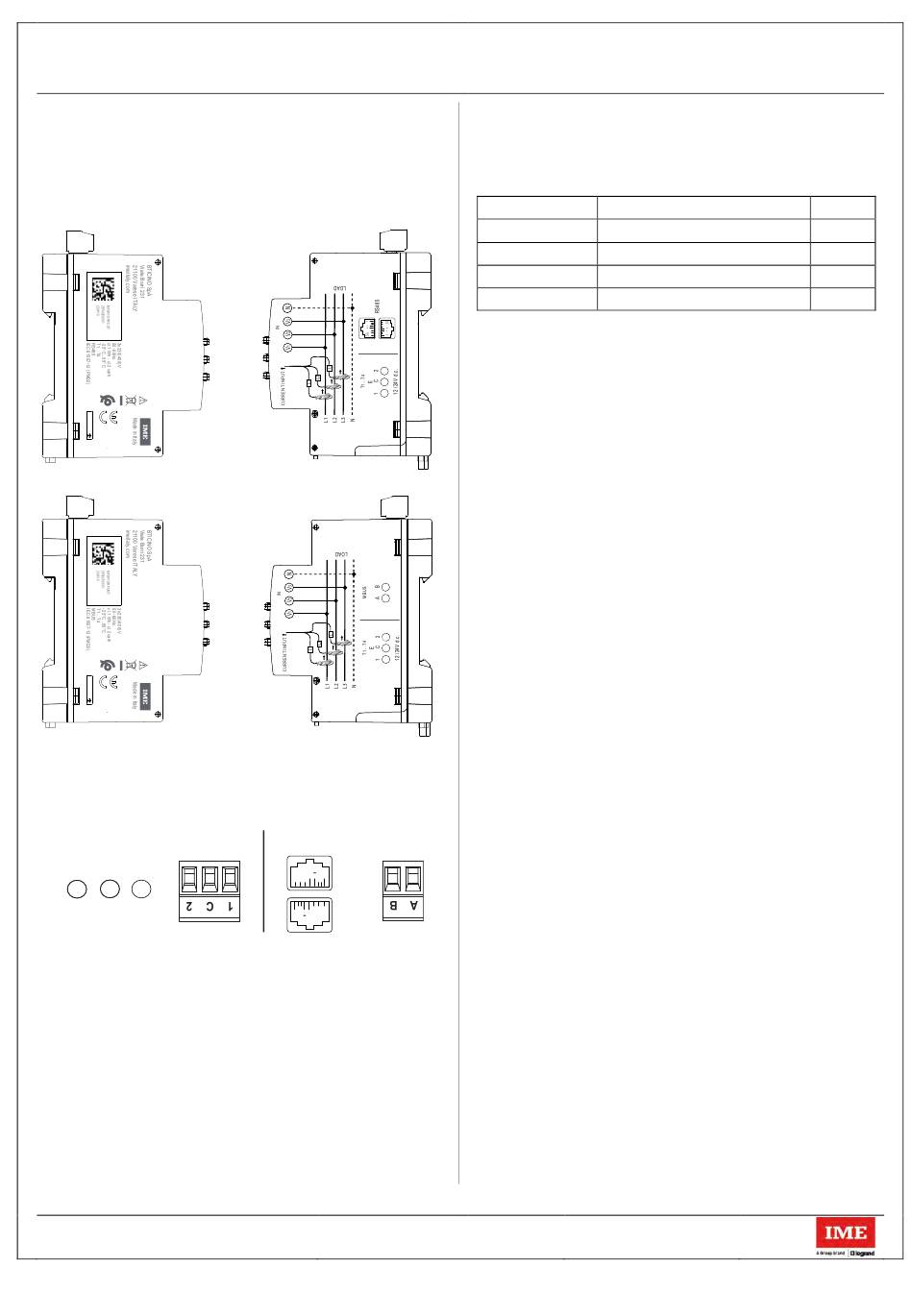

vista lato sinistro
RS485
MBUS
Marcature uscite comunicazione e ingressi tariffari:
T1 / T2 / T3 /T4
E
1 C
2
12 / 24V d.c.
Informativa di Prodotto: IDP000348IT_01
Lato Destro
Schemi di collegamento
vista lato destro con Rogowski apribili
RS485 MBUS
SG + 1
1 + SG
Modificata il: -
Codici: MFD41ORFCDT – MFD42ORFCDT
MFD41ORFCMT – MFD42ORFCMT
Modello: NEMO D4-ec
7. CARATTERISTICHE GENERALI
Display e LED metrologico :
- Grafico retroilluminato 1,8 pollici (256x128).
Ingressi Rogowski
630A
1600A
3200A
6300A
Visualizzazione del valore e programmazione:
- Attraverso la tastiera frontale, 3 pulsanti
- Accesso protetto da codice di identificazione
Grandezze misurate e precisione in conformità
- Corrente: cl.1
- Tensione: cl.0,5
- Frequenza: ± 0,1 Hz
- Potenza totale attiva istantanea, fase, valore medio e max. valore
medio: cl.1
- Potenza totale reattiva istantanea, fase, valore medio e max.
valore medio: cl.2
- Potenza totale apparente istantanea, fase, valore medio e max.
valore medio: cl.1
- Fattore di Potenza: cl.1
- Energia attiva totale e parziale, tariffarie, di fase, positiva e
negativa cl.1
- Energia reattiva totale e parziale, tariffe, di fase, positiva e negativa
cl.2
- Energia apparente cl.1
Le classi sopra indicate sono garantite mantenendo la centratura, tra
sensore Rogowski e conduttore primario, con gli appositi accessori
forniti ed un contenuto armonico entro i limiti della EN/IEC 61557-12
Analisi armonica (THD):
valore e grafico
- Fino alla 15° armonica
Potenza media:
- Grandezza: potenza attiva, reattiva, apparente
- Calcolo: media mobile, sul periodo selezionato
- Tempo media: 3/5/8/10/15/20/30/60min
- Load Profile (
Curva di carico di potenza),
valori di Potenza media registrati:
Tempo di media impostato | Intervallo della curva
3 min
5 min
60 min
Contaore azzerabile:
- Conteggio di ore e minuti di funzionamento
- Risoluzione 8 cifre (6 per le ore + 2 per i minuti)
- Visualizzazione massima: 999999.99
- Valore programmabile: 0...50% Pn
Prima stesura: 19/02/2021
(continua)
Risoluzione Energie Wh/imp.
1kWh/kvarh/kVAh
1kWh/kvarh/kVAh
1kWh/kvarh/kVAh
0,01MWh/Mvarh/MVAh
(vedi al manuale dell'utente).
( codice predefinito 1000 )
EN/IEC 61557-12
diagramma degli ultimi 24
72 min
2 ore
24 ore
(Potenza attiva positiva)
10
25
50
100
