Multifunktionsgerät mit 1 oder 2
"Easy Connect"-Eingängen

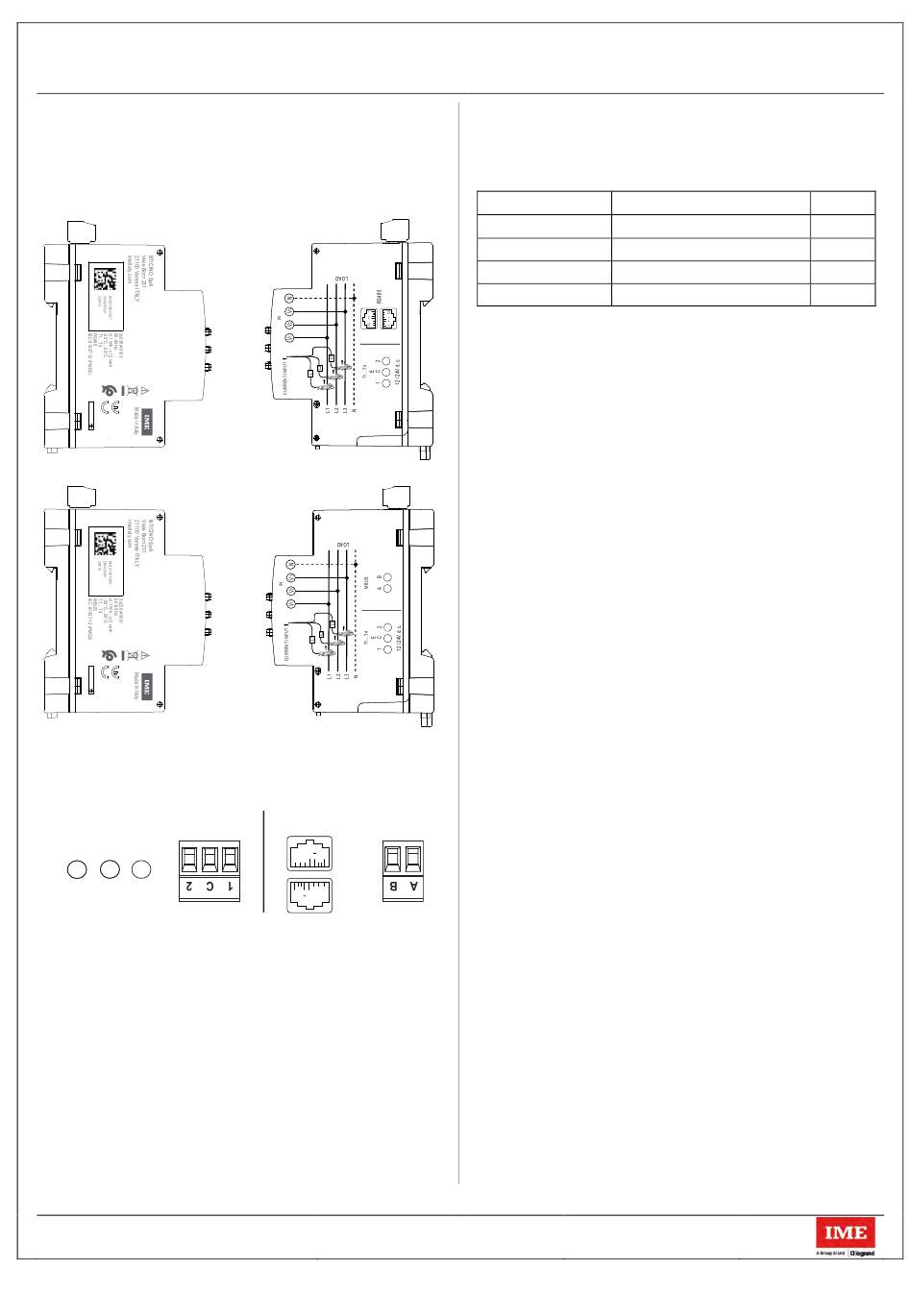

7. ALLGEMEINE EIGENSCHAFTEN
Lasermarkierung:
Linke Seite
Informationen zur Rückverfolgbarkeit
vista lato sinistro
RS485
MBUS
Markierungen Kommunikationsausgänge und Tarifeingänge:
T1 / T2 / T3 /T4
E
1 C 2
12 / 24V d.c.
Produktinformationen: IDP000348DE_01
Rechte Seite
Anschlussschema
vista lato destro con Rogowski apribili
RS485 MBUS
SG + 1
1 + SG
Geändert am: -
Codes: MFD41ORFCDT – MFD42ORFCDT
MFD41ORFCMT – MFD42ORFCMT
Modell: NEMO D4-ec
7. ALLGEMEINE EIGENSCHAFTEN
Display und Metrologie LED:
- Rückbeleuchtete Anzeige 1,8 Zoll (256x128).
Rogowski-Eingänge
630A
1600A
3200A
6300A
Anzeige des Wertes und Programmierung:
- Mit der Fronttastatur, 3 Tasten (siehe Benutzerhandbuch).
- Zugriffsschutz durch Identifikationscode (Defaultcode 1000)
Messgrößen und Genauigkeit nach
- Strom: Kl.1
- Spannung: Kl. 0,5
- Frequenz: ± 0,1 Hz
- Momentane Gesamtwirkleistung, Phase, Mittelwert und maximaler
Mittelwert: Kl.1
- Momentane Blindleistung, Phase, Mittelwert und maximaler
Mittelwert: Kl.2
- Momentane Scheinleistung, Phase, Mittelwert und maximaler
Mittelwert: Kl.1
- Leistungsfaktor Kl.1
- Gesamte und partielle Wirkenergie, Tarife, Phase, positiv und
negativ Kl.1
- Gesamt- und partielle Blindenergie, Tarif-, Phasenenergie, positive
und negative Kl.2
- Scheinenergie Kl.1
Die oben genannten Klassen werden durch die Einhaltung der
Zentrierung, zwischen Rogowski-Sensor und Primärleiter, mit dem
entsprechenden mitgelieferten Zubehör und einem
Oberwellengehalt innerhalb der Grenzen der EN/IEC 61557-12
gewährleistet.
Oberschwingungsanalyse
(THD): Wert und graphische Darstellung
- bis Oberschwingung der 15. Ordnung
Leistungsmittelwert:
- Größe: Wirk-, Blind-, Scheinleistung
- Berechnung: Gleitender Durchschnitt, über den ausgewählten
Zeitraum
- Mittlere Zeit: 3/5/8/10/15/20/30/60 Min.
- Lastprofil, Diagramm der letzten 24 aufgezeichneten
Leistungsmittelwerte:
Eingestellte Mittelungszeit | Kurvenbereich
3 Min.
5 Min.
60 Min.
Rückstellbarer Zähler:
- Betriebsstunden und -Minutenzähler
- Auflösung 8 Zahlen (6 für Stunden + 2 für Minuten)
- Maximale Anzeige: 999999.99
- Programmierbarer Wert: 0...50% Pn (positive Wirkleistung )
Erstausgabe: 19/02/2021
(Fortsetzung)
Auflösung Energie Wh/imp.
1kWh/kvarh/kVAh
1kWh/kvarh/kVAh
1kWh/kvarh/kVAh
0,01MWh/Mvarh/MVAh
EN/IEC 61557-12
72 Min.
2 Stunden
24 Stunden
10
25
50
100
4 / 7
