Instrumento multifunción trifásico
con 1 o 2 entradas "Easy Connect"
7. CARACTERÍSTICAS GENERALES

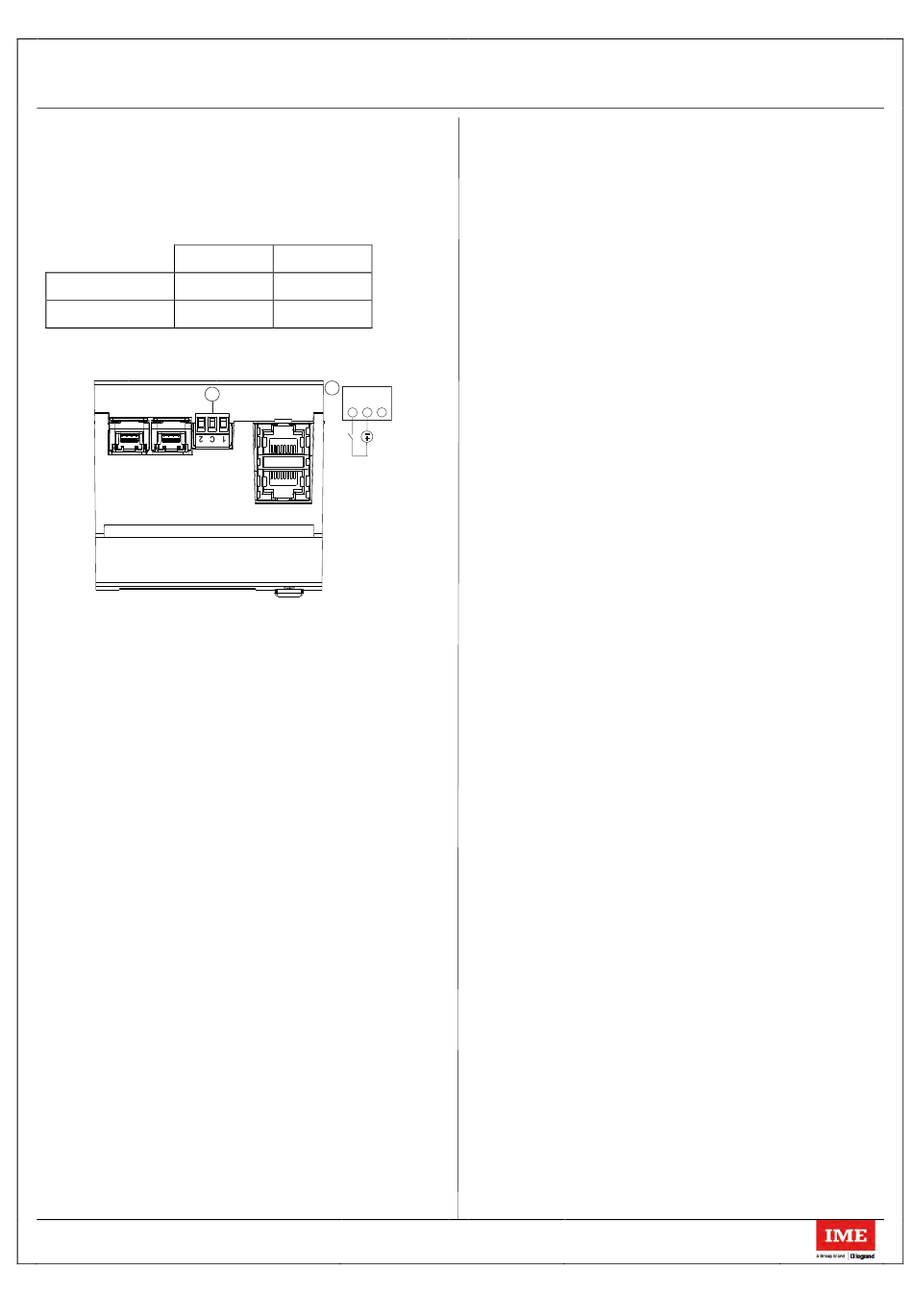

Entrada digital
- La entrada digital permite la conmutación del recuento de energía
en 4 tarifas
- 3 bornes de entrada con punto en común (1 - C - 2)
Bornes Sin casquillo
Cable rígido 0,05 ÷ 1,5 mm²
Cable flexible 0,05 ÷ 1,5 mm²
- Tensión nominal: 12-24Vdc, 10mA Máx.
A
2 1
CURRENT INPUT
Características del puerto de comunicación ModBus:
- Direcciones programables: 1 a 247 (5*)
- Velocidad de comunicación: 4,8 – 9,6 – 19,2* – 38,4 kbps
- Bits de paridad: ninguno, pares*, impares
- Bits de stop: 1
- Aislamiento galvánico respecto de las entradas de medida
- Estándar RS485 3 hilos, Half-Duplex, en conector RJ45
- Protocolo Modbus® RTU
- Tiempo de respuesta: ≤ 200ms
- Resistencia de terminación de120Ω interna en el instrumento
(ajustable en el menú de SETUP, valor predefinido none*)
- MFD41ORFCDT: Dirección programable de 1 a 247
- MFD42ORFCDT: Dirección programable de n = 1 a n = 246 para
medidas primera entrada y dirección n+1
para medidas según entrada
Características del puerto de comunicación MBus:
- Estándar: EN 13757
- Transmisión: asíncrona serial
- N°-bit: 8
- Bits de paridad: pares fija
- Velocidad de comunicación: 300-600-1.200-2.400*-4.800-9.600bit/s
- N.° dirección primaria: 0*...250
- MFD41ORFCMT / MFD42ORFCMT:
Dirección primaria programable de 0 a 250
- MFD41ORFCMT / MFD42ORFCMT:
Dirección secundaria programable de 0 a 99999999
- Load MBus:1
- Aislamiento galvánico respecto de las entradas de medida
- Medidas transferidas: ver el protocolo de comunicación
* Datos de fábrica
Información sobre el producto: IDP000348ES_01
Con casquillo
0,05 ÷ 2,5 mm²
0,05 ÷ 2,5 mm²
A
E
1 C 2
+
RS485
(asignada automáticamente)
Modificada el: -
Códigos: MFD41ORFCDT – MFD42ORFCDT
MFD41ORFCMT – MFD42ORFCMT
Modelo: NEMO D4-ec
7. CARACTERÍSTICAS GENERALES
Recomendaciones:
Para la protección del dispositivo contra sobrecargas y
cortocircuitos, se aconseja utilizar un interruptor magnetotérmico
Clase de protección:
- Grado de protección de los bornes contra contactos directos:
IP 20 (IEC/EN 60529);
- Índice de protección parte frontal contra contactos directos:
IP 54 (IEC/EN 60529);
- Clase II: panel frontal con placa;
- Clase de protección contra impactos mecánicos IK03
(IEC/EN 62262)
Resistencia a las vibraciones:
- Vibración: de 5 a 150Hz amplitud 0,15mm/1g
- Choque: 19g / 16msec
Material de la funda:
BLEND >PC + ABS<;
Identificación según ISO 11469: >PC<;
GWFI IEC 60965-2-12 (§1.6mm): 850°C;
Clasificación reacción a la llama UL 94 / IEC 60695_11_10
(1.6/3.2 mm): V2;
Temperatura ambiente de funcionamiento:
- Tmin. = - 20 °C; Tmax. = + 60°C.
Temperatura ambiente de almacenaje:
- Tmin. = - 25 °C; Tmax. = + 70 °C
Peso:
0,270Kg
Volumen embalado:
1,5 dm
Ambiente:
mecánico M1 - eléctrico E2
Primera redacción: 19/02/2021
