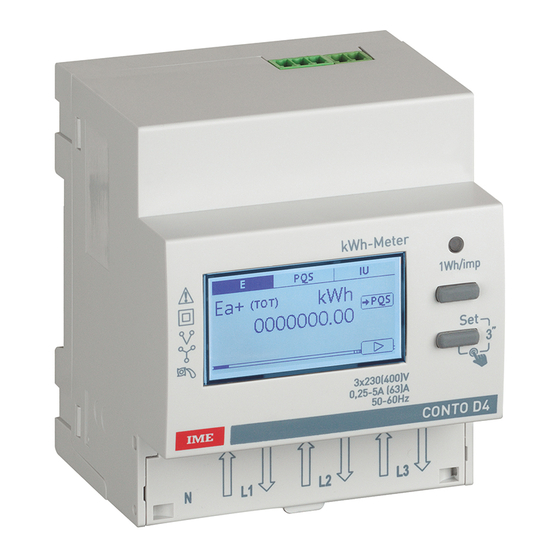

LEGRAND IME CONTO D4-Pt Mode D'emploi

Compteur d'énergie sur CT/1A - /5A,
à raccordement indirect
1. UTILISATION
Compteur d'énergie bidirectionnelle active et réactive (4 quadrants).
Connexion indirecte via Transformateurs de courant avec rapport
/1A - /5A. Le dispositif, en 4 modules DIN, est auto-alimenté et est
doté de communication ModBus ou Mbus ou d'une sortie
impulsionnelle et d'entrée double tarif.
Le menu permet de configurer le dispositif pour le fonctionnement
dans les différents types de connexion (3N3E, 3-3E et 3-2E).
2. GAMME
Code Réf. In Sorties
1/5A Impulsions
60177800
1/5A ModBus
60177700
1/5A MBus
60177850

3. INSTALLATION

Fixation:
Sur rail symétrique EN/IEC 60715 ou guide DIN 35.
Outillages nécessaires:
Pour la fixation du dispositif sur guide DIN : tournevis plat de 5,5
mm (de 4 à 6 mm)
Info produit: IDP000191FR_05
Entrées Plage de tension
Impulsions 3x100V 3x230V 3x400V ± 15%
2 Tarif /
3x100V 3x230V 3x400V ± 15%
Impulsions
2 Tarif /
3x100V 3x230V 3x400V ± 15%
Impulsions
Modifiée le: 20/04/2021
BTicino
SpA
Viale Borri 231, 21100 Varese - Italia
www.imeitaly.com
Réf.: 60177800 - 60177700 - 60177850
Modèle: CONTO D4-Pt
Sommaire
1. Utilisation ............................................................ 1
2. Gamme ............................................................... 1
3. Installation .......................................................... 1
4. Dimensions......................................................... 1
5. Connexions ........................................................ 2
6. Données de fonctionnement .............................. 3
7. Caractéristiques générales............................4
8. Conformité et certifications ................................ 7
9. Communication .................................................. 8
Position de fonctionnement :
Verticale, horizontale, dessus/dessous,

4. DIMENSIONS

Boitier:
4 modules DIN43880
66,0 mm
49,2 mm
Pages
latérale
71,2 mm
Première version: 19/03/2019
1 | 8
