ZONES DE PIÉGEAGE
S'assurer que les supports sont alignés de sorte que le capteur photoélectrique et le réfl ecteur se feront face de chaque
côté de la zone de piégeage comme illustré. Déterminer la confi guration de vos supports.

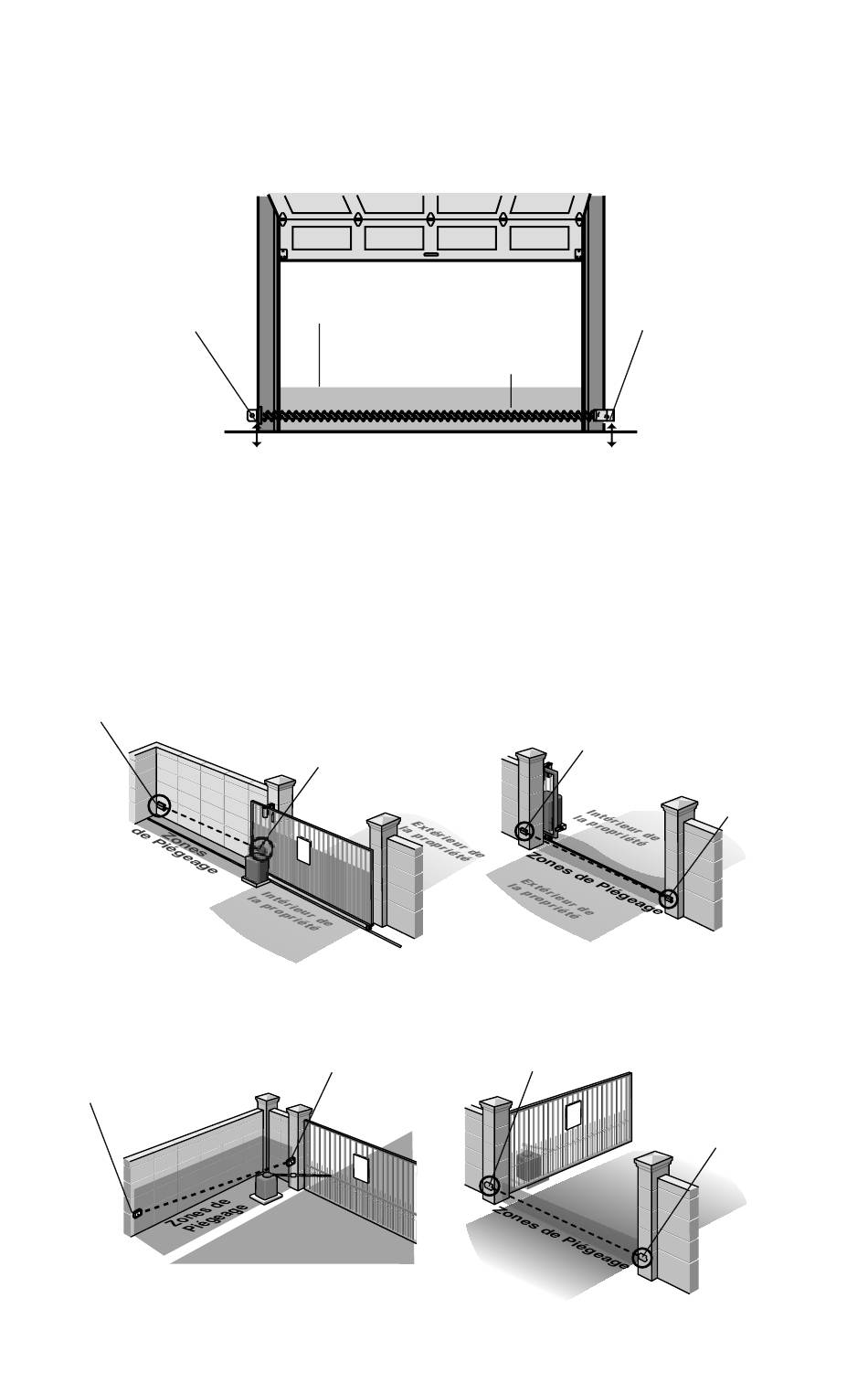

APPLICATION POUR PORTE COMMERCIALE (MODÈLE CPS-RPEN4)
ZONE DE PIÉGEAGE DE PORTE COMMERCIALE
Réfl ecteur
6 po (15 cm) max. au-dessus
du sol et à l'écart de la porte.
APPLICATION POUR PORTAIL (MODÈLE CPS-RPEN4GM)
ZONES DE PIÉGEAGE DE PORTAIL COULISSANT
Réfl ecteur
ZONES DE PIÉGEAGE DE PORTAIL PIVOTANT
Réfl ecteur
Zone de piégeage
Faisant face à la porte depuis l'intérieur de l'immeuble
(les directives d'installation sont les mêmes pour tous les types de porte).
Capteur
photoélectrique
!
Capteur
photoélectrique
Zone de protection du
faisceau de lumière invisible
Capteur
photoélectrique
!
10
Capteur
photoélectrique
6 po (15 cm) max. au-dessus
du sol et à l'écart de la porte.
Capteur
photoélectrique
Réfl ecteur
!
Réfl ecteur
