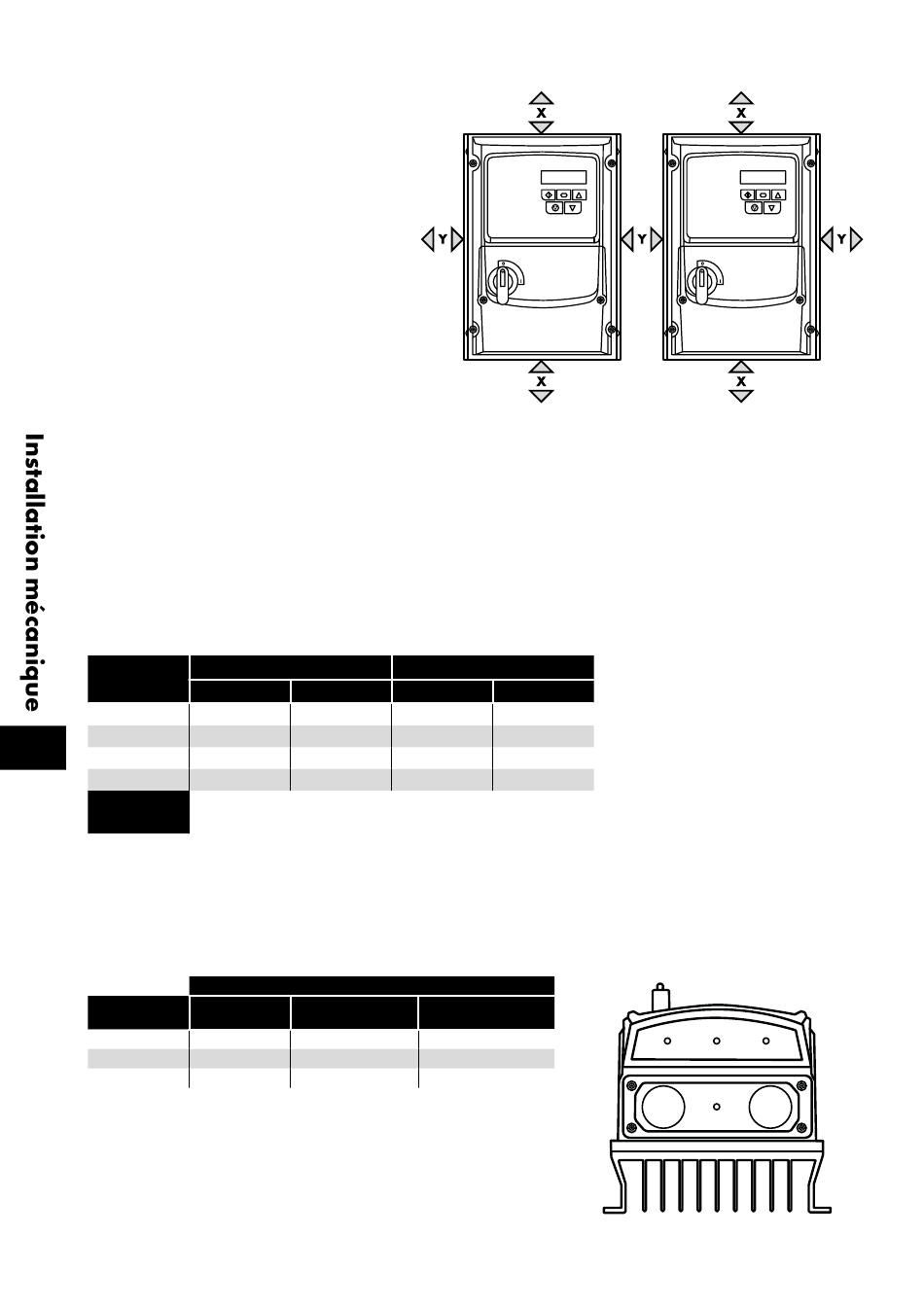

3.10. Directives de montage (unités IP66)
A vant de monter le variateur, assurez-vous que
l'emplacement choisi réponde aux exigences
environnementales pour le variateur indiquées dans la
section 1 1. 1 . Environnement à la page 68.
L e variateur doit être monté verticalement, sur un
surface plane.
L es dégagements minimaux de montage indiqués
dans le tableau ci-dessous doivent être respectés.
L e site de montage et les fixations choisies doivent
être suffisants pour supporter le poids des variateurs.
E n utilisant le variateur comme modèle, ou les
dimensions ci-dessus, marquez les emplacements
nécessaires pour le forage.
D es presse-étoupes appropriés pour maintenir la
protection contre la pénétration du variateur sont
nécessaires. Des trous de presse-étoupe pour la
puissance et les câbles du moteur sont pré-moulés dans le boîtier du variateur, Les tailles de presse-étoupes recommandées sont
indiquées ci-dessous. Les trous de presse-étoupe pour les câbles de commande peuvent être découpés selon les besoins.
L 'emplacement de montage doit être exempt de vibrations.
N e montez pas le variateur dans un endroit où il y a une humidité excessive, des produits chimiques corrosifs en suspension dans
l'air ou des particules de poussière potentiellement dangereuses. Évitez de le monter à proximité de sources de chaleur élevées.
Le variateur ne doit pas être monté à la lumière directe du soleil. Si nécessaire, installez une protection solaire appropriée.
L'emplacement de montage doit être à l'abri du gel.
N e limitez pas le flux d'air à travers le dissipateur de chaleur du variateur. Le variateur génère de la chaleur qui doit pouvoir se
dissiper naturellement. Il faut respecter un dégagement d'air correct autour du variateur.
S i l'emplacement est soumis à de fortes variations de la température ambiante et de la pression de l'air, installez une soupape de
compensation de pression appropriée dans la plaque du presse-étoupe du variateur.
REMARQUE Si le variateur a été stocké pendant une période supérieure à 2 ans, les condensateurs de la liaison CC doivent être reformés.
Taille du
châssis
1
2
3
3
4
Les indications ci-dessus sont données à titre indicatif et la température ambiante de fonctionnement du variateur
REMARQUE
DOIT être maintenue dans les limites indiquées au point 1 1. 1 . Environnement à tout moment.
3.11. Plaque de presse-étoupe
L'utilisation d'un système de presse-étoupe approprié est nécessaire pour maintenir le classement IP / NEMA approprié. La plaque
de presse-étoupe comporte des trous d'entrée de câble pré-moulés pour les connexions d'alimentation et de moteur qui peuvent être
utilisés avec les presse-étoupes, comme indiqué dans le tableau suivant. Si des trous supplémentaires sont nécessaires, ils peuvent
être percés à la taille appropriée. Lors du perçage, veillez à ne pas laisser de particules dans le produit.
Type de presse-étoupes et tailles de trou recommandés
Taille du
châssis
Taille 1
Taille 2 & 3
Taille 4
L e niveau de protection contre les infiltrations ("Type") est uniquement atteint
lorsque les câbles sont installés à l'aide d'un manchon ou d'un raccord
reconnu par UL pour un système de conduits flexibles qui répond au niveau
de protection requis ("Type").
P our les installations de conduits, les trous d'entrée des conduits nécessitent
une ouverture standard aux dimensions requises spécifiées par le NEC.
Non destiné à être installé à l'aide d'un système de conduit rigide.
16 | Guide de l'utilisateur Optidrive Eco | Version 3.11
X –En haut et en bas
mm
in
200
7,87
200
7,87
200
7,87
200
7,87
Câbles électriques et moteur
Taille
Presse-étoupe
du trou
PG recommandé
22
PG16
27
PG21
37
PG29
Y – De part et d'autre
mm
in
10
0,39
10
0,39
10
0,39
10
0,39
Plaque presse-étoupe IP66 / NEMA 4X
Presse-étoupe
métrique alternatif
M20
M25
-
