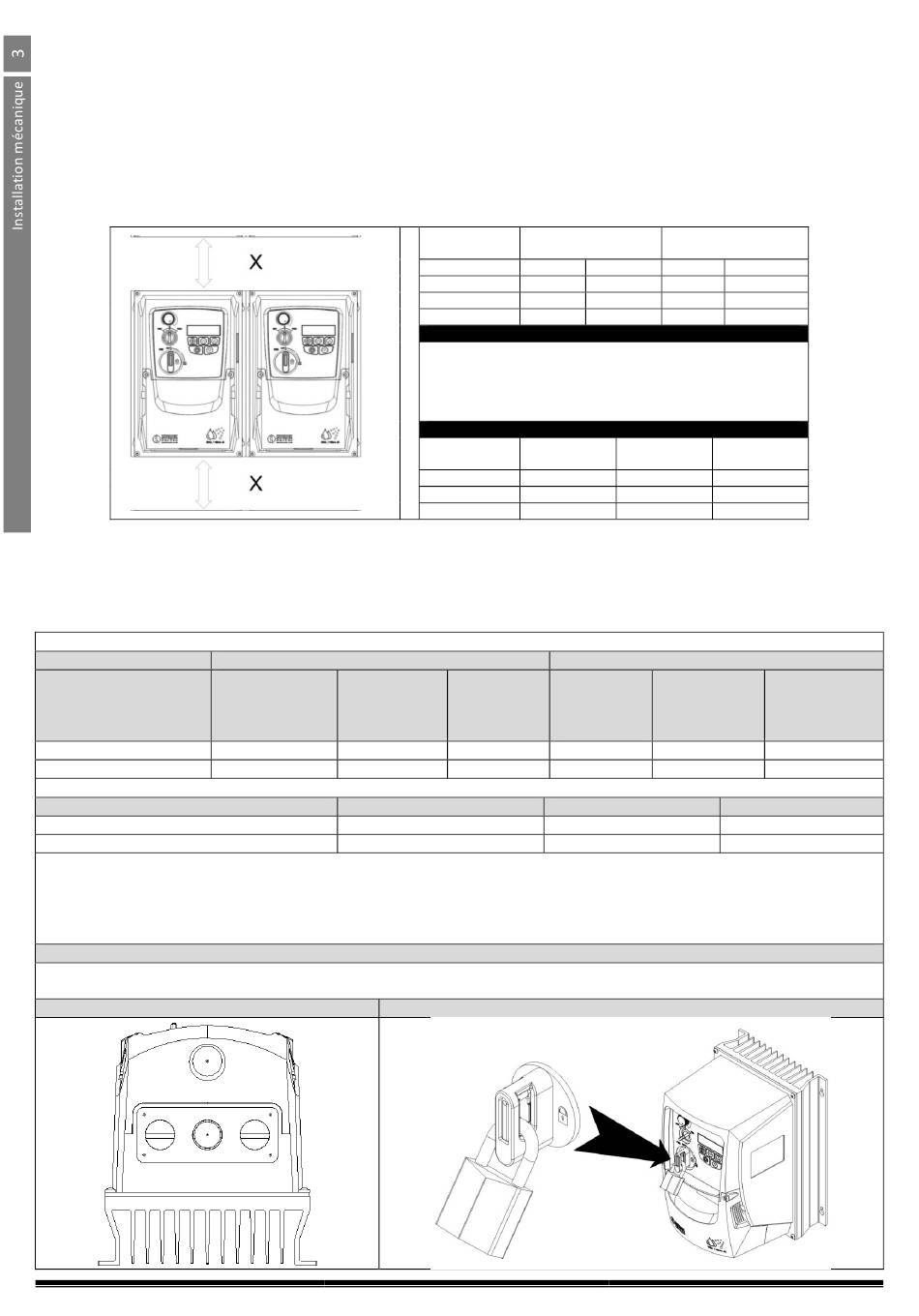

3.6. Lignes directrices pour le montage (unités IP66)
Avant de monter le variateur, assurez‐vous que l'emplacement choisi répond aux exigences de condition environnementale requises pour le
variateur indiquées à la section 9.1
Le variateur doit être installé verticalement, sur une surface plane appropriée
Les dégagements minimaux de montage indiqués dans le tableau ci‐dessous doivent être respectés
Le site de montage et les supports choisis doivent être suffisamment résistants pour supporter le poids des variateurs
En utilisant le variateur en tant que modèle, ou les dimensions indiquées ci‐dessus, marquez les emplacements requis pour le forage
Des presse‐étoupes appropriés pour maintenir la protection contre l'entrée du variateur sont nécessaires. Les trous des presse‐étoupes pour les
câbles d'alimentation et les câbles du moteur sont prémoulés dans le boîtier du variateur, les épaisseurs de presse‐étoupe recommandées sont
indiquées ci‐dessus. Les trous de presse‐étoupes pour les câbles de commande peuvent être coupés au besoin.
3.7. Plaque presse‐étoupe et verrouillage
L'utilisation d'un système de presse‐étoupe approprié est requise pour maintenir la notation IP/Nema appropriée. La plaque de presse‐
étoupe présente des trous d'entrée de câble prémoulés pour les connexions d'alimentation et de moteur appropriées à une utilisation avec
des presse‐étoupes comme indiqué dans le tableau suivant. Lorsque des trous supplémentaires sont nécessaires, ceux‐ci peuvent être forés
à une dimension appropriée. Veillez à ne pas laisser de particules dans le produit lors du forage.
Dimensions et types de trous recommandés pour les presse‐étoupes :
Dimension 1
Dimension 2 et 3
Dimensions des trous flexibles pour conduit :
Dimension 1
Dimension 2 et 3
La protection contre l'infiltration homologuée UL (« Type ») n'est conforme que lorsque les câbles sont installés à l'aide d'une
douille ou d'un raccord reconnu UL pour un système de conduits flexibles qui répond au niveau de protection requis (« Type »)
Pour les installations de conduit, les trous d'entrée de conduit nécessitent une ouverture standard aux dimensions requises
spécifiées par le NEC
Non destiné à être installé avec un système de conduit rigide
Verrouillage de l'isolateur de puissance
Sur les modèles commutés, le commutateur principal de l'isolateur de puissance peut être verrouillé en position « ARRÊT » à l'aide d'un
cadenas de manille standard de 20 mm (non fourni).
IP66/Plaque presse‐étoupe Nema 4X
10
Guide d'utilisation Optidrive ODE‐3 Révision 1.21
Câbles d'alimentation et du moteur
Dimension du
Presse‐étoupe
trou moulé
impérial
22 mm
PG13.5
27 mm
PG21
Dimensions de forage
www.invertekdrives.com
Dimensions du
X au‐dessus et en
variateur
dessous
mm
1
200
2
200
3
200
Les pertes de chaleur typiques du variateur représentent environ 3 %
des conditions de charge de fonctionnement.
Les informations ci‐dessous ne sont que des directives ; la température
ambiante d'utilisation du variateur DOIT être maintenue en tout
temps.
Dimensions des presse‐étoupes
Dimensions du
Câble
variateur
d'alimentation
1
M20 (PG13.5)
2
M25 (PG21)
3
M25 (PG21)
Presse‐
Dimensions
étoupe
entrée
métrique
défonçable
(knockout)
M20
22 mm
M25
22 mm
Dimensions commerciales
28 mm
35 mm
IP66/Unité de verrouillage Nema 4X
Y chaque côté
pouce
mm
pouce
7,87
10
0,39
7,87
10
0,39
7,87
10
0,39
Remarque :
Câble du
Câbles de
moteur
commande
M20 (PG13.5)
M20 (PG13.5)
M25 (PG21)
M20 (PG13.5)
M25 (PG21)
M20 (PG13.5)
Câbles de commande et de signalisation
Presse‐étoupe
impérial
PG13.5
PG13.5
¾ in
1 in
Presse‐étoupe
métrique
M20
M20
Métrique
21
27
