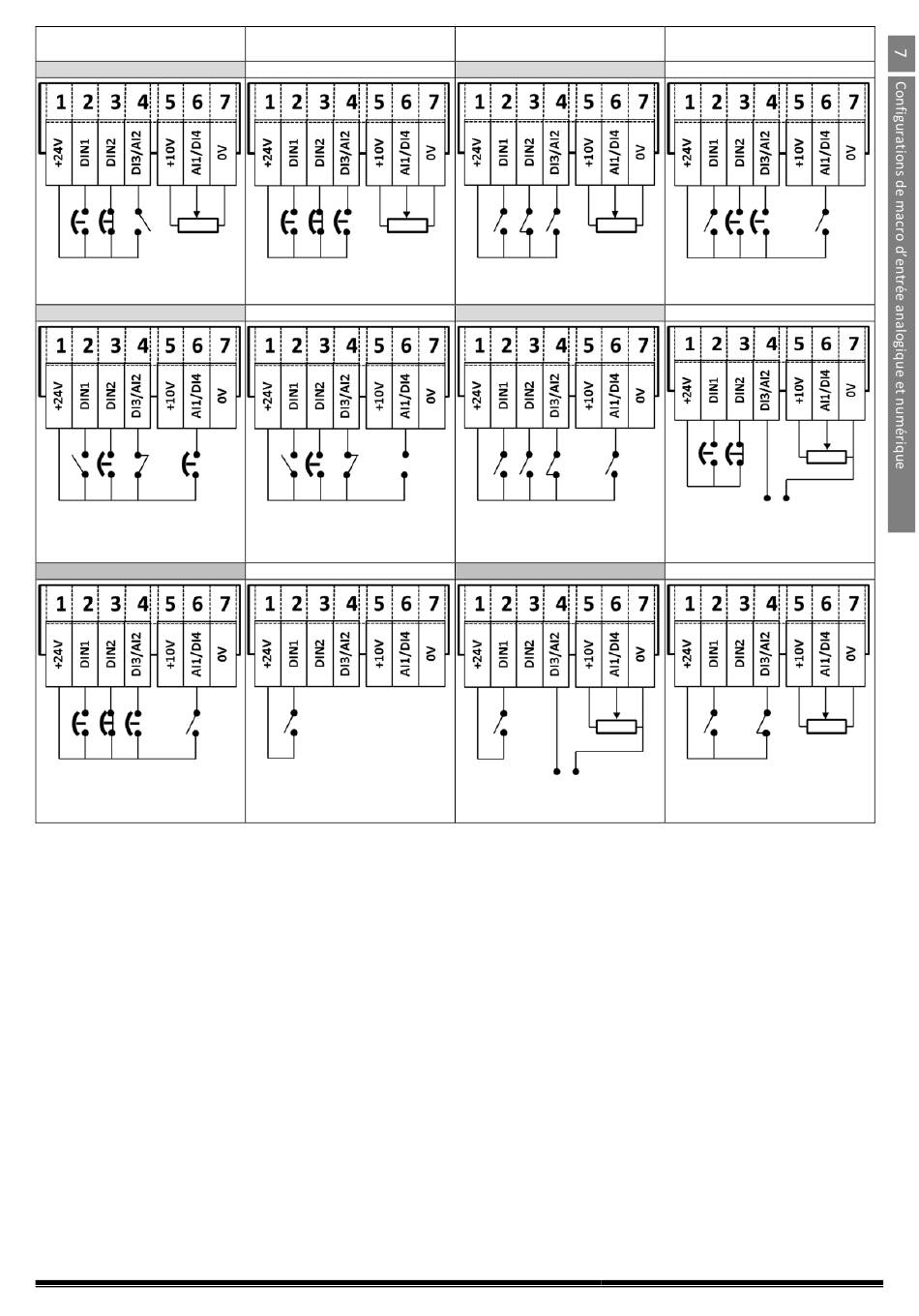

Invertek Drives Optidrive ODE-3 Série Guide D'utilisation page 29

Diagramme 5
(NO) (NF)
Fermer/Ouvrir
Démarrer Arrêter
Diagramme 9
(NO) (NF) (NO)
Vitesse Ouvrir Vitesse
 e‐Déclenchement

Diagramme 13
(NO) (NF) (NO)
Fermer Ouvrir Fermer
AVANT Arrêt INVERSE
Guide d'utilisation Optidrive ODE‐3 Révision 1.21
Diagramme 6
(NO) (NF) (NO)
Fermer Ouvrir Fermer
AVANT Arrêt INVERSE
Diagramme 10
(NO) (NF)
Diagramme 14
www.invertekdrives.com
Diagramme 7
(NF)
Ouvrir Rapide Arrêt
P‐24
Diagramme 11
(NF)
Ouvrir
Déclenchement
Diagramme 15
P‐47 = P‐16 =
0‐10V 0‐10V
4‐20 mA 4‐20 mA
4‐ 20 mA, etc. 4‐ 20 mA,
etc.
Diagramme 8
(NO) (NO)
Vitesse
 
Diagramme 12
(NO) (NF) P‐47 = P‐16 =
Fermer Ouvrir 0‐10 V 0‐10 V
Démarrer Arrêt 4‐20 mA 4‐20 mA
Diagramme 16
(NF) P‐16 =
Ouvrir 0‐10V
Déclenchement
4‐20 mA
29
