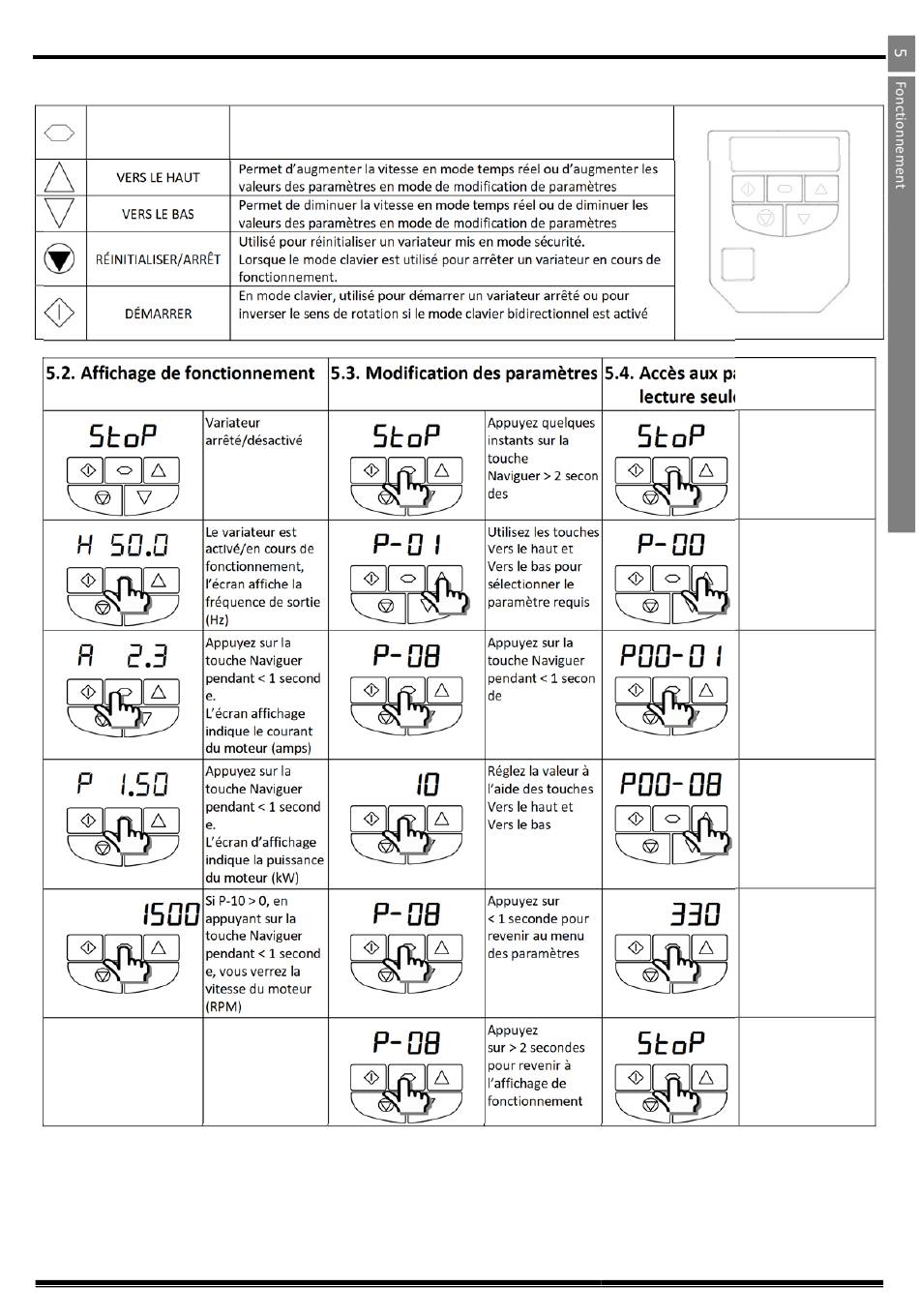

5. Fonctionnement
5.1. Gestion du clavier
Le variateur est configuré et son fonctionnement est surveillé via le clavier et l'écran d'affichage.
NAVIGUER
VERS LE HAUT
VERS LE BAS
RÉINITIALISER/ARRÊT
DÉMARRER
5.2. Affichage de fonctionnement 5.3. Modification des paramètres 5.4. Accès aux paramètres en
Variateur
arrêté/désactivé
Le variateur est
.
activé/en cours de
fonctionnement,
l'écran affiche la
fréquence de sortie
(Hz)
Appuyez sur la
.
touche Naviguer
pendant < 1 second
e.
L'écran affichage
indique le courant
du moteur (amps)
Appuyez sur la
.
touche Naviguer
pendant < 1 second
e.
L'écran d'affichage
indique la puissance
du moteur (kW)
Si P‐10 > 0, en
appuyant sur la
touche Naviguer
pendant < 1 second
e, vous verrez la
vitesse du moteur
(RPM)
Guide d'utilisation Optidrive ODE‐3 Révision 1.21
Utilisé pour afficher des informations en temps réel, pour accéder et
quitter le mode de modification des paramètres et pour enregistrer les
changements de paramètres
Permet d'augmenter la vitesse en mode temps réel ou d'augmenter les
valeurs des paramètres en mode de modification de paramètres
Permet de diminuer la vitesse en mode temps réel ou de diminuer les
valeurs des paramètres en mode de modification de paramètres
Utilisé pour réinitialiser un variateur mis en mode sécurité.
Lorsque le mode clavier est utilisé pour arrêter un variateur en cours de
fonctionnement.
En mode clavier, utilisé pour démarrer un variateur arrêté ou pour
inverser le sens de rotation si le mode clavier bidirectionnel est activé
www.invertekdrives.com
Appuyez quelques
instants sur la
touche
Naviguer > 2 secon
des
Utilisez les touches
Vers le haut et
Vers le bas pour
sélectionner le
paramètre requis
Appuyez sur la
touche Naviguer
pendant < 1 secon
de
Réglez la valeur à
l'aide des touches
Vers le haut et
Vers le bas
Appuyez sur
< 1 seconde pour
revenir au menu
des paramètres
Appuyez
sur > 2 secondes
pour revenir à
l'affichage de
fonctionnement
lecture seule
Appuyez quelques
instants sur la touche
Naviguer > 2 secondes
Utilisez les touches
Vers le haut et Vers le
bas pour
sélectionner P‐00
Appuyez sur la touche
Naviguer
pendant < 1 seconde
Utilisez les touches
Vers le haut et Vers le
bas pour sélectionner
les paramètres En
lecture seule requis
Appuyez sur la touche
Naviguer pendant
< 1 seconde pour
afficher la valeur
Appuyez sur la touche
Naviguer pendant
> 2 secondes pour
revenir à l'affichage
de fonctionnement
