4.1. Diagramme de connexion
All power terminal locations are marked directly on the product. IP20 Frame Size 2 – 4 units have AC power input located at the top
with the motor connections located at the bottom. All other units have power terminals located at the bottom.
4.1.1. Connexions électriques
Mains (1 or 3 phase)
L1/L L2/N L3
L1/L L2/N L3
U
V
W
4
VI
UI
WI
M
PE
REMARQUE Les variateurs fermés ne conviennent pas pour le raccordement de systèmes de conduits rigides.
Ce manuel est conçu comme un guide pour une installation conforme. Invertek Drives Ltd ne peut assumer la responsabilité de la
conformité ou de la non-conformité à tout code, national, local ou autre, pour l'installation correcte de ce variateur ou de l'équipement
associé. Il existe un risque de dommages corporels et/ou de dommages matériels si ces codes sont ignorés pendant l'installation.
Cet Optidrive contient des condensateurs haute tension qui mettent du temps à se décharger après avoir été débranchés de
l'alimentation principale. Avant de travailler sur le variateur, assurez-vous que l'alimentation principale des entrées de ligne est isolée.
Attendez dix (10) minutes pour que les condensateurs se déchargent à des niveaux de tension sécurisés. Le non-respect de cette
précaution pourrait entraîner des blessures graves ou la mort de personnes.
Seul un électricien qualifié qui connaît bien la fabrication et le fonctionnement de cet équipement et les risques associés doit installer, régler,
utiliser ou entretenir ce matériel. Lisez le présent guide et les autres manuels applicables dans leur intégralité et assurez-vous de bien comprendre
leur contenu avant de continuer. Le non-respect de cette précaution pourrait entraîner des blessures graves ou la mort de personnes.
20 | Guide de l'utilisateur Optidrive Eco | Version 3.11
PE
ODV-3

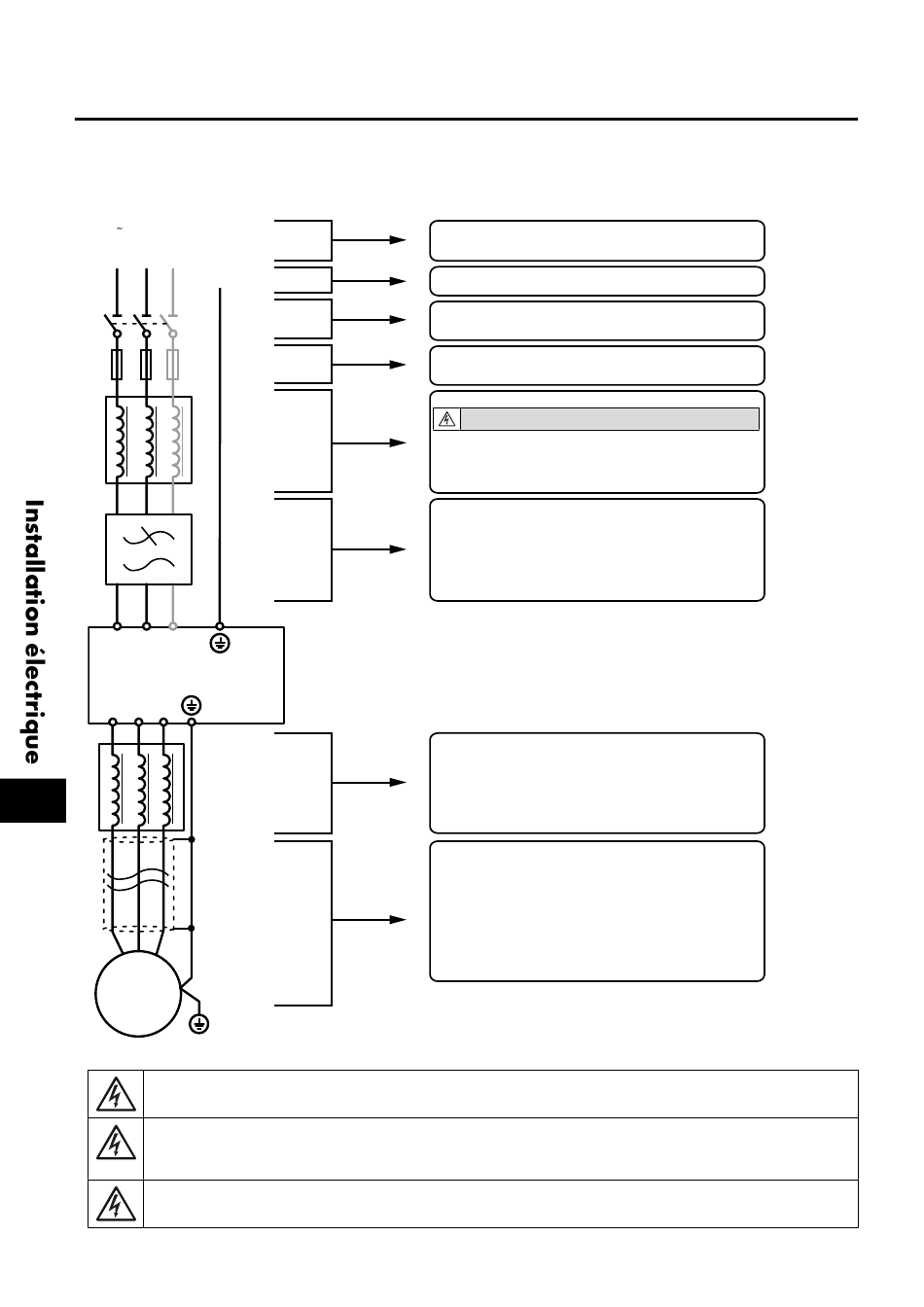

Connexion d'alimentation entrante
Informations complémentaires au point 4.4. à la page 24
Connexion à la terre de protection PE
Informations complémentaires au point 4.2. à la page 21
Sectionneur
Ensure there is at least 30 seconds between each power-on!
Fusibles/Coupe-circuit
Informations complémentaires au point 4.3.3. à la page 23
Inductance de ligne externe
Il ne doit pas être utilisé avec les variateurs à faible taux d'harmonique !
Informations complémentaires au point
4.5. Optional Input Chokes à la page 24
REMARQUE Un inductance d'entrée doit être installé
avec la taille de châssis IP20 8.
Filtre CEM externe (facultatif)
Informations complémentaires au point 4.3. à la page 22
Filtre de sortie externe (facultatif)
Sélecteur de sortie (réacteur de charge)
Filtre dV/dT
Filtre à ondes sinusoïdales
Câble moteur blindé avec connexion PE
Informations complémentaires au point 4.6. à la page 25
