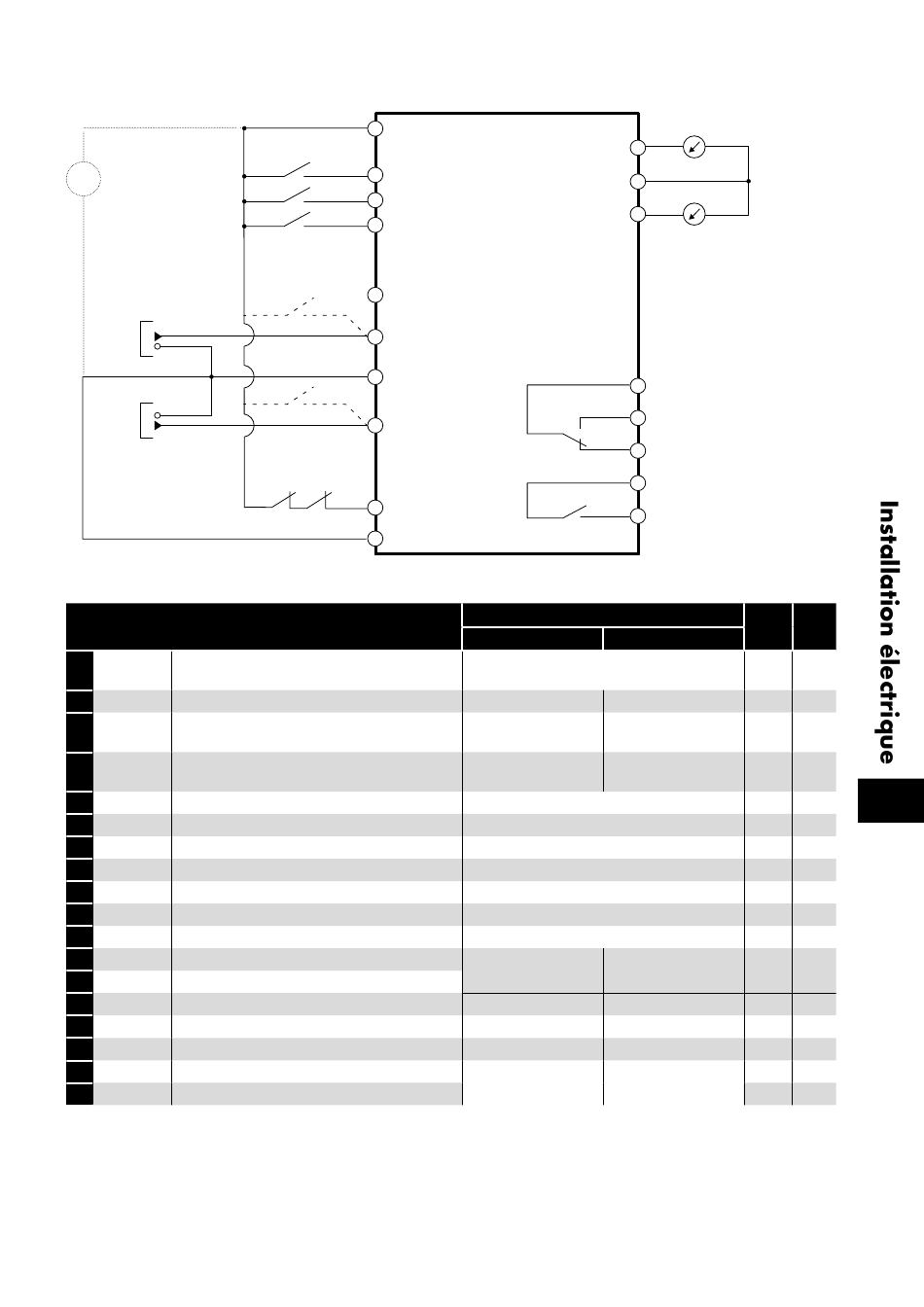

4.9.1. Connexion de commande

+ _
+24 V DC**
0-10 V
10-0 V
-10 ...10 V
0/4-20 mA
20-4 mA
0-10 V
10-0 V
-10 ...10 V
0/4-20 mA
20-4 mA
REMARQUE
* Les lignes pointillées indiquent la connexion des entrées analogiques en mode numérique
** Utilisation d'une alimentation électrique externe de 24V DC
Touche
1
+24V DC Entrée / Sortie 24 volts CC
2
DI 1 Entrée numérique 1 (Run Enable)
3
DI 2 Entrée numérique 2
4
DI 3 Entrée numérique 3
5
+10V DC Sortie CC +10 volts
6
AI 1 / DI 4 Entrée analogique 1 / Entrée numérique 4
7
0V / COM 0 volt commun
8
AO 1 Sortie analogique 1
9
0V / COM 0 volt commun
10
AI 2 / DI 5 Entrée analogique 2 / Entrée numérique 5
11
AO2 Sortie analogique 2
12
STO+ Connexion STO + 24V DC
13
STO- Connexion STO 0 V
14
RL1-COM Sortie de relais auxiliaire 1 commun
15
RL1-NO Sortie de relais auxiliaire 1 normalement ouverte
16
RL1-NC Sortie de relais auxiliaire 2 normalement fermée
17
RL2-A Sortie de relais auxiliaire 2
18
RL2-B Sortie de relais auxiliaire 2
REMARQUE
Entrées numériques : Logique élevée = 8-30V DC (30 V DC max)
Sorties analogiques : 0 – 10 Volt / 4-20mA (20mA max)
Entrée SAFE TORQUE OFF : Logic High = 18-30 Vdc (voir également la section 4. 1 1. Suppression sûre du couple à la page 29)
www.invertekdrives.com
1 (+24V DC/ 100mA)
2 (Dl 1)
(0V/ COM) 9
3 (Dl 2)
4 (Dl 3)
5 (+10V DC/ 10mA)
6 (AI 1/ DI 4*)
7 (0V/ COM)
10 (AI 2/ DI 5*)
12 (STO+)
13 (STO-)
Fonction par défaut
Ouvert
Alimentation de bord +24V DC (100mA)
ou Entrée externe 24V DC
ARRÊT
Référence de l'entrée
analogique
Référence de l'entrée
analogique 1
Alimentation de bord +10V DC (10mA)
Référence de vitesse 1 (0-10V)
0V Commun pour AI/AO/DI/DO
Vitesse du moteur (0-10V)
0V Commun pour AI/AO/DI/DO
Référence de vitesse 2 (0-10V)
Courant moteur (0-10V)
InHibit
Variateur fonctionnel
Variateur défectueux
Variateur arrêté
Version 3.11 | Guide de l'utilisateur Optidrive Eco | 27
(AO 1) 8
(AO 2) 11
14 (RL1-C)
15 (RL1-NO)
16 (RL1-NC)
17 (RL2-A)
18 (RL2-B)
Fermé
MARCHE
Vitesse prédéfinie 1
Référence de l'entrée
analogique 2
Autorisation de
démarrage
Variateur défectueux
Variateur fonctionnel
Utilisation du variateur
0-10V
10-0V
0/4-20 mA
20-4/0 mA
0-10V
10-0V
0/4-20 mA
20-4/0 mA
Sec. Page
4. 1 0. 1 28
4. 1 0.2 28
4. 1 0.2 28
4. 1 0.2 28
4
4. 1 0.3 28
4. 1 0.4 28
4. 1 0.3 28
4. 1 0.4 28
4. 1 4
4. 1 0.5 29
4. 1 0.5 29
4. 1 0.5 29
4. 1 0.5 29
4. 1 0.5 29
