Collegamento di altri dispositivi
Ingressi/uscite sul pannello posteriore

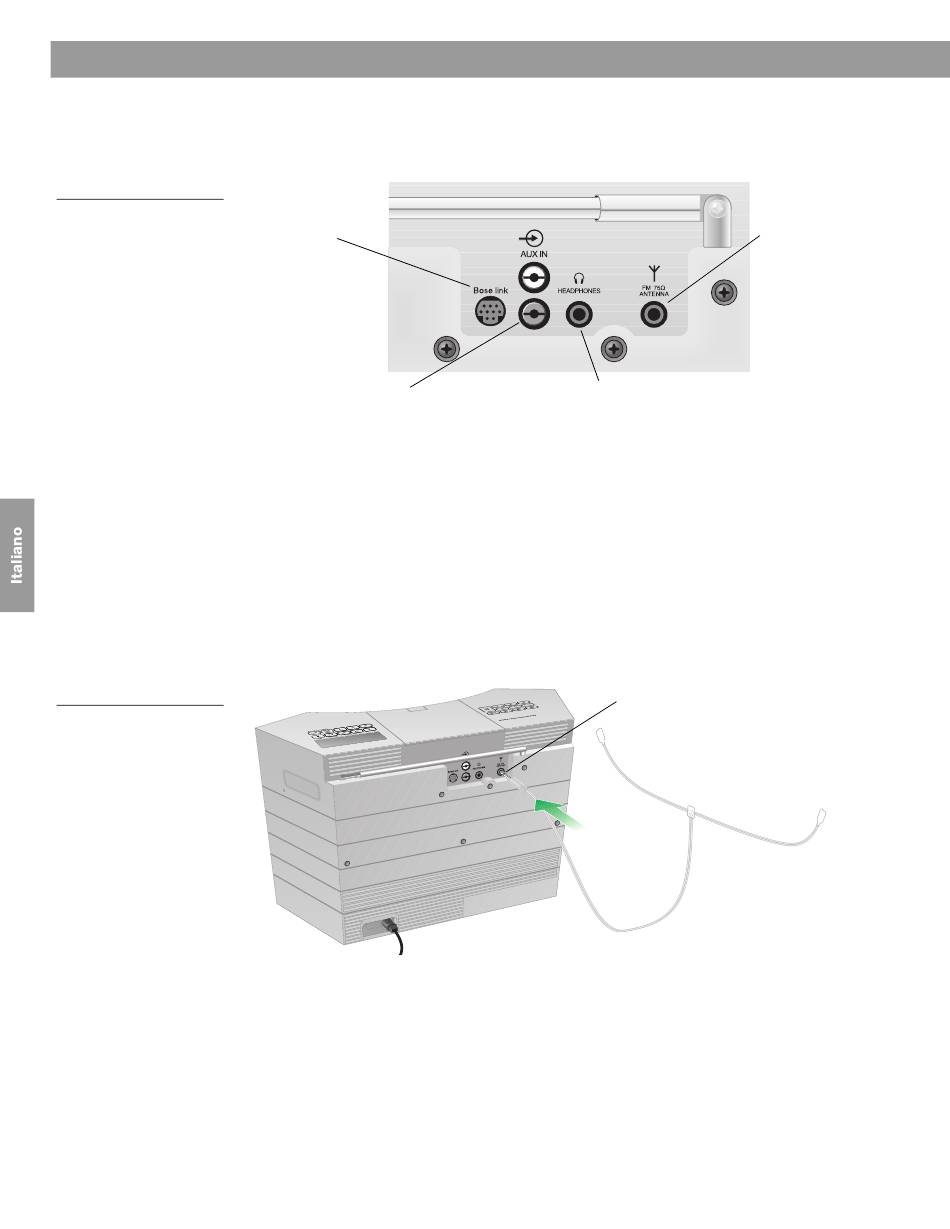

Figura 16
Collegamenti del pannello
posteriore
Collegamento di un'antenna FM esterna
Figura 17
Collegamento
dell'antenna FM
16
Il pannello posteriore del sistema musicale Acoustic Wave
dispositivi esterni (Figura 16).
®
Cavo Bose
Consente di
collegare un
accessorio o
®
sistema Lifestyle
®
abilitato per Bose
link (pagina 19).
AUX IN
Due connettori di ingresso
RCA per il collegamento di
dispositivi esterni (pagina 18).
Il sistema musicale Acoustic Wave
Se, dopo aver regolato l'antenna, la ricezione è ancora scarsa, potrebbe essere necessario
utilizzare l'antenna FM esterna fornita in dotazione con il sistema.
Per collegare l'antenna FM esterna:
1. Collegare la spina dell'antenna FM da 3,5 mm nel connettore
mostrato nella Figura 17.
2. Estendere le estremità dell'antenna il più lontano possibile dall'unità e da altri dispositivi
esterni, in modo da stabilire una ricezione ottimale.
®
II consente di collegare al sistema
HEADPHONES
Jack per cuffie stereo da 3,5 mm. Può anche
essere utilizzato per collegare diffusori (pagina 17)
o dispositivi di registrazione (pagina 18).
®
II include un'antenna FM telescopica incorporata.
Connettore FM 75
Antenna dipolo FM
(fornita in dotazione)
FM 75Ω ANTENNA
Jack per antenna
FM esterna da
3,5 mm. Vedere
sotto.
Ω
, come
FM 75
ANTENNA
Ω
ANTENNA
