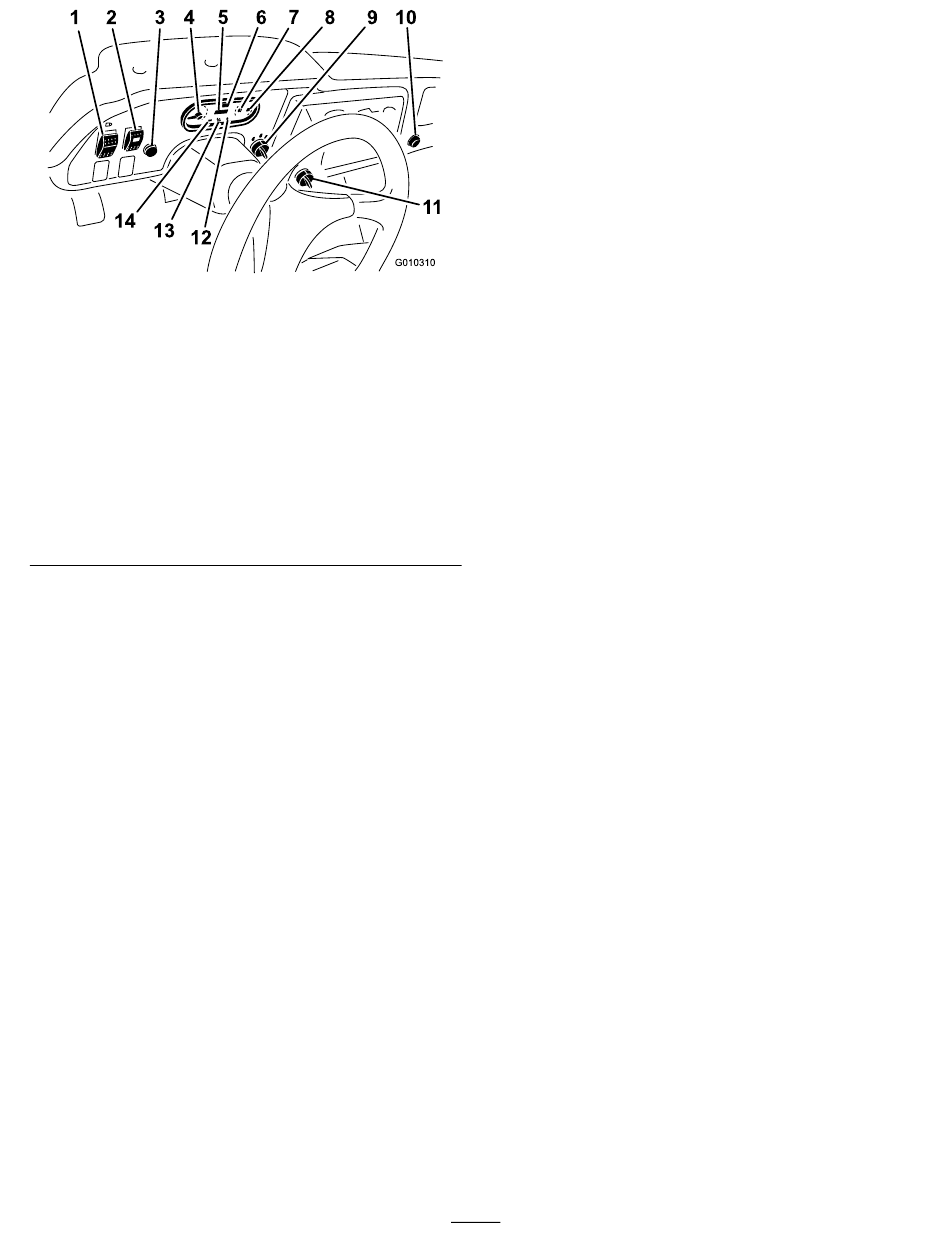

1. Interrupteur d'éclairage
2. Interrupteur de circuit
hydraulique grand débit
(modèles TC uniquement)
3. Avertisseur sonore
(modèles TC uniquement)
4. Compte-tours
5. Compteur horaire
6. Indicateur de vitesse
7. Thermomètre et témoin de
liquide de refroidissement
Compteur horaire
Le compteur horaire indique le nombre total d'heures de
fonctionnement de la machine. Le compteur horaire
8) se déclenche chaque fois que le contact est établi ou quand
le moteur tourne.
Commutateur de limitation de vitesse
Amenez le commutateur de limitation de vitesse
en position
BASSE VITESSE
limite le régime moteur à 2 200 tr/min lorsque la machine
est en troisième dans la gamme haute, ce qui limite la vitesse
de pointe à 21 km/h.
Interrupteur d'éclairage
Appuyez sur l'interrupteur d'éclairage
ou éteindre les phares.
Témoin de pression d'huile
Le témoin de pression d'huile
pression de l'huile moteur descend en dessous d'un niveau
de sécurité pendant la marche du moteur. Si le témoin
clignote ou reste allumé, arrêtez le véhicule, coupez le moteur
et vérifiez le niveau d'huile. Si, après avoir fait l'appoint,
le témoin reste allumé une fois le moteur mis en marche,
coupez immédiatement le moteur et demandez conseil au
concessionnaire Toro le plus proche.
Figure 8
8. Jauge de carburant
9. Commutateur d'allumage
10. Prise de courant
11. Commande du
responsable
12. Témoin de pression d'huile
13. Témoin de préchauffage
14. Témoin de charge
(Figure
et enlevez la clé. Le commutateur
(Figure 8) pour allumer
(Figure 8) s'allume quand la
Vérifiez le fonctionnement des témoins comme suit :
1. Serrez le frein de stationnement.
2. Tournez la clé de contact en position C
/P
RÉCHAUFFAGE
marche.
Remarque: Le témoin de pression d'huile doit
s'allumer en rouge. S'il ne s'allume pas, soit une
ampoule est grillée, soit le système est défectueux et il
faut le réparer.
Remarque: Si le moteur vient de tourner, il peut
s'écouler 1 à 2 minutes avant que le témoin s'allume.
Témoin de préchauffage
Le témoin de préchauffage
les bougies de préchauffage sont activées.
Important: Le témoin de préchauffage s'allume,
pendant 15 secondes supplémentaires, quand le
commutateur revient à la position D
Thermomètre et témoin de liquide de
refroidissement
Il enregistre la température du liquide de refroidissement
dans le moteur. Il ne fonctionne que lorsque le contact est
(Figure
ÉTABLI
surchauffe.
Témoin de charge
(Figure
Il s'allume quand la batterie est déchargée. Si le témoin
s'allume en cours d'utilisation, arrêtez la machine, coupez le
moteur et recherchez les causes possibles, par exemple la
courroie d'alternateur
8)
Important: Si la courroie d'alternateur est détendue ou
cassée, n'utilisez pas la machine avant de l'avoir réglée
ou réparée. Le moteur pourrait être endommagé dans
le cas contraire.
Vérifiez le fonctionnement des témoins comme suit :
•
Serrez le frein de stationnement.
•
Tournez la clé de contact en position C
/P
RÉCHAUFFAGE
marche. Les témoins de liquide de refroidissement, de
charge et de pression d'huile doivent s'allumer. Si un
témoin ne s'allume pas, soit une ampoule est grillée, soit
le système est défectueux et il faut le réparer.
Jauge de carburant
La jauge de carburant indique la quantité de carburant dans
le réservoir. Elle ne fonctionne que lorsque le clé de contact
est en position C
en rouge, cela signifie que le niveau de carburant est bas et
18
, mais ne mettez pas le moteur en
(Figure 8) s'allume en rouge quand
ÉMARRAGE
8). Le témoin clignote en rouge si le moteur
(Figure 8).
, mais ne mettez pas le moteur en
(Figure 8). Lorsqu'elle est allumée
ONTACT
ONTACT
.
ONTACT
