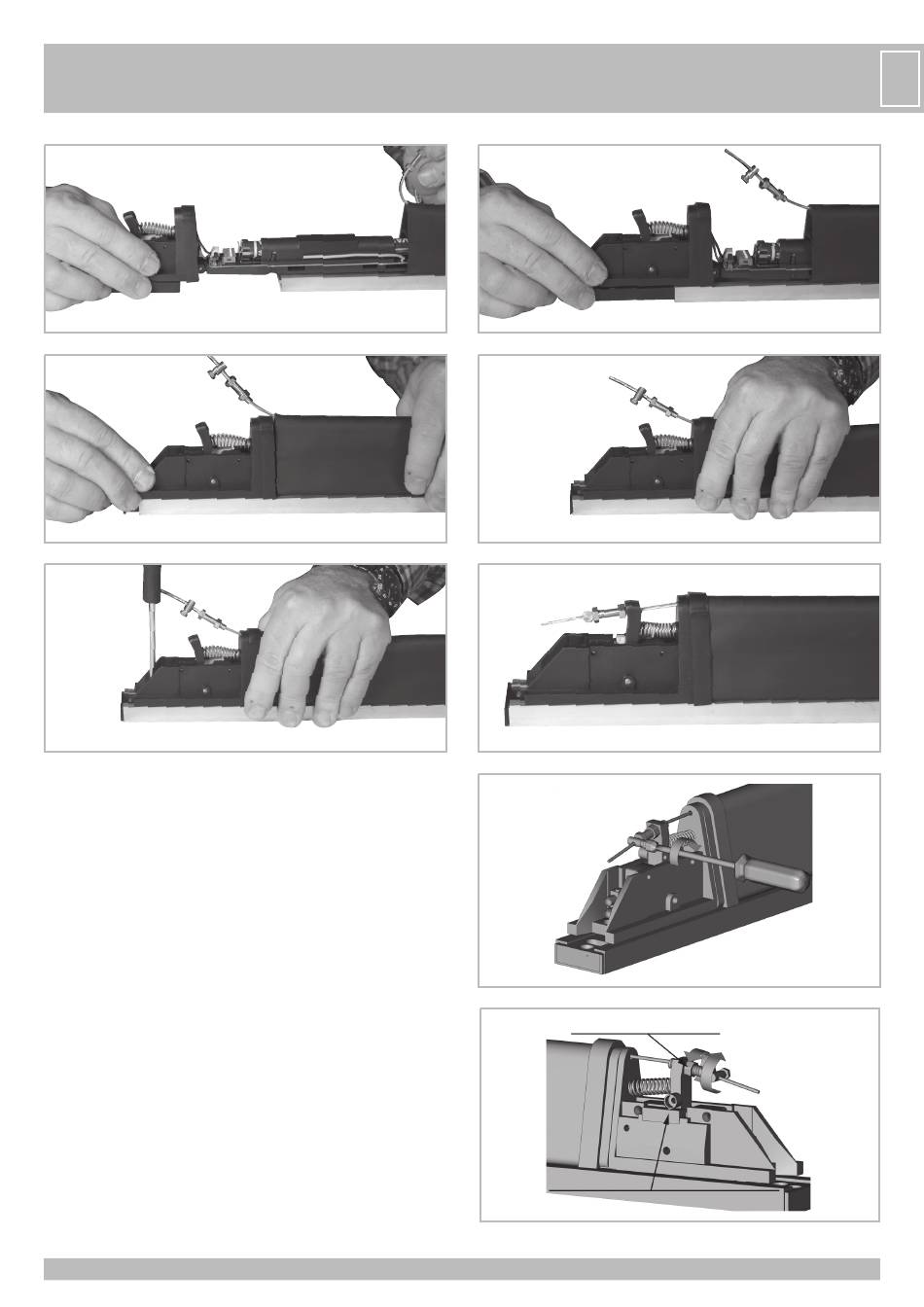

2 - Verifique que el tornillo del borne de fijación del cable de acero esté fuertemente
ajustado (Fig. 15).
3 - Controle que la palanca presione el final de carrera central. Si no fuese así, afloje la
tuerca de bloqueo del registro y regule el registro para llevar la rueda a la posición
correcta (Fig. 16).
4 - Afloje los tornillos de fijación de la tapa inferior y extráigala (Fig. 2 - part. 2).
5 - Marque la posición (S) del lado superior del ojal de fijación sobre el lado de la barra de
aluminio (Fig. 2 - part. 3).
6 - Coloque TOUCH Wi-Fi sobre la pared y marque la posición al mismo nivel de la marca
efectuada anteriormente. En el montaje vertical, mantenga una distancia mínima de 30
mm del suelo, orientando el dispositivo como se ilustra en la figura 2 - part. 2.
7 - Perfore el plano de soporte de la costa aproximadamente a 7 mm por debajo de la marca
y fije el muelle de retención con los elementos adecuados, tornillos para metal o tornillos
y taco de expansión para mampostería (Fig. 2 - part. 4).
8 - Coloque la costa TOUCH Wi-Fi sobre el muelle de retención y engánchela jalando hacia
abajo.
9 - Marque los orificios de fijación sobre la pared en correspondencia con -C- y -D- (Fig.
2 - part 1 y 2).
10 - Quite el dispositivo y realice los orificios de fijación marcados anteriormente.
11 - Vuelva a enganchar el dispositivo sobre el muelle y proceda a ajustar los tornillos.
9
11
13
Tuerca de bloquero registro
Posiciòn del rodillo sobre el final de la carrera central Posiciòn del rodillo sobre el final de la carrera central
29
E
S
10
12
14
15
16
