RIB Touch Wi-Fi Mode D'emploi page 24

D

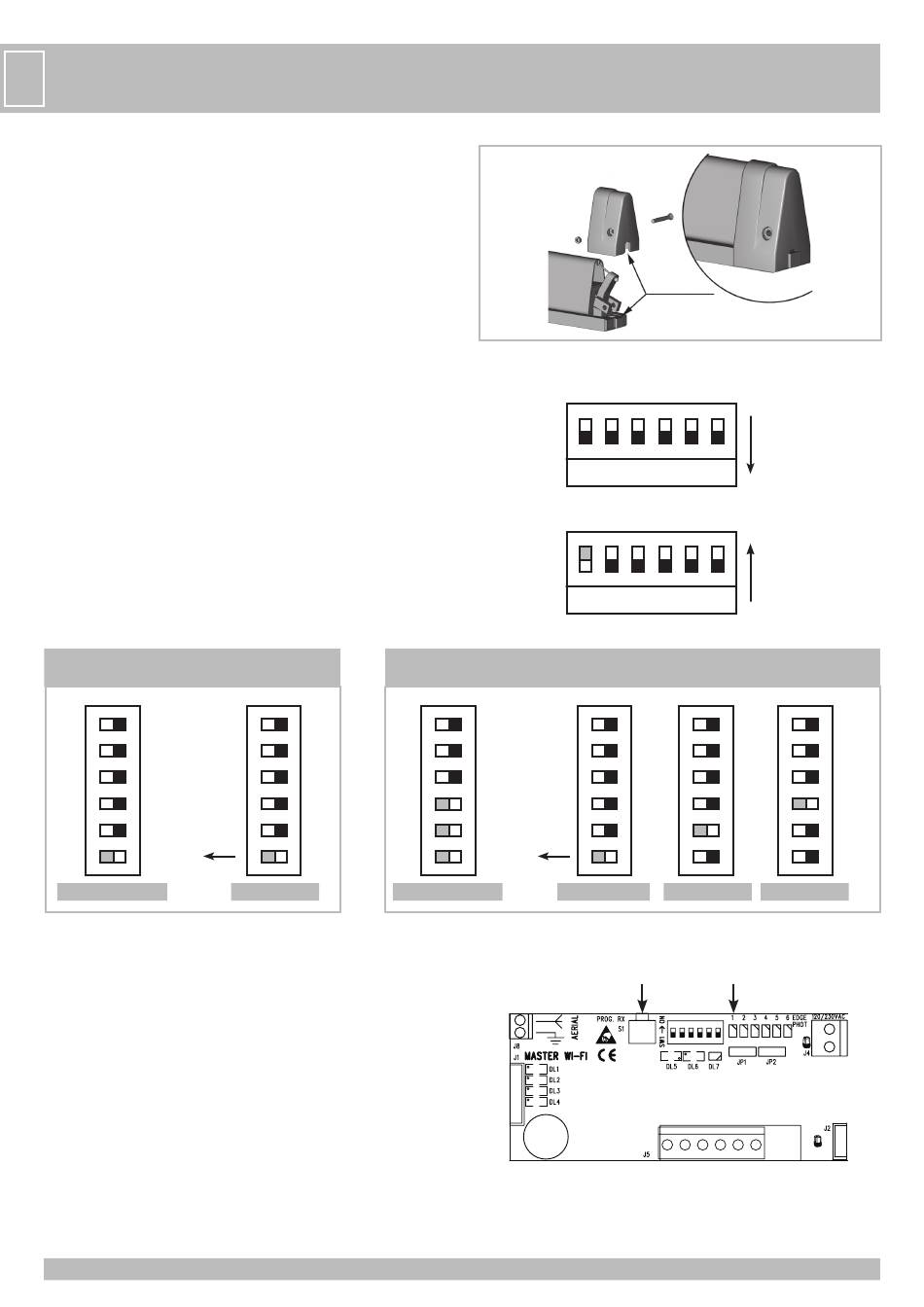

12 - Untere Abdeckung in Kerbe einsetzen und mit Schrauben befestigen (Abb. 17).
13 - Obere Abdeckung einsetzen und mit Schrauben befestigen.
14 - Funktion von TOUCH Wi-Fi wie im Absatz „AUF KORREKTE FUNKTION ÜBERPRÜFEN".
KENNZEICHNUNG
Jeder TOUCH Wi-Fi wird mit DIP-Schaltern in der Position OFF geliefert, um zu verhindern, dass sich
die Batterien bei Nichtgebrauch entladen (Sofern eingelegt).
Jeder TOUCH Wi-Fi muss EINEINDEUTIG durch Setzen eines einzigen der sechs DIP-Schalter in die
Position ON (SW2) identifiziert werden.
Es darf nur einer der sechs DIP-Schalter auf die Position ON gesetzt werden und die Identifikation
muss für jeden TOUCH Wi-Fi unterschiedlich sein.
Hinweis: TOUCH Wi-Fi GEHÄUSE DURCH ANBRINGEN DER NUMMERIERTEN KLEBEETIKETTEN
(BEILIEGEND) AUF DER AUSSENSEITEN VON JEDEM GEHÄUSE KENNZEICHNEN.
Die Kennzeichnung der Gehäuse ist hilfreich für den Austausch von leeren Batterien im TOUCH
Wi-Fi, der durch die EDGE LED auf der MASTER Wi-Fi Karte angezeigt wird.
BEISPIEL FÜR DIE IDENTIFIZIERUNG EINER TOUCH Wi-Fi
KONTAKTLEISTE AUF MASTER Wi-Fi
6
5
4
3
2
ON
1
MASTER Wi-Fi
SPEICHERUNG
Nach der Identifizierung der TOUCH Wi-Fi müssen die DIP-Schalter entsprechend dem MASTER
Wi-Fi auf die Position ON gesetzt und die Codes des TOUCH Wi-Fi gespeichert werden:
- Taste PROG RX drücken => die LED EDGE PHOT 1 blinkt für 1 Minute rot auf (für die Speicherung
erforderliche Zeit).
- Taste PROG TX auf dem TOUCH Wi-Fi mit auf ON gesetztem DIP-Schalter 1 drücken => auf dem
MASTER Wi-Fi leuchtet die rot blinkende LED EDGE PHOT 1 grün auf und ein Summton bestätigt,
dass die Speicherung auf dem TOUCH Wi-Fi korrekt erfolgt ist. Anschließend blinkt die LED
EDGE PHOT 2 für 1 Minute rot auf (für die Speicherung erforderliche Zeit).
- Wenn weitere TOUCH Wi-Fi zu speichern sind, eine Minute abwarten bis die LED EDGE PHOT 2
erlischt; oder die Taste PROG. RX 4 Mal drücken, um den Speichervorgang zu beenden => alle
EDGE PHOT LEDs schalten sich jetzt aus.
BEISPIEL FÜR DIE IDENTIFIKATION VON 3 TOUCH Wi-Fi KONTAKTLEISTEN
AUF MASTER Wi-Fi
6
5
4
3
2
1
TOUCH Wi-Fi 1 MASTER Wi-Fi
1 2
1 2
6
5
4
3
2
ON
1
TOUCH Wi-Fi 1
24
Einsetzen
OFF
3 4 5 6
ON
3 4 5 6
6 6
5 5
4 4
3 3
2 2
1 1
TOUCH Wi-Fi 2 TOUCH Wi-Fi 3
PROG RX LED EDGE PHOT 1
17
6
5
4
3
2
1
12/24V ac/dc
