Régulation avec
sondes
d'humidité
gaSteam - UG +0300090FR rel. 1.3 – 06.02.2019
RÉGULATEUR PROPORTIONNEL EXTERNE et CONTACT À DISTANCE (action modulante) avec
SONDE LIMITE
Court-circuiter les bornes 7U – 8U (cavalier) pour activer la production ; il est également possible de
l
raccorder les bornes 7U – 8U à un contact à distance (ex. : interrupteur, temporisateur,...) ;
Relier les bornes 1U et 2U (demande de production) à un régulateur externe ;
l
Raccorder la sonde de limite active aux bornes 5U, 3U (+12Vdc), 6U (GND) ;
l
Pour valider le réglage, configurer :
l
Index Paramètre
Ea01 Type de régulation
Ea03 Bande proportionnelle
Ea06 Sonde de limite
Ec01 Type de sonde principale
Ec02 Type sonde de limite
Remarque : avec la sonde Carel 0- 10V, brancher l'alimentation de la sonde +(G) à la borne « G »
embarquée par la carte et non pas à la borne 3U.

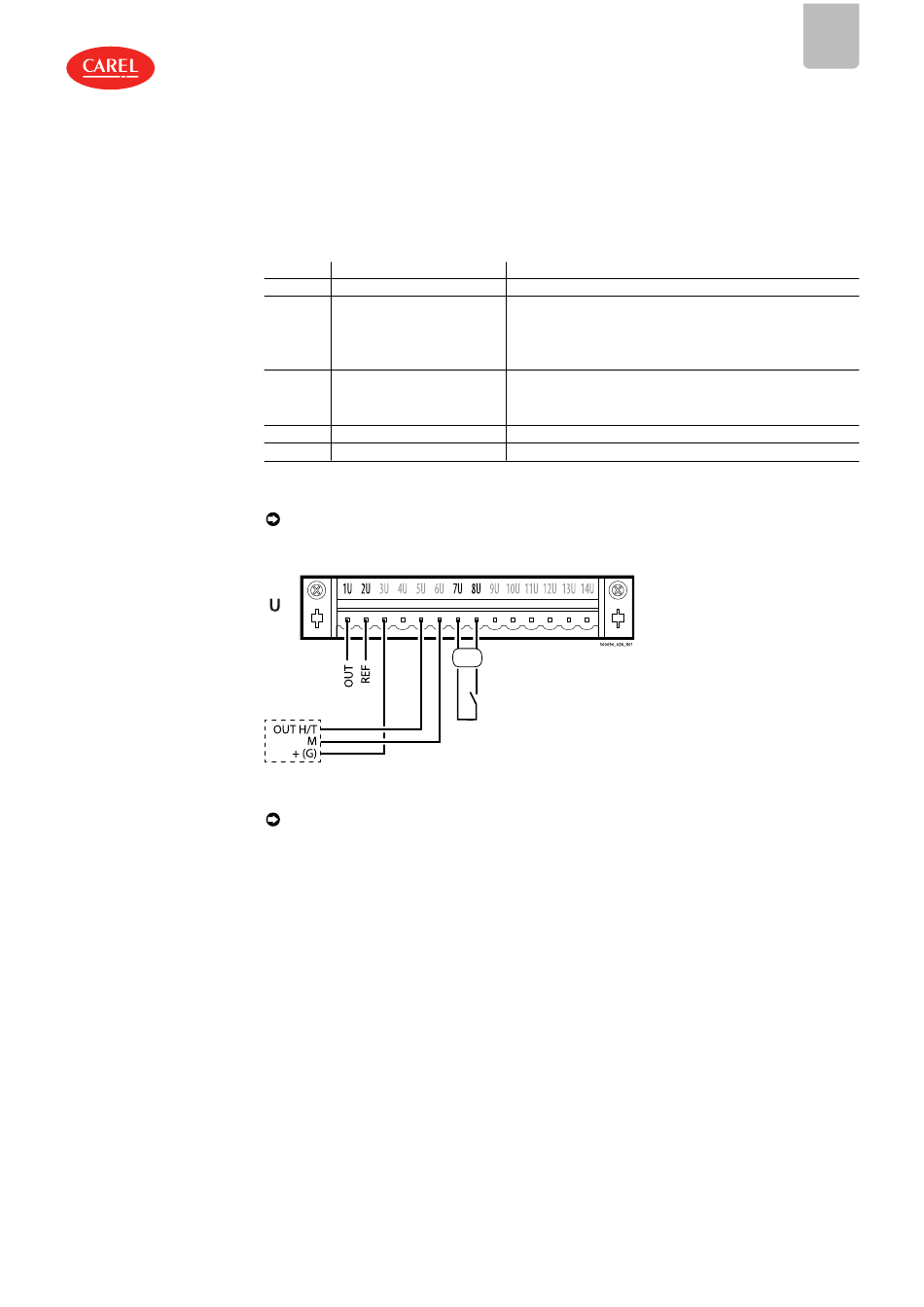

Fig.4.m
Remarque : dans le secteur industriel (CEI EN61000- 6- 2), les câbles de signal qui sortent de la
machine ne doivent pas dépasser une longueur de 30 m (98') : le câble de signal production vapeur
(bornes 1U, 2U), l'entrée numérique ON/OFF à distance (bornes 7U, 8U) et le câble blindé pour la
communication RS485.
La carte principale de contrôle, reliée à une sonde d'humidité ambiante de régulation, règle la
production de vapeur en fonction de l'humidité mesurée. Il est possible de relier une deuxième sonde
de limite d'humidité côté refoulement : avec cette configuration, typique des installations de traitement
de l'air, le contrôle continue à régler la production de vapeur en fonction de l'humidité, mais la
production de vapeur est limitée en fonction de la valeur d'humidité relative mesurée dans le conduit de
refoulement.
Description
Proportionnelle à signal externe avec sonde de limite
Configurer :
Hystérésis (0-100 %)
Production minimale (25 % -100 %)
Production maximale (25 % -100 %)
Configurer :
Point de consigne (0-100 %rH)
Différentiel (0-100 %)
Sélectionner entre : 0...1V, 0...10V, 2...10V, 0...20mA, 4...20mA
Sélectionner entre : 0...1V, 0...10V, 2...10V, 0...20mA, 4...20mA
4. Raccordements électriques | 37
FRE
Tab.4.h
