FRE
116 | 15. Schémas électriques
Légendes schémas électriques
Réf.
Description
Base
Base porte-fusibles sélectionnable
cPHC
Carte de base + Carte d'expansion
P
Pressostat différentiel (180/300/450 kg/h)
AL
Connecteur passant 3 voies
A
Connecteur passant 4 voies
Klixon 1/2/3
Thermostat de sécurité
TRPS1
Transformateur 115-230 V (UG45-90-150)
U-T-S
Connecteur passant 14 voies
Z
Connecteur passant 14 voies
Y-O
Connecteur passant 4 voies
MSO
Interrupteur ON/OFF(outdoor)
MS
Interrupteur ON/OFF bipolaire
K.MINIMA
Thermostat de sécurité (uniquement outdoor)
TRPS2
Transformateur 115-230 V (UG180-300)
F1-F2
fusibles de puissance
F3
Fusible pompe
RD
Relais contrôle pompe
FB1-FB2
Relais contrôle ventilateur brûleur
P
Relais contrôle pressostat
RF1-RF2
Relais contrôle flamme 1-2

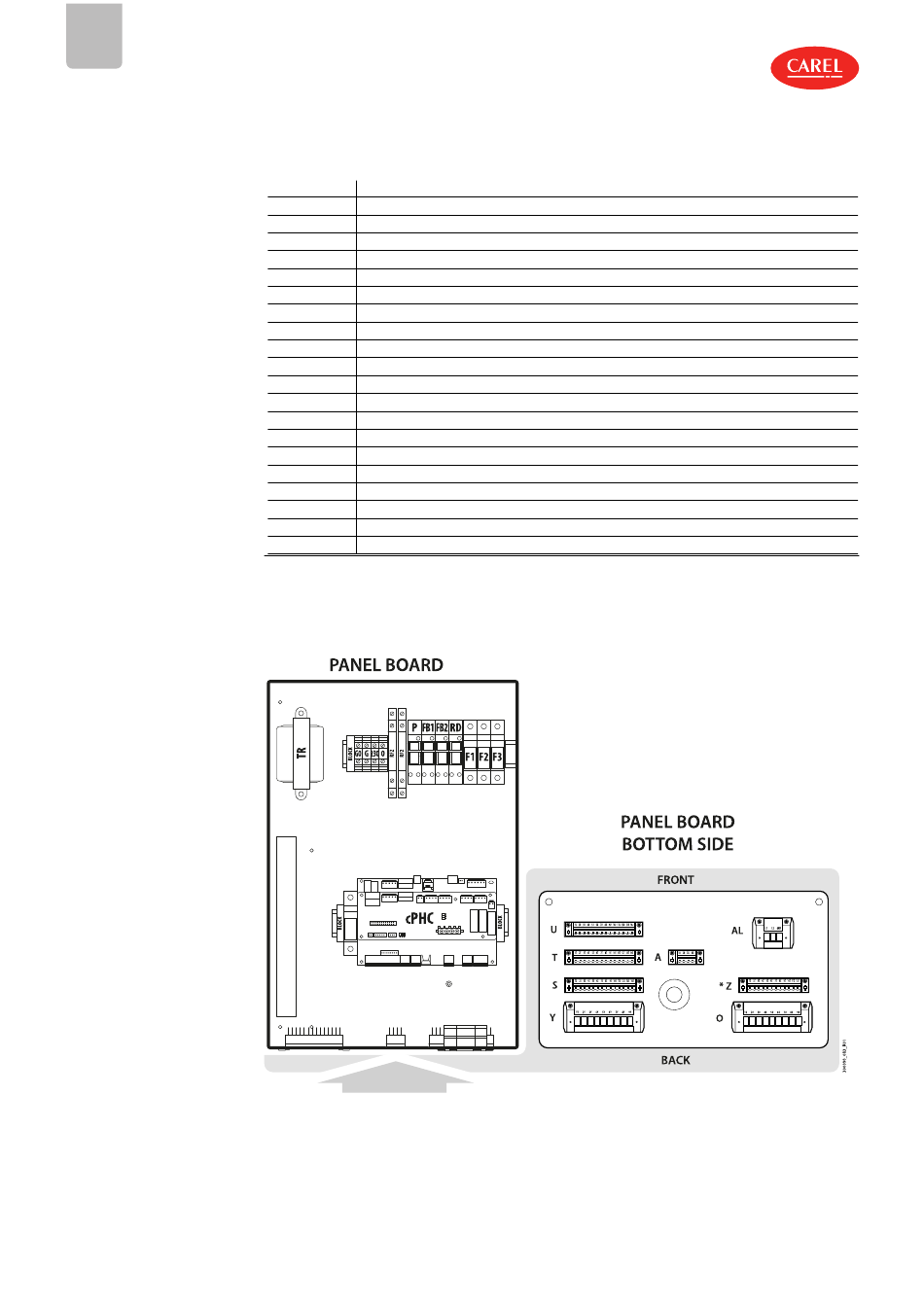

15.5 Panneau électrique
Fig.15.f
gaSteam - UG +0300090FRrel. 1.3 – 06.02.2019
Tab.15.a
