SEKTION 3
ADVARSEL
ADVARSEL
3.1 TILSLUTNING AF PT-32EH SKÆREBRÆNDER
1. Af hensyn til operatøren er skærebrænderens forbindelser placeret på udgangs klembrættet bag den nederste del på
frontpanelet.
2. Træk strømkablet, pilotlysbuekablet og afbryderkablet til PT-32EH gennem aflastningen på adgangsdækslet.
3. Forbind strømkablet med skærebrænderens fitting (venstregevind) og spænd det forsvarligt fast.
4. Forbind pilotlysbuens ledninger. Sørg for at strømkablets forbindelser er fastspændt med skruenøgle.
5. Stik afbryderkablerne ind i skærebrænderens stikkontakt på udgangsklembrættet.
6. Montér igen adgangsdøren til strømkilden. Stram igen fjederklemmen for at sikre strømkablet, men stram den ikke for
meget.
Før man går i gang med nogen form for vedligeholdelse på denne skærebrænder,
skal man sørge for, at strømafbryderen på konsollen står i position SLUKKET (OFF),
og at primærindgangsstrømmen er udkoblet.
FOR FULDSTÆNDIGE SIKKERHEDS- OG MONERINGSPROCEDURER SKAL MAN SLÅ OP
I ANVISNINGSMANUALEN, DER ER RELEVANT FOR KONSOLLEN, DER BRUGES.
PILOTLYSBUE
FORBINDELSE
STRØM
KABEL
FORBINDELSE

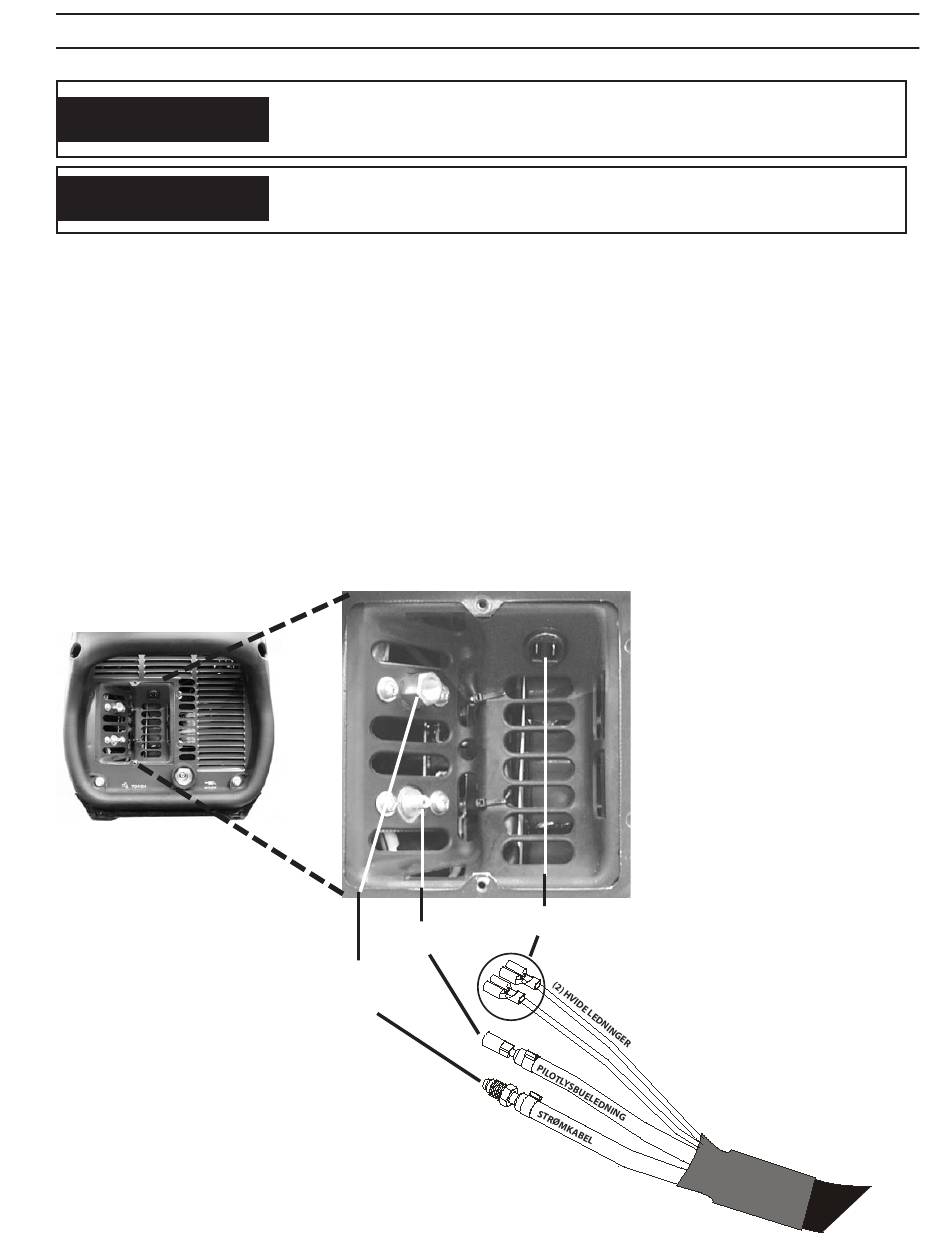

Fig. 3-1. Montering af typisk forbindelse
TILSLUTNING TIL
BRÆNDERTRYKKONTAKT-LEDNING
33
INSTALLATION
BEMÆRK:
Denne illustration viser forbindelser til
Powercut 1250 og 1500. Andre Powercut
modeller, fx 875 og 1125, har identiske fittings,
men forbindelsespunkterne konfigureres
forskellige steder på det forreste panel. For
fuldstændig information henvises der til den
relevante manual til konsollen.
