Tôle d'entraînement
La tôle d'entraînement fournie est conçue pour une boîte de vitesses arrière. Chevrolet Performance parts offre
une tôle d'entraînement standard (numéro de pièce 12620099) qui peut être utilisée (vérifier le cercle de boulonnage
du convertisseur de couple). Cette tôle d'entraînement est munie de six trous de fixation espacés uniformément
(60 degrés d'écart) sur un espacement de diamètre de 281 mm (11,063 po) pour le convertisseur de couple.
REMARQUE : La tôle d'entraînement n'utilise pas de goupille de positionnement pour l'alignement et ne s'appuie pas
initialement contre la bride du vilebrequin, mais sera tirée sur le vilebrequin par les boulons de la tôle d'entraînement
du moteur. Cette procédure requiert une méthode de serrage en trois étapes.
1. Poser la tôle d'entraînement sur le vilebrequin (figure 6).
2. Appliquer de l'adhésif frein-filets sur les filets des boulons de la tôle d'entraînement.
3. Poser les boulons de la tôle d'entraînement du moteur.
4. Serrer les boulons (1-8) de tôle d'entraînement du moteur une première passe dans l'ordre à 15 Nm (11 lb pi).
5. Serrer les boulons (1-8) de tôle d'entraînement du moteur une deuxième passe dans l'ordre à 30 Nm (22 lb pi).
6. Serrer les boulons (1-8) de tôle d'entraînement du moteur une passe finale dans l'ordre de 30 degrés supplémentaires.

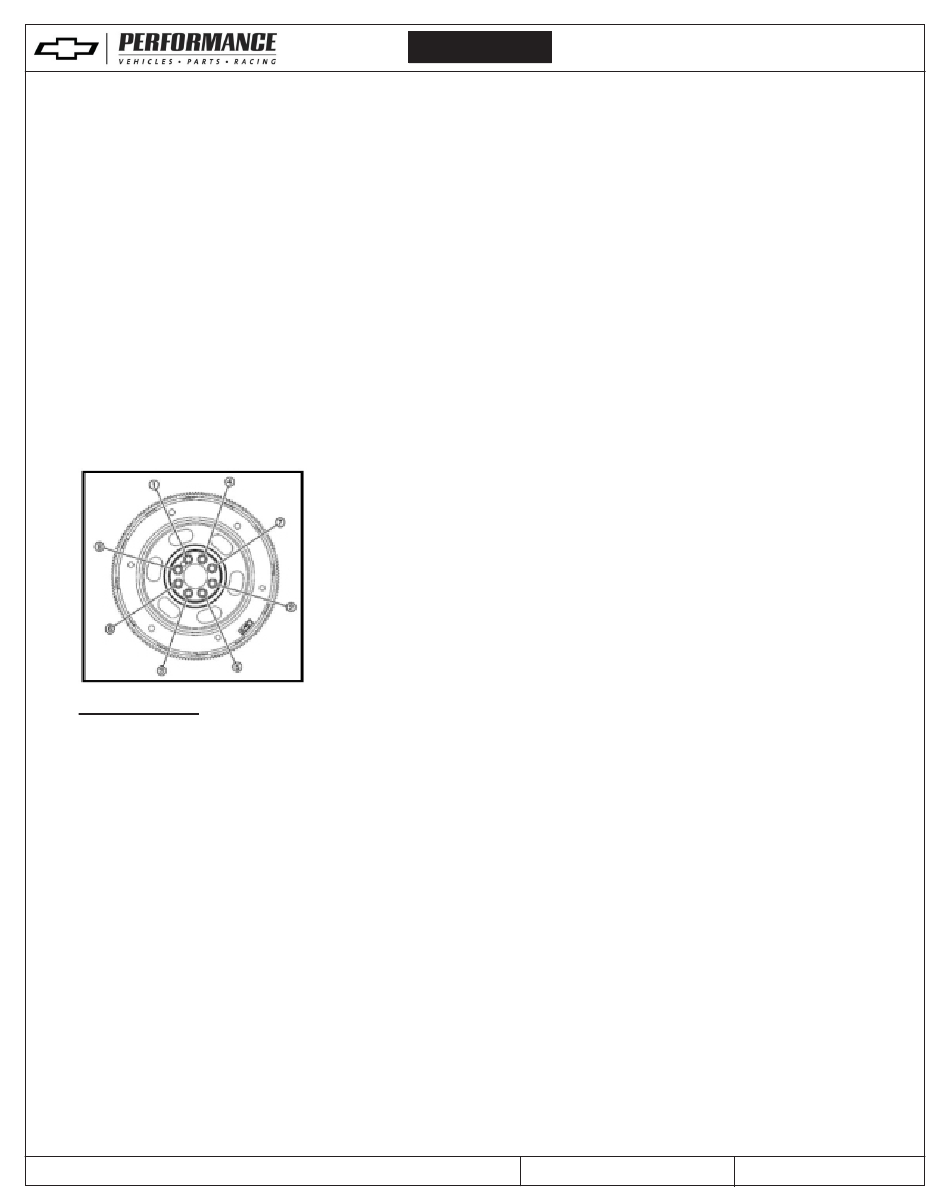

Fig. 6
Roulement-guide
On doit installer un roulement-guide derrière le vilebrequin si l'on prévoit utiliser le moteur conjointement avec
une boîte manuelle. Le roulement-guide aligne l'arbre primaire de la boîte de vitesses avec l'axe central du vilebrequin.
Un roulement-guide usé ou désaligné peut provoquer des anomalies de changement de vitesse et une usure rapide
de l'embrayage. Il existe deux roulements-guides Chevrolet différents pour le moteur LT4. Le roulement 14061685 pour
une boîte de vitesses à long arbre d'entrée et le roulement 12557583 pour une boîte de vitesses à arbre d'entrée court.
Vérifier que la bonne pièce est utilisée avant de poser la boîte de vitesses pour éviter les dommages.
19332703
21
40
LT4 Engine Installation
IR 12AU15
TITLE
PART NO.
SHEET
OF
