Descriptions des cartes optionnelles VACON®

Raccordement du codeur

Les figures ci-dessous illustre des exemples de raccordement en série de plusieurs cartes OPTA7
(Figure 17) et le raccordement de deux codeurs à la carte optionnelle OPTA7 (Figure 18).
Codeur

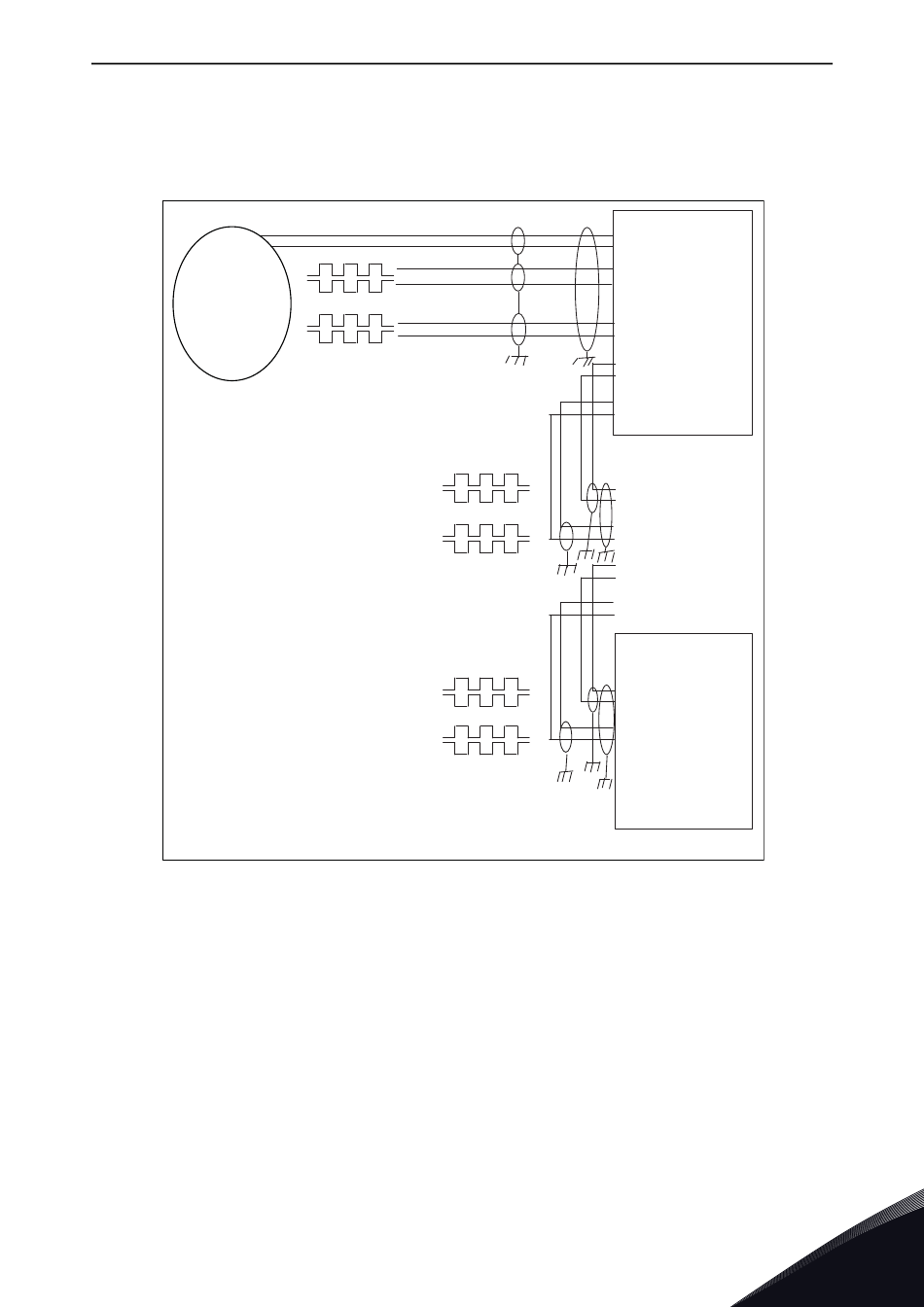

Figure 17. Raccordement du codeur et de trois cartes OPTA7
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
A+
A−
B+
B−
A+
A−
B+
B−
A+
A−
B+
B−
vacon • 41
OPT-47
10 +15V/+24V
9 TERRE
1/11 DIC1A+/DID1A+
2/12 DIC1A−/DID1A−
3/13 DIC2B+/DID2B+
4/14 DIC2B−/DID2B−
17 DOD1A+
18 DOD1A−
19 DOD2B+
20 DOD2B−
OPT-A7
1/11 DIC1A+/DID1A+
2/12 DIC1A−/DID1A−
3/13 DIC2B+/DID2B+
4/14 DIC2B−/DID2B−
17 DOD1A+
18 DOD1A−
19 DOD2B+
20 DOD2B−
OPT-A7
1/11 DIC1A+/DID1A+
2/12 DIC1A−/DID1A−
3/13 DIC2B+/DID2B+
4/14 DIC2B−/DID2B−
17 DOD1A+
18 DOD1A−
19 DOD2B+
20 DOD2B−
7260A_fr.eps
