Descriptions des cartes optionnelles VACON® vacon • 29
Positionnement des cavaliers
La carte OPTA4 comporte deux groupes de cavaliers. Le cavalier X2 sert à définir l'état de la
résistance de terminaison (R=135 Ω). Le cavalier X4 sert à programmer la tension de commande
(tension auxiliaire). Le préréglage usine et les autres positions possibles des cavaliers sont
représentés ci-dessous.

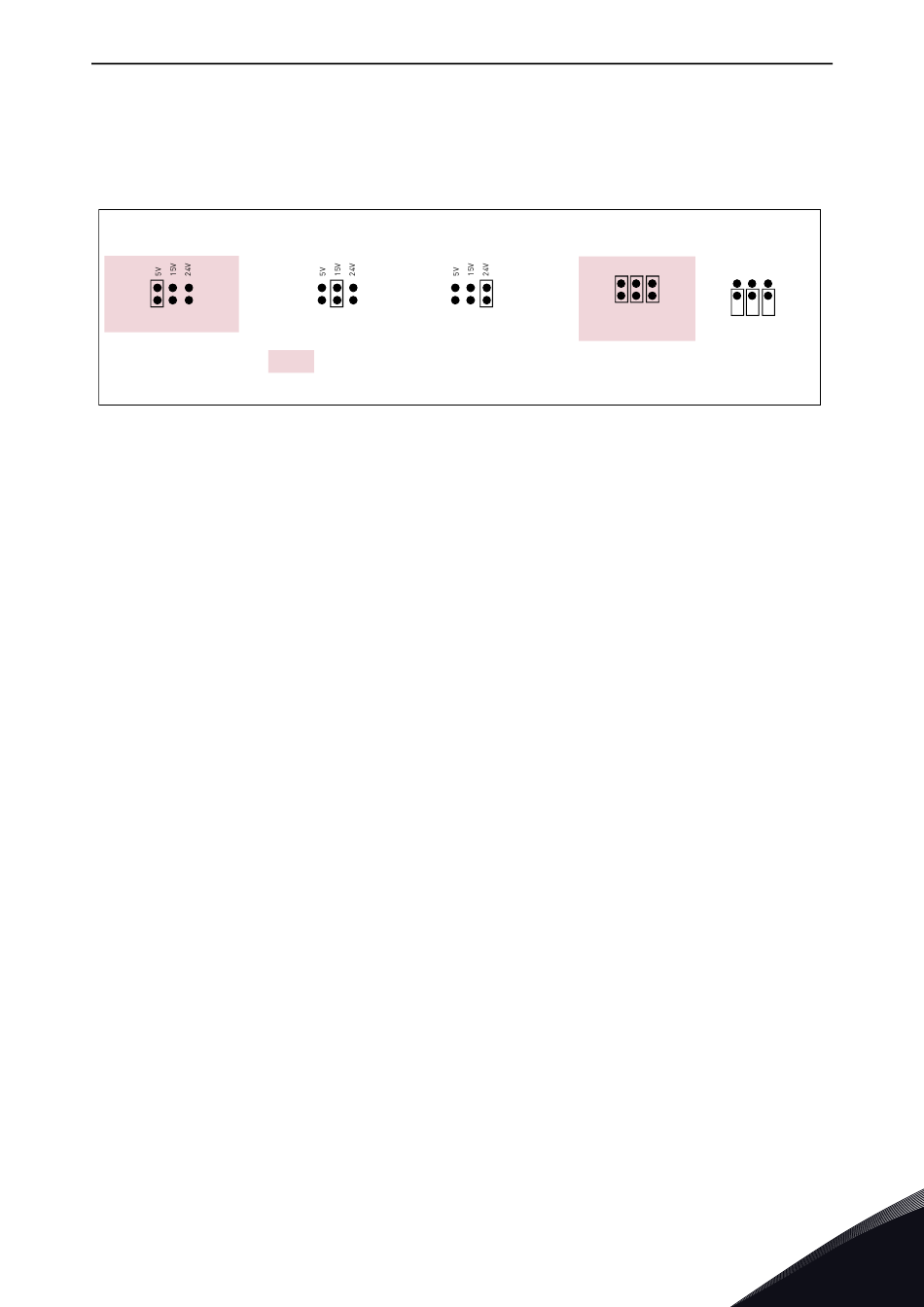

Groupe de cavaliers X4 : Groupe de cavaliers X2 :
Niveau de tension auxiliaire
Résistance de terminaison
A B C A B C
Tension auxiliaire +5 V Tension auxiliaire +15 V Tension auxiliaire +24 V Résistance de
Résistance
terminaison utilisée
de terminaison
non utilisée
= Préréglage usine
7247_fr.emf
REMARQUE : Si un codeur est raccordé à un seul convertisseur de fréquence, la résistance de
terminaison sur la carte doit être utilisée. Si le codeur est raccordé à plusieurs convertisseurs,
la résistance de terminaison du dernier convertisseur doit être utilisée.
